发动机传动用链轮结构设计

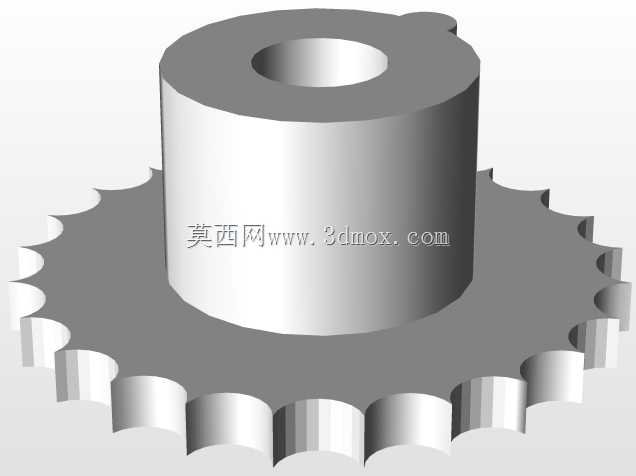

　　在小型内燃发动机的正时传动、机油泵驱动等辅件传动场景中，链轮是链传动系统里直接和链条啮合传递扭矩的核心零件，其结构合理性直接决定传动的平稳性、噪音水平与使用寿命。这款链轮采用一体式结构设计，主体分为轮毂与齿圈两部分，轮毂部分为带中心通孔的圆柱结构，中心孔为驱动轴安装位，孔壁加工有对应的定位止口结构，能够直接滑配到驱动轴的端部，通过轴端的键或者锁紧结构实现周向与轴向固定，避免传动过程中出现径向窜动或者周向打滑的问题。轮毂的外径尺寸经过匹配计算，既保证了和轴配合后的结构强度，能够承受发动机额定转速下的扭矩冲击，又控制了整体重量，降低转动惯量，减少发动机启动和变速过程中的惯性负载。齿圈部分和轮毂为同材质一体加工成型，

　　齿形采用标准的滚子链啮合齿廓，齿顶做了微小的倒角处理，能够在链条啮入啮出的时候减少刚性冲击，降低传动过程中的多边形效应带来的振动与噪音，每个轮齿的齿厚、齿距公差控制在链传动对应的精度等级内，保证和配套链条啮合时的间隙均匀，不会出现卡链、跳齿的故障。齿圈的径向尺寸根据传动比要求设计，和配套的主动、从动链轮匹配后能够实现设计要求的转速传递，满足发动机对应辅件的额定工作转速需求。从安装边界来看，这款链轮的轴向厚度经过严格控制，装入驱动轴端部后，轮毂端面和轴肩贴合，齿圈的两侧面和周边的发动机壳体、链条导板等周边零件保留足够的安全间隙，不会在运转过程中出现干涉摩擦的问题。链轮顶部设计有一个小型的定位凸台，这个凸台和发动机上的正时标记配合，

　　能够在装配的时候快速确定配气相位的正确位置，减少装配过程中的对位调整工作量，也能避免维修重装后出现正时错位导致的发动机故障。在实际工况中，发动机舱内的工作温度较高，同时存在机油飞溅的润滑环境，这款链轮的材质选择兼顾了耐磨性能与抗冲击性能，齿面经过相应的硬化处理，能够长期承受链条滚子的反复冲击与摩擦，轮毂部分保持足够的韧性，承受轴传递的交变扭矩时不会出现断裂失效。设计过程中，针对链轮的受力情况做了对应的载荷校核，在发动机最大输出扭矩的工况下，轮齿的弯曲强度、轮毂的剪切强度都留有足够的安全系数，能够覆盖发动机全生命周期内的使用需求，不需要中途更换维护。和传统的齿轮传动相比，这种链轮结构适配链传动的远距离传动需求，

　　不需要严格控制中心距的加工精度，安装容错率更高，同时在相同传动载荷下结构更紧凑，适合发动机内部狭小空间内的动力传递布局。齿形的设计上充分考虑了链条磨损后的伸长量，预留了合理的啮合余量，即使链条在长期使用后出现一定的伸长，依然能够保证正常啮合，不会过早出现跳齿失效的问题，延长整个传动系统的维护周期。轮毂的中心孔公差采用基孔制配合，和对应驱动轴的配合精度选择过渡配合，既保证装配的时候能够顺利滑入轴端，又不会在运转过程中出现相对转动，配合轴端的锁紧挡圈或者锁紧螺母，能够实现可靠的轴向固定，承受发动机高速运转时的轴向窜动载荷。
