内燃机传动用正时链轮结构设计

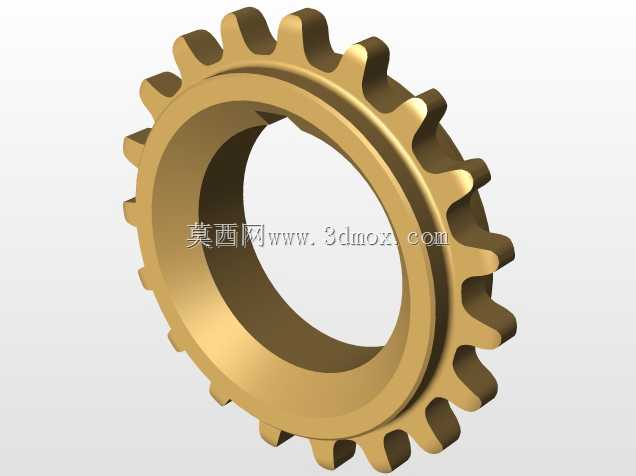

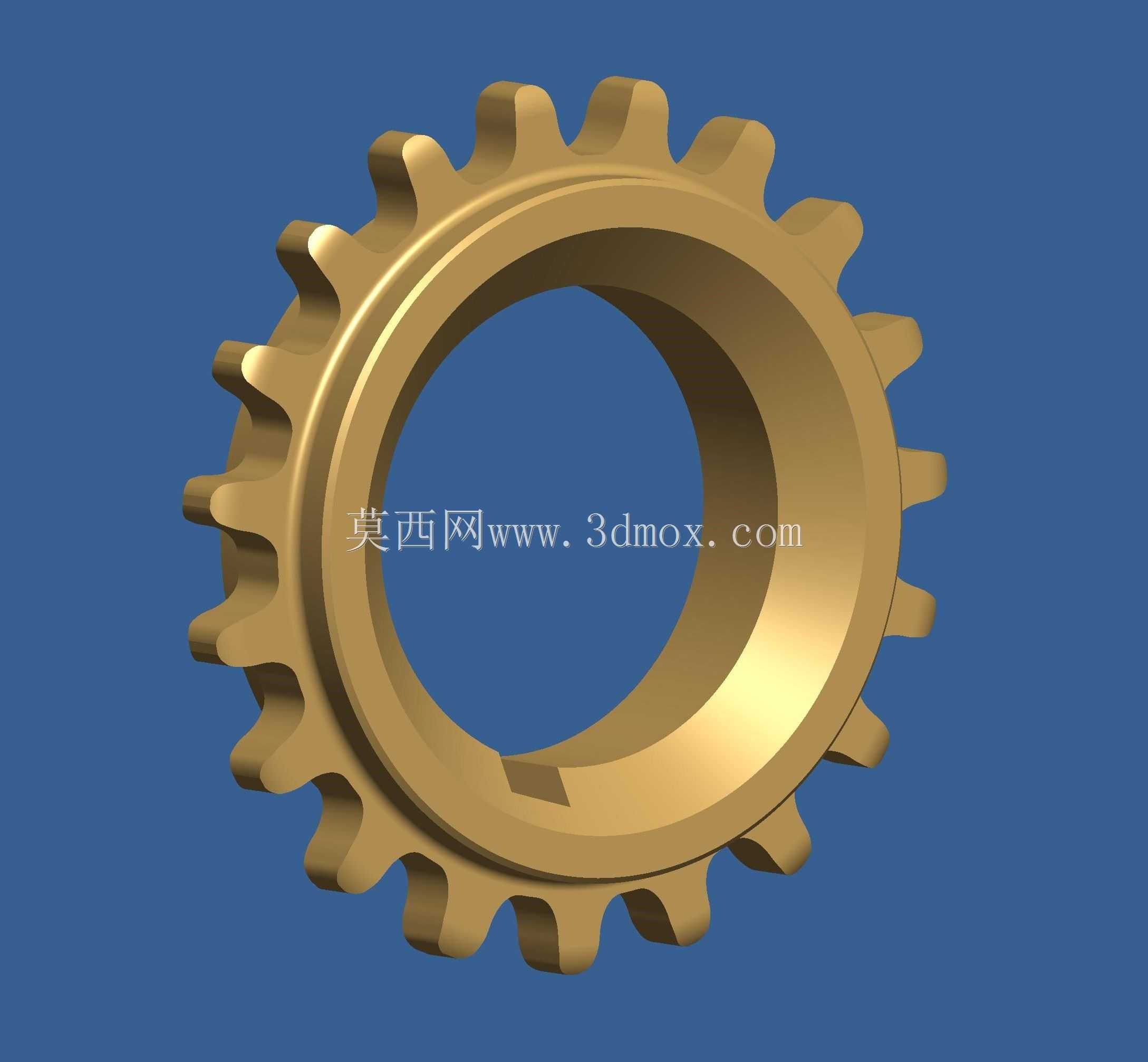

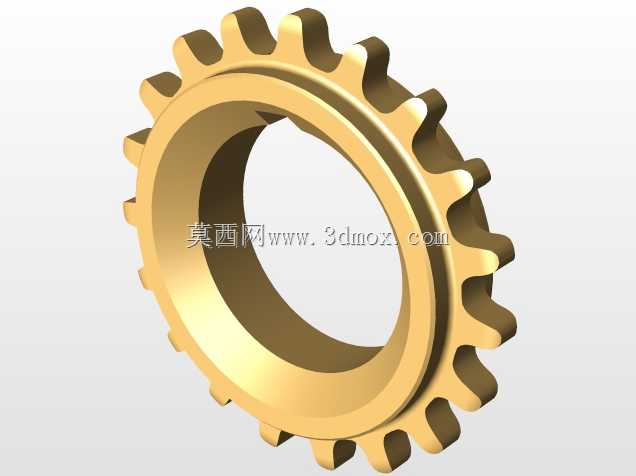

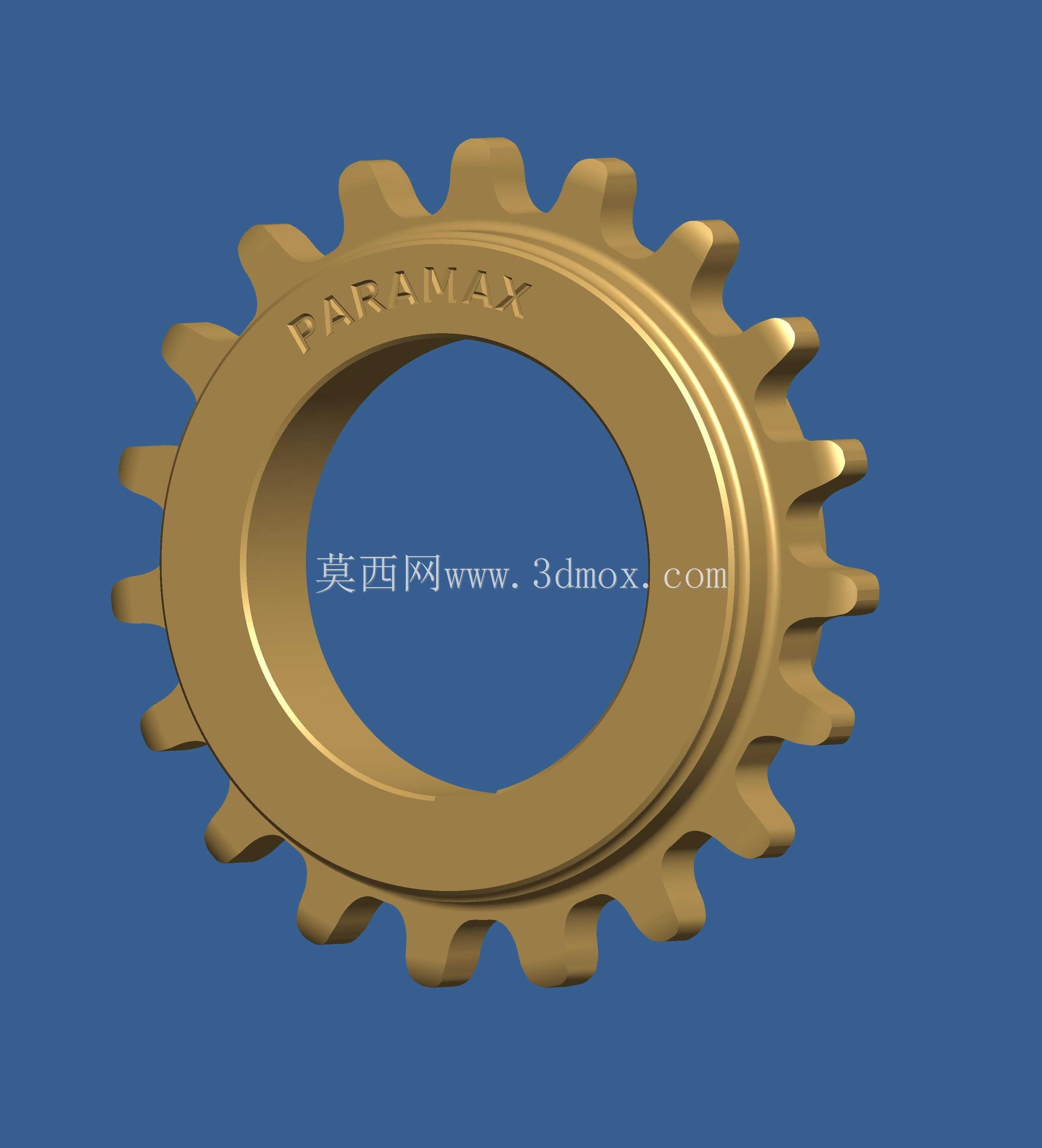

　　在往复式内燃机的配气机构传动链路里，正时链轮是保障气门启闭相位与活塞运动行程精准匹配的核心传动零件，其啮合精度、结构强度直接决定了发动机配气正时的准确性，一旦出现齿形磨损、键槽松旷，就会引发气门开闭时机错位，轻则导致动力输出下降、怠速抖动，重则出现气门撞击活塞的严重机械故障。这款链轮的齿形采用了适配滚子链啮合的渐开线齿廓修形设计，齿顶部分做了微量的倒圆处理，既可以降低链条滚子进入啮合瞬间的冲击载荷，也能减少齿面的接触应力集中，避免长期交变载荷下出现齿面点蚀、崩齿的失效问题。从结构布局来看，链轮整体为盘式环形结构，中心的内孔是与凸轮轴或者曲轴轴端配合的安装基准面，孔壁上加工的平键槽承担周向定位的作用，能够传递额定工况下的传动扭矩，

　　避免链轮与轴之间出现相对转动导致的正时偏移。齿圈部分的厚度经过匹配对应链条节距的强度校核，齿根位置做了圆弧过渡处理，没有尖锐的应力集中棱角，在高频交变的传动载荷下，能够保证足够的疲劳强度，适配发动机高转速工况下的持续传动需求。在实际的整机装配场景中，这类正时链轮的安装边界需要严格匹配正时链条的张紧行程，链轮的轴向定位尺寸要与缸盖或者缸体上的安装止口完全契合，保证链轮的齿面中心平面与正时链条的运行平面共面，偏差过大会引发链条偏磨、运行异响，甚至出现跳齿的故障。设计过程中，齿形的参数选取完全匹配对应规格的正时链条节距、滚子直径，每一个齿的分度圆弦齿厚都经过公差优化，既保证啮合时的合理侧隙，避免卡滞，

　　也不会因为侧隙过大导致传动过程中出现正时相位偏差。链轮的轮毂部分厚度经过轴端压装力的校核，内孔的尺寸公差采用基孔制配合，能够保证与轴端的过盈量处于合理区间，既不会因为过盈量太小导致传动打滑，也不会因为过盈量太大造成装配时轮毂开裂。在发动机实际运行过程中，正时链轮长期处于机油润滑的封闭腔体内，齿面的粗糙度要求控制在合理范围，既可以减少与链条滚子之间的摩擦损耗，也能让润滑油在啮合面形成稳定的油膜，降低磨损速率，延长整套正时传动系统的使用寿命。不同于普通的传动链轮，正时链轮的齿数选取直接关系到配气相位的传动比，必须保证曲轴与凸轮轴之间2:1的传动比精准，因此齿距的累积公差被严格控制，每一个齿的分度误差都在极小的范围内，

　　避免多齿啮合累积的相位误差超出配气系统的允许偏差。从安装维护的角度来看，链轮上的键槽位置与齿形的相对角度做了精准的定位标记设计，装配时可以通过标记快速对齐曲轴、凸轮轴的正时点位，降低装配过程中的正时对位难度，减少人工装配失误引发的正时故障。链轮的整体重量经过轻量化优化，在保证结构强度的前提下，去除了非受力区域的多余材料，降低了传动系统的转动惯量，让发动机转速响应更加灵敏，同时也减少了高转速下的旋转离心载荷，降低了轴端的支撑负荷。在台架验证环节，这类链轮需要通过数十万次的循环传动耐久测试，模拟发动机全工况下的转速波动、载荷冲击，验证齿面磨损量、键槽变形量都在设计允许范围内，保证在整机的全生命周期内，正时传动的相位偏差不会超出设计阈值，维持发动机配气系统的稳定运行。
