汽车传动系统差速齿轮箱结构设计

　　在汽车底盘传动系统的布局中，差速齿轮箱是连接主减速器输出端与两侧驱动轮的核心传动部件，其核心作用是解决车辆转弯行驶时两侧驱动轮滚动距离不一致的问题，避免轮胎出现滑拖、异常磨损，同时保证动力能够持续稳定传递至车轮。日常行驶场景中，车辆直线行进时两侧车轮行驶路径长度一致，此时差速器内部的行星齿轮仅随差速器壳体做公转运动，不发生自转，动力通过半轴齿轮等速传递给两侧车轮；当车辆驶入弯道、或行驶在凹凸不平的非铺装路面时，两侧车轮受到的地面滚动阻力存在差值，行星齿轮在公转的同时会产生绕自身轴的自转，自动调整两侧半轴的输出转速，让外侧车轮以更高转速、内侧车轮以更低转速转动，匹配不同的行驶路径长度，保证车辆转向过程平顺，不会出现轮胎抱死、转向卡滞的问题。

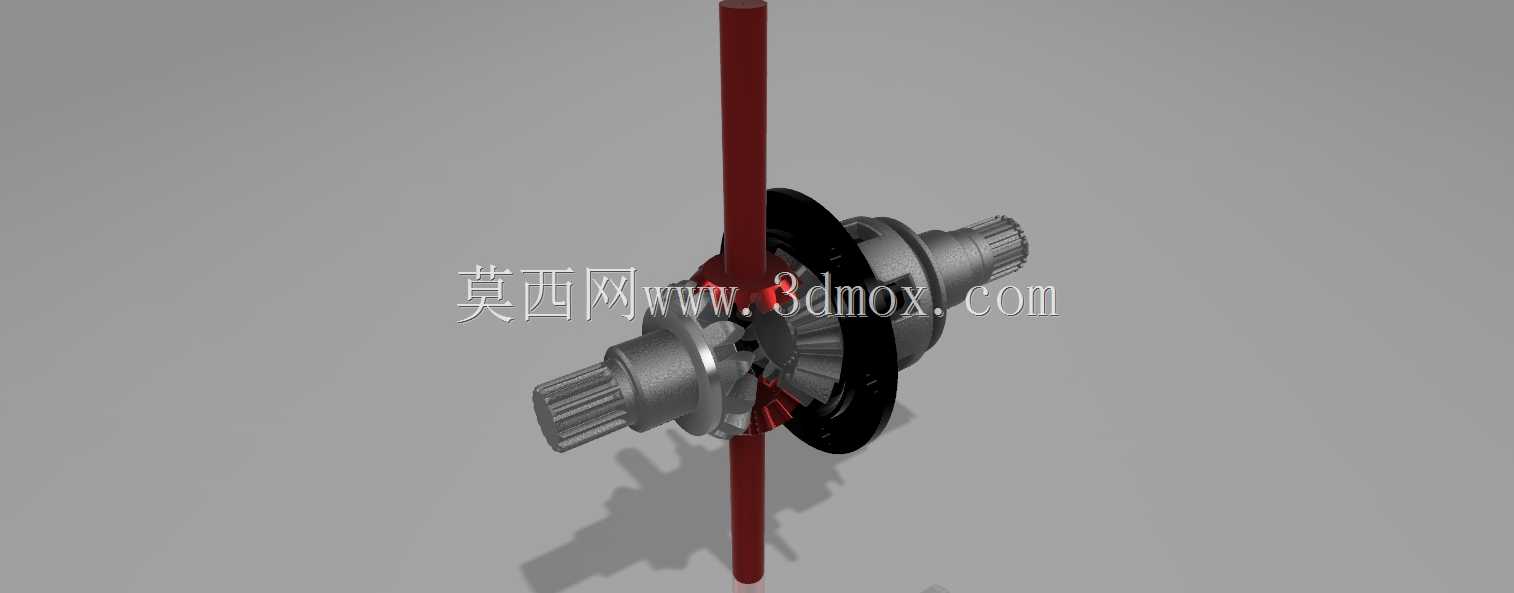

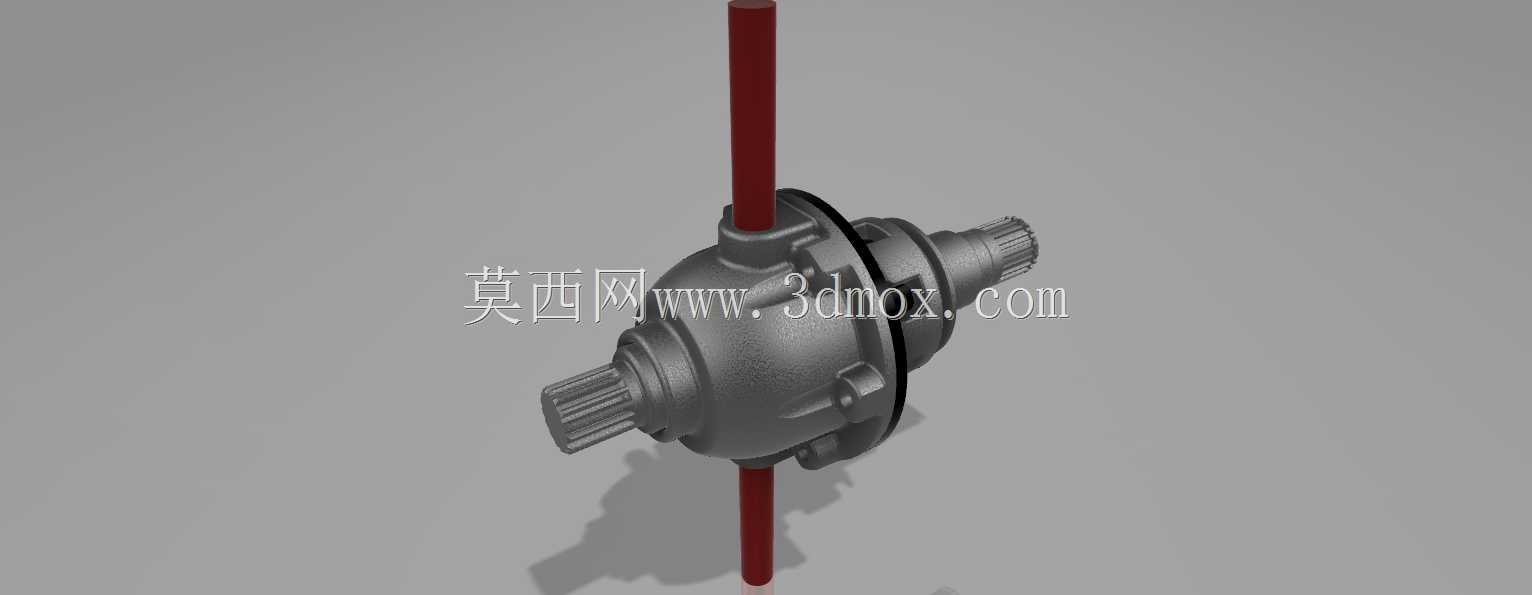

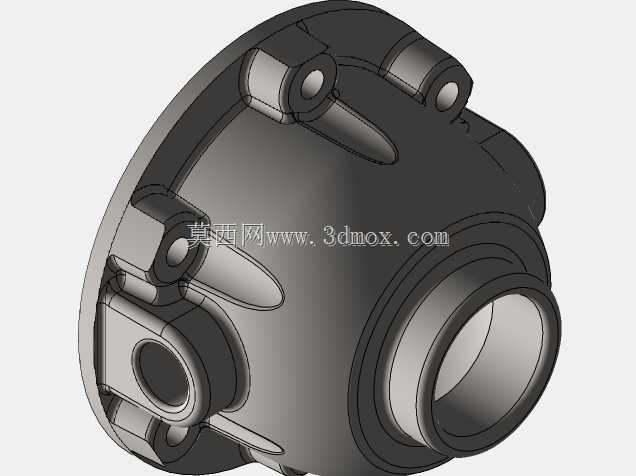

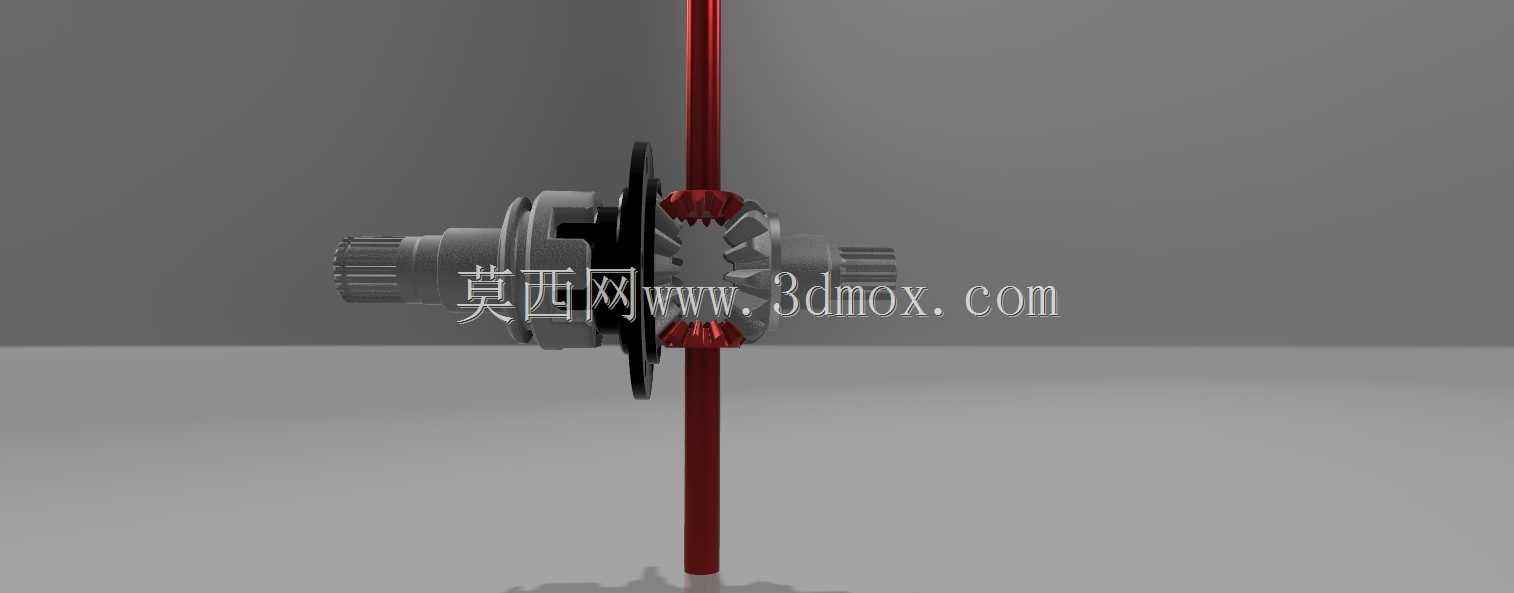

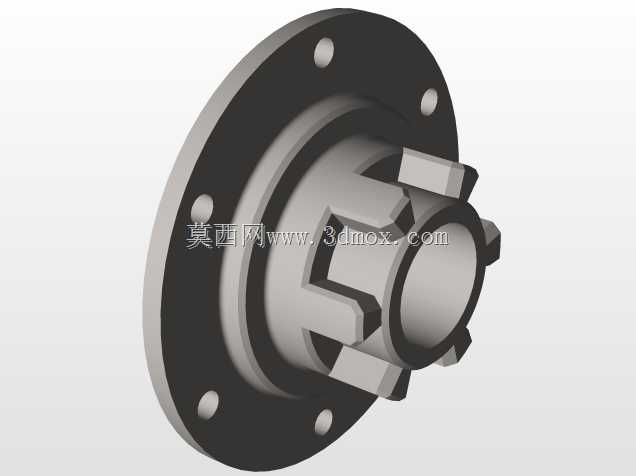

　　从结构设计逻辑来看，这款差速齿轮箱采用对称式圆锥行星齿轮结构，整体壳体为剖分式铸造成型，壳体上设置有与主减速器从动齿轮连接的安装法兰，主减速器传递来的扭矩首先作用在差速器壳体上，通过十字轴带动行星齿轮同步转动，行星齿轮与两侧的半轴齿轮保持常啮合状态，扭矩经啮合齿面传递至半轴齿轮，再通过花键连接传递给左右半轴，最终驱动车轮转动。设计过程中需要重点校核行星齿轮与半轴齿轮的啮合重合度，保证齿面接触应力在许用范围内，同时要考虑差速器工作时的润滑路径，壳体上预留的油孔能够让齿轮油顺利进入啮合副与十字轴轴颈位置，避免高速转动时出现干摩擦。

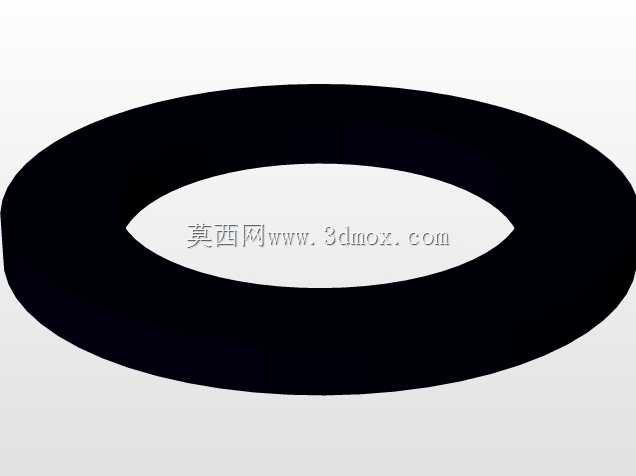

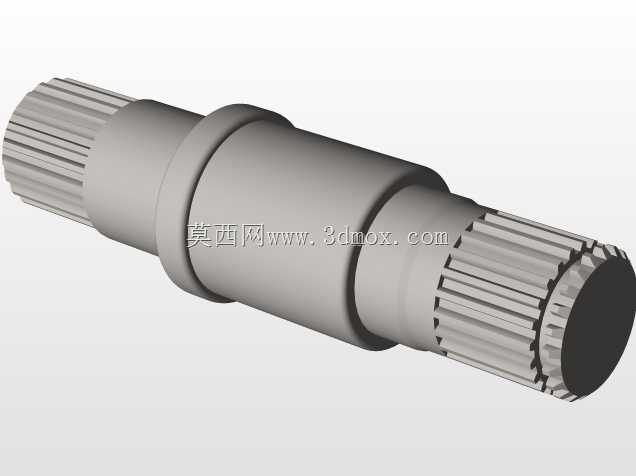

　　安装边界方面，该差速齿轮箱整体集成在驱动桥桥包内部，两侧半轴的安装同轴度需要严格控制在公差范围内，差速器壳体两端通过圆锥滚子轴承支撑在桥壳的轴承座上，轴承预紧度可通过调整垫片进行调节，保证差速器转动时无轴向窜动。十字轴与差速器壳体的配合采用过渡配合，四个行星齿轮分别安装在十字轴的四个轴颈上，齿轮背面与差速器壳体之间设置有耐磨垫片，可承受齿轮啮合时产生的轴向推力，长期使用磨损后可单独更换垫片，无需更换整个壳体，降低维护成本。半轴齿轮与半轴采用渐开线花键连接，花键配合处设计有挡圈槽，安装卡圈后可防止半轴轴向窜动脱出。

　　实际工程应用中，这类差速齿轮箱广泛适配前置后驱、四驱车型的驱动桥，设计时需要匹配整车的动力输出扭矩、轮距参数、主减速比进行参数调整，行星齿轮与半轴齿轮的齿数配比直接决定差速器的扭矩分配特性，普通对称式锥齿轮差速器的扭矩分配特性为两侧车轮扭矩近似相等，当一侧车轮处于低附着路面打滑时，另一侧车轮也无法获得足够扭矩，部分越野车型会在此基础上增加锁止机构，但这款基础款差速结构更偏向民用乘用车的使用场景，兼顾传动效率与转向平顺性，结构紧凑重量轻，能够满足日常公路行驶的全部工况需求。建模过程中需要重点还原齿面的渐开线齿形、各配合面的公差带、安装定位的基准面，保证装配时各部件无干涉，转动过程中齿面啮合间隙均匀，无卡滞点。
