带凸缘轴套连接法兰结构

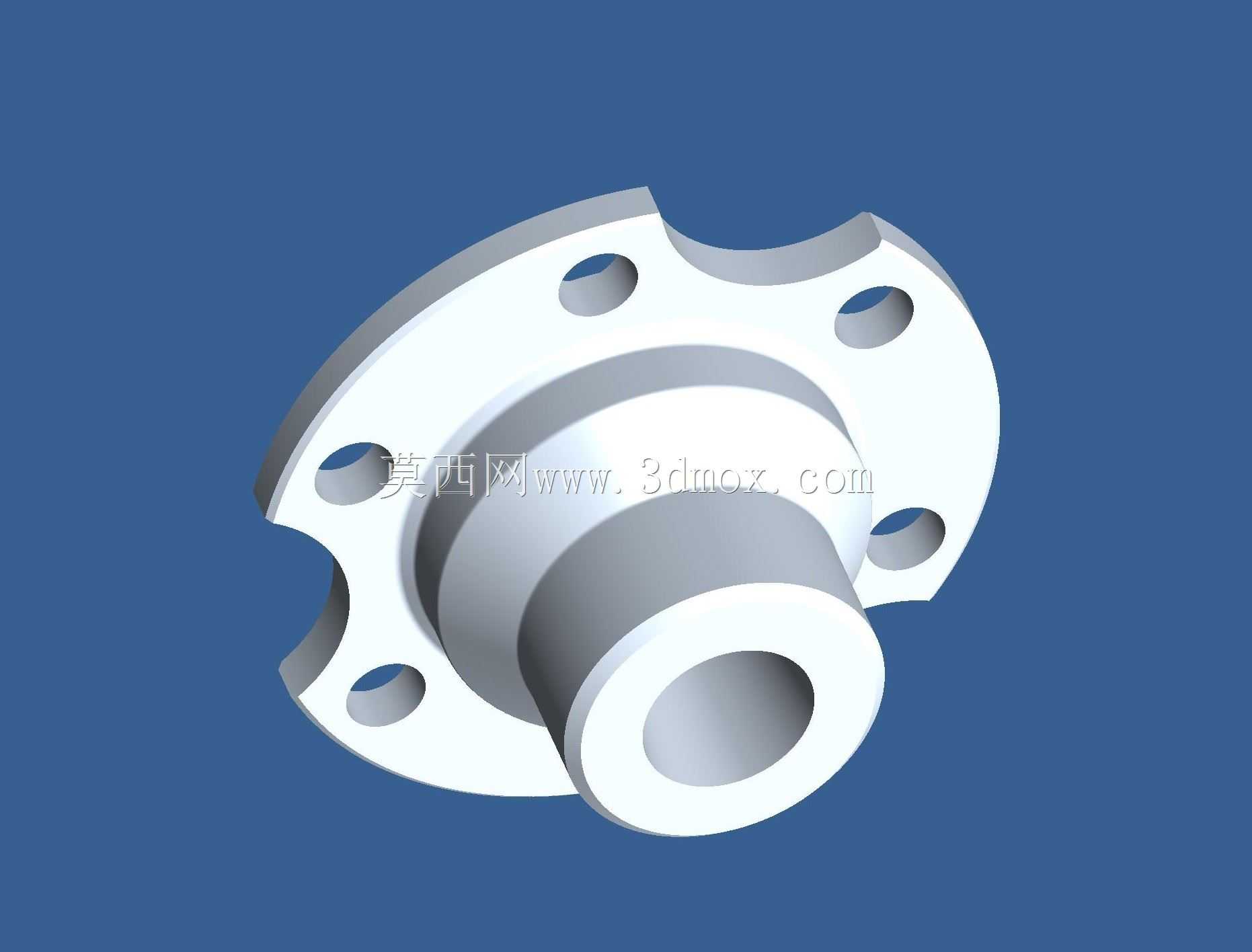

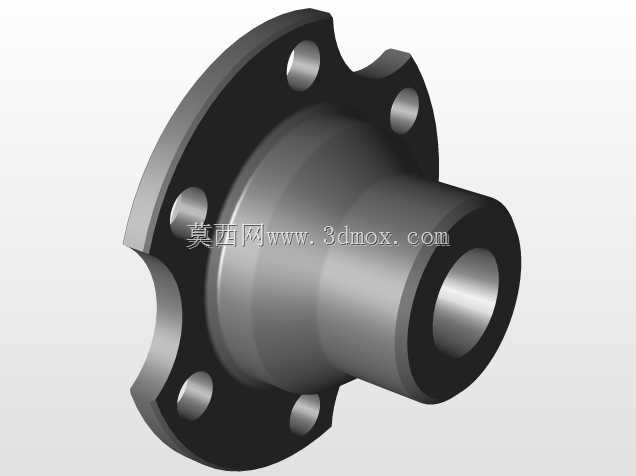

　　这类带凸缘的轴套式法兰结构，在传动系统、管路连接、旋转支撑场景中应用十分广泛，日常在中小型动力输出端、设备转轴定位、低压流体管路对接工位都能见到它的身影。从结构功能来看，它一端的带孔凸缘盘主要承担安装固定与载荷传递的作用，盘面上均匀分布的六个安装通孔，是用来穿装紧固螺栓，将整个部件牢牢锁止在安装基座或者对接部件端面上，凸缘盘做了非整圆的切边设计，并非完整圆形，一方面是为了避让周边相邻部件的安装空间，避免装配时出现干涉，另一方面也能在保证结构强度的前提下减少不必要的材料用量，降低部件整体重量，对于有轻量化要求的移动设备来说，这种细节设计能带来不小的收益。另一端延伸出的空心轴套结构，是整个部件的核心功能段，内孔为光滑通孔，既可以作为传动轴的穿装定位通道，给转轴提供径向的支撑限位，也可以作为流体介质的输送通道，配合端面密封件实现介质的密闭输送，轴套的外壁做了阶梯过渡设计，靠近凸缘盘的位置直径更大，往末端方向逐渐收窄，这种变径设计一方面是匹配不同直径的对接部件，实现阶梯式的定位配合，另一方面也能优化应力分布，避免凸缘盘和轴套衔接的直角位置出现应力集中，在承受交变载荷的时候不容易出现断裂失效。

　　在实际设计这类部件的时候，首先要明确安装边界的约束条件，先确定凸缘盘上安装孔的中心距，这个尺寸必须和对接基座上的螺纹孔位置完全匹配，否则根本无法完成装配，安装孔的直径要比选用的紧固螺栓直径大0.5到1毫米，留出一定的装配调整余量，抵消加工误差带来的装配偏差。轴套部分的内孔尺寸公差要根据使用场景确定，如果是作为转轴支撑使用，内孔要按照H7的公差等级加工，保证和转轴的配合间隙在合理范围，既不会因为间隙过大出现转轴晃动，也不会因为间隙过小导致装配困难、运转时出现卡滞；如果是作为流体通道使用，内孔的粗糙度要控制在Ra1.6以下，减少介质流动的阻力，同时轴套末端要设计密封件安装槽，用来放置O型密封圈或者骨架油封，避免介质出现泄漏。凸缘盘的厚度设计要结合承载需求计算，当部件需要传递较大扭矩的时候，凸缘盘厚度要适当增加，同时安装孔周边要做局部加厚处理，避免螺栓紧固时压溃盘面，或者传递扭矩时盘面出现变形。

　　实际选型使用的时候，要注意几个关键的尺寸边界：首先是轴套的总长度，这个尺寸决定了部件伸入对接腔体的深度，必须保证轴套末端不会和腔体内部的其他部件发生碰撞，同时要满足配合段的长度要求，保证支撑或者连接的稳定性；其次是凸缘盘的最大外轮廓尺寸，因为做了切边设计，要确认切边后的最小轮廓不会和周边的管线、其他结构件产生干涉，尤其是在空间紧凑的设备内部，这个尺寸如果设计不当，装配时会出现装不进去的问题；最后是轴套内孔和安装端面的垂直度公差，这个形位公差直接影响装配后的运转精度，如果垂直度超差，穿装在内部的转轴会出现偏斜，运转时会产生额外的径向载荷，加速轴承和密封件的磨损，严重时甚至会出现转轴抱死的故障。

　　这类结构的材质选择也会根据使用场景调整，在普通的传动定位场景下，一般选用45号钢做调质处理，硬度控制在HB220-250之间，既能保证足够的强度和韧性，加工难度也比较低，成本可控；如果是用在有腐蚀介质的流体输送场景，会选用304或者316不锈钢材质，提升抗腐蚀能力，延长部件的使用寿命；如果是用在对重量要求严苛的航空或者便携设备场景，也会选用高强度铝合金做硬质阳极氧化处理，在保证强度的前提下大幅降低部件重量。在加工工艺上，这类回转类部件一般采用车床一次装夹完成轴套和凸缘盘端面的加工，保证内孔和端面的形位公差，之后再用加工中心铣削凸缘盘的切边、钻削安装孔，最后根据需求做表面处理，去除加工毛刺，对锐边做倒钝处理，避免装配时划伤操作人员或者损坏密封件。
