集成式多通路气动控制阀组结构设计

项目分类:通用机械零部件 发布时间:2021-11-08 ID:375742
  • 集成式多通路气动控制阀组结构设计
  • 集成式多通路气动控制阀组结构设计
  • 集成式多通路气动控制阀组结构设计
  • 集成式多通路气动控制阀组结构设计
  • 集成式多通路气动控制阀组结构设计
  • 集成式多通路气动控制阀组结构设计
  • 集成式多通路气动控制阀组结构设计
  • 集成式多通路气动控制阀组结构设计
  • 集成式多通路气动控制阀组结构设计
  • 集成式多通路气动控制阀组结构设计
  • 集成式多通路气动控制阀组结构设计
  • 集成式多通路气动控制阀组结构设计
  • 集成式多通路气动控制阀组结构设计
  • 集成式多通路气动控制阀组结构设计
  • 集成式多通路气动控制阀组结构设计
  • 集成式多通路气动控制阀组结构设计
  • 集成式多通路气动控制阀组结构设计
  • 集成式多通路气动控制阀组结构设计
  • 集成式多通路气动控制阀组结构设计

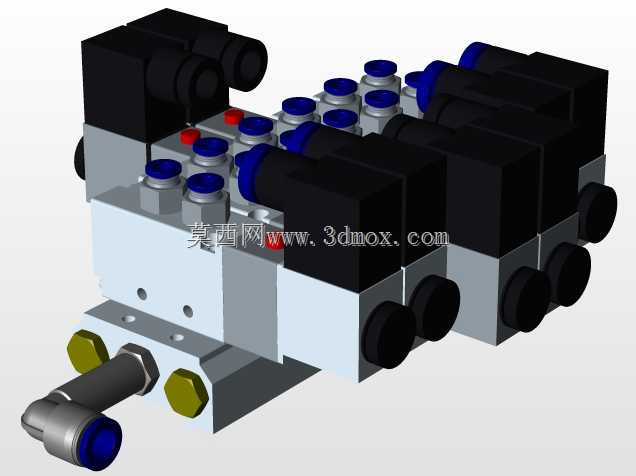

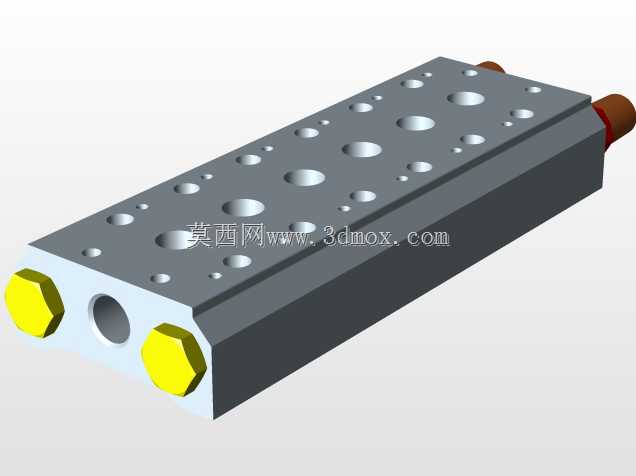

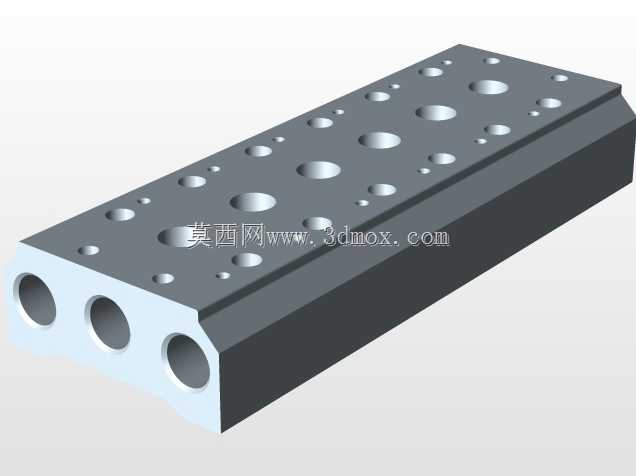

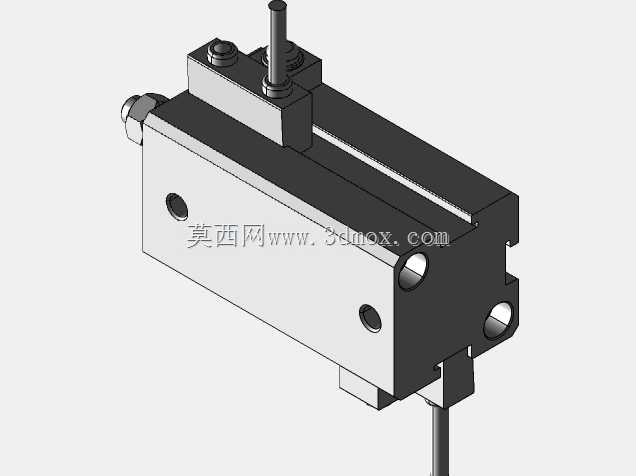

  这套集成式多通路气动控制阀组,是面向工业气动执行回路做的高度集成化气路控制单元,在自动化生产线的气动夹具控制、小型气动执行机构集群供气控制、非标设备的气路逻辑分配场景中应用十分广泛,相比传统分散式单阀配管的安装模式,能大幅压缩设备内部气路的安装空间,减少管路接头的泄漏点,降低现场配管的施工工作量。从结构布局来看,阀组采用整体式汇流板作为基础承载基体,所有电磁先导阀沿汇流板长度方向并排阵列安装,汇流板内部直接加工出统一的进气主通道、排气通道以及对应每一路阀的输出气路,不需要在阀与阀之间额外外接跨接气管,进气端设置在阀组侧下方,采用外螺纹接头搭配锁紧螺母的结构做气源接入,预留的安装孔位分布在汇流板底部两侧,

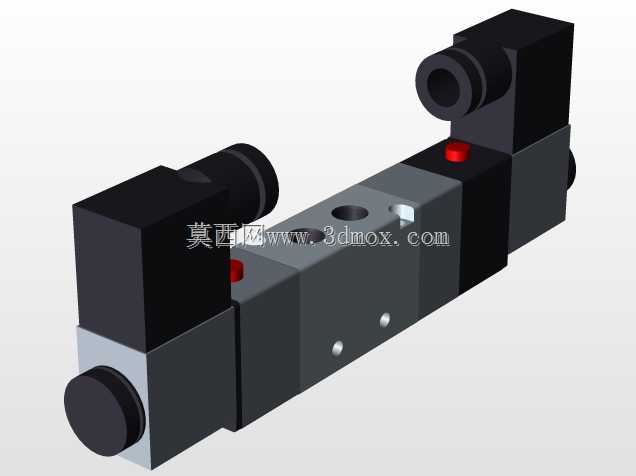

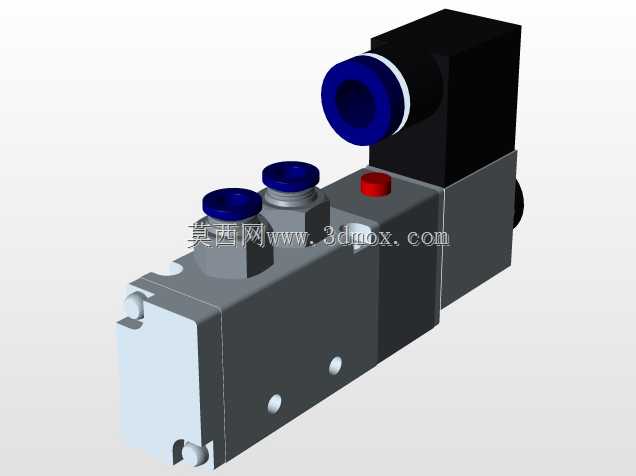

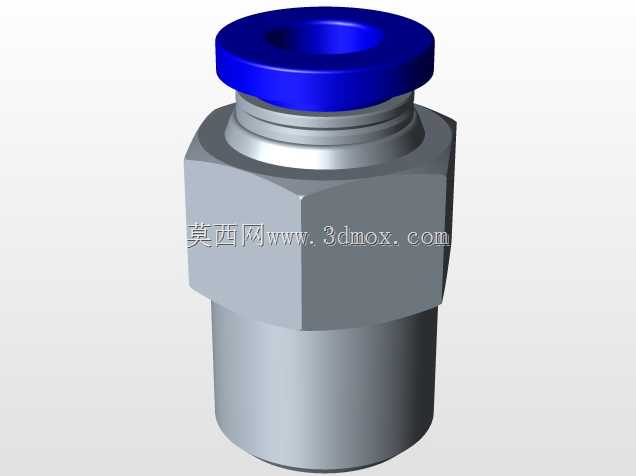

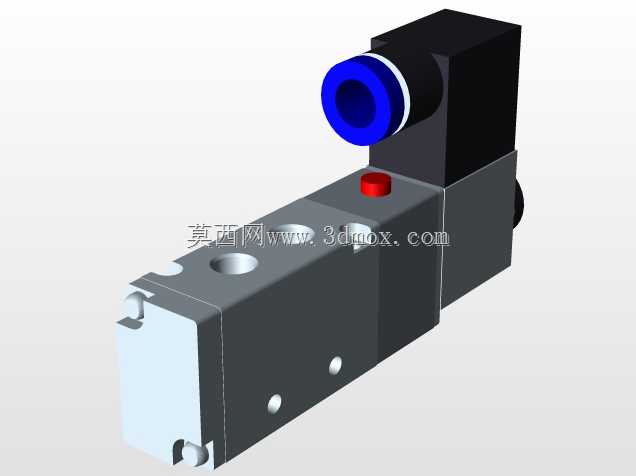

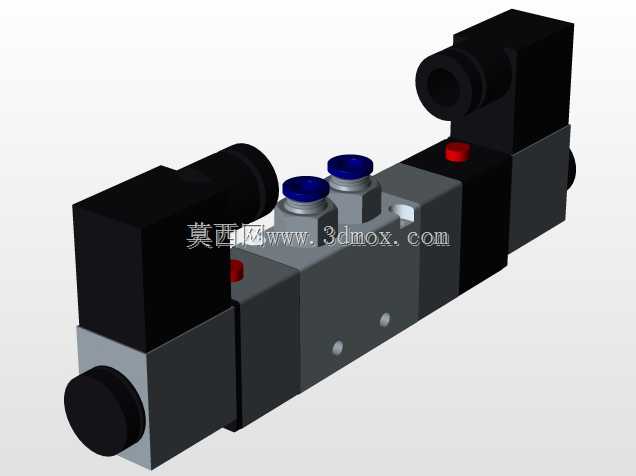

  可直接通过螺栓固定在设备安装面板或者型材支架上,安装边界规整,整体外形呈规则长方体布局,没有外凸的零散管路,在设备内部排布时不需要额外预留过多的管路弯折空间。每一路控制阀都配置独立的手动应急按钮,就是阀组顶面分布的红色小按钮,在设备调试、电磁阀断电故障的状态下,可以直接手动按压按钮实现对应气路的换向操作,不需要拆解气路就能完成单路执行机构的动作调试,排查气路故障时效率提升明显。阀组上的蓝色盖帽是各气路接口的防护堵头,在未接入气管时可以避免加工碎屑、灰尘进入阀体内腔造成阀芯卡滞,接入气管时直接取下堵头即可快插对接,适配常规的气动快插接头规格。电磁驱动部分统一布置在阀组的上部区域,每一路阀的电磁线圈独立封装,

  单路线圈出现故障时可以单独拆卸更换,不需要拆解整个阀组的气路部分,后期维护成本更低。设计过程中优先考虑了气路的压损控制,汇流板内部的主进气通道通径做了等截面设计,不会因为多阀同时供气出现远端气路压力不足的问题,排气通道统一汇总后从阀组侧部排出,可根据需求集中安装排气消音器,降低设备运行时的排气噪音。从安装适配性来看,阀组的固定孔位间距符合常规气动元件的安装尺寸规范,可直接替换同规格的传统分散阀组,不需要重新改动设备的安装面板开孔位置,气路接口的位置布局也兼顾了不同方向的配管需求,侧下方的进气接口可以适配水平或者垂直方向的气源管路走向,避免管路出现极小半径弯折造成的气路不畅。在实际选型应用中,

  这类集成阀组尤其适合气动执行点数量在6-12路的中小型自动化设备,比如电子零部件装配工位的气动摆台、夹紧气缸集群控制,小型包装设备的气路动作逻辑控制,相比单阀逐个安装的方案,整体占用的安装空间能减少40%以上,接头数量减少60%左右,对应的气路泄漏风险也同步降低,日常维护时只需要定期检查阀组的安装紧固状态、清理排气口的杂物即可,不需要对分散的管路做逐一排查。结构设计上所有阀的安装定位面都做了平面度加工处理,阀片与汇流板之间采用密封垫片做端面密封,不需要额外缠绕生料带或者涂密封胶,拆装更换阀片时操作便捷,密封可靠性更高。
