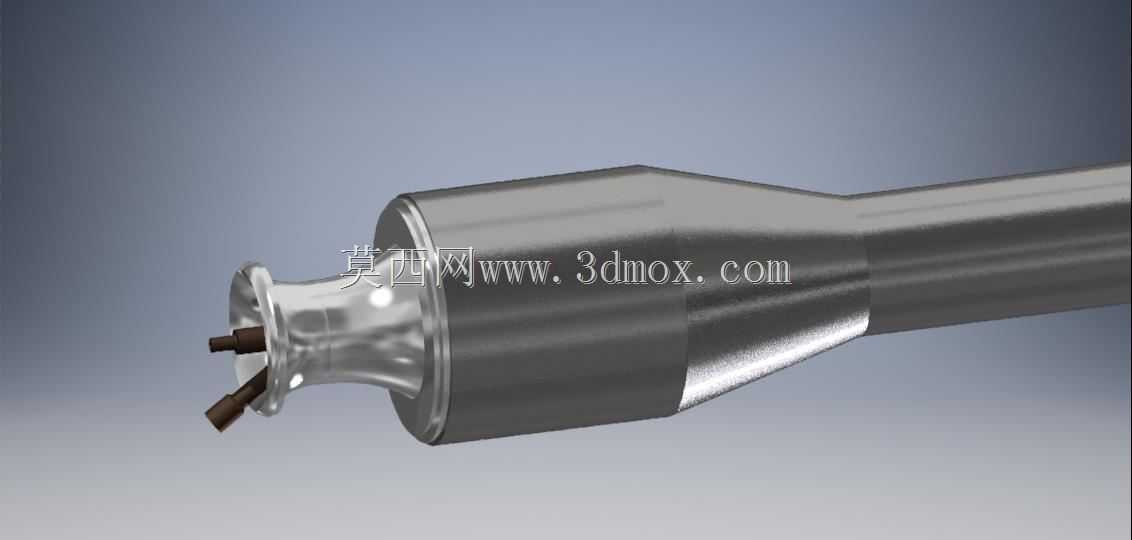

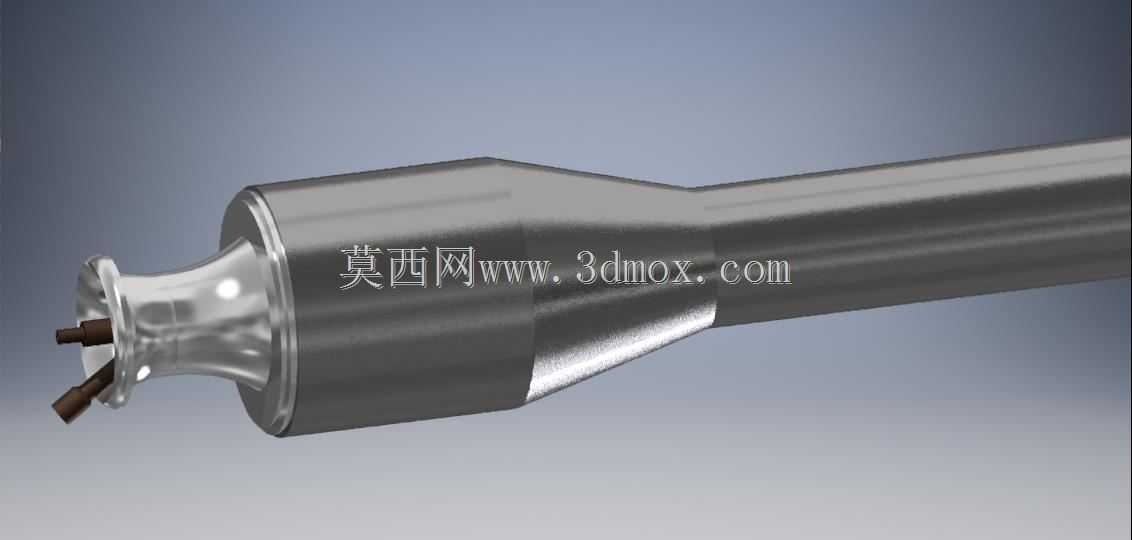

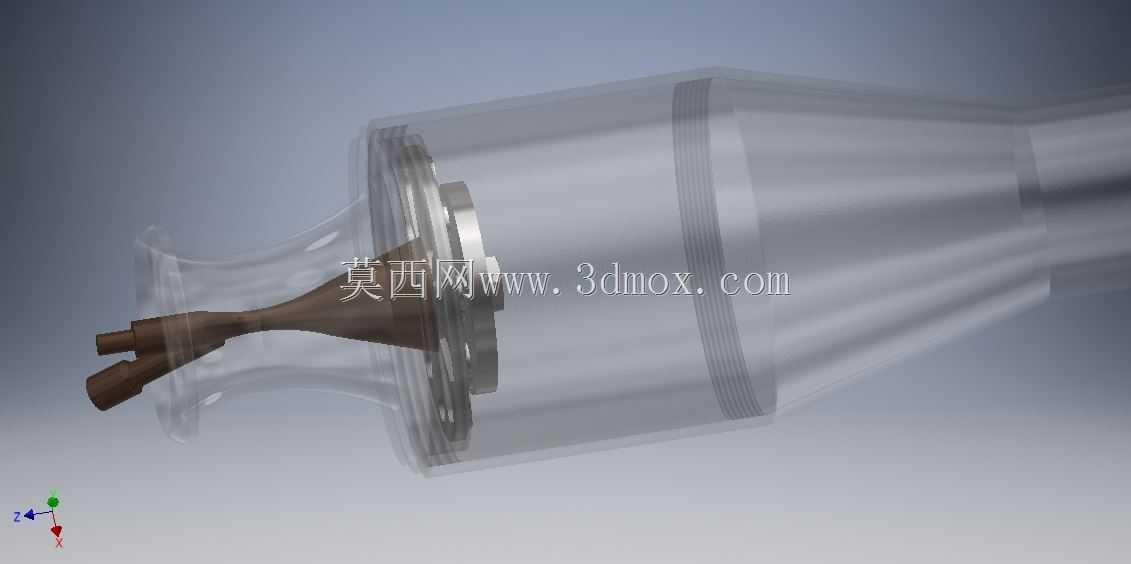

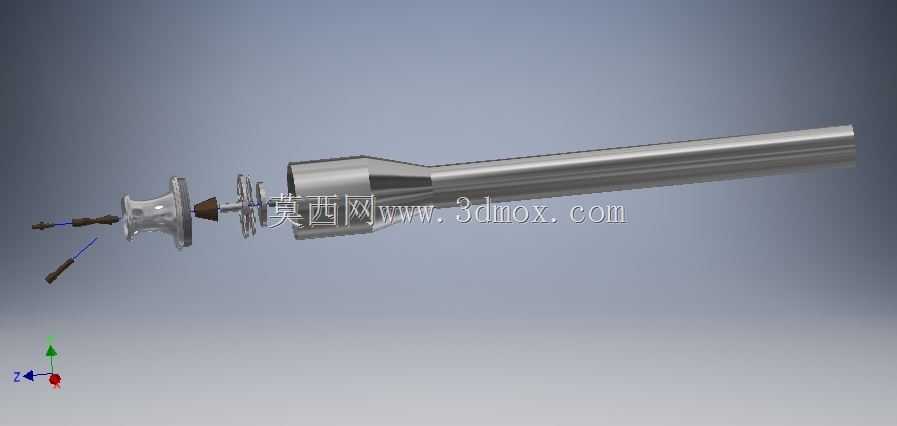

在航模动力选型与航空原理验证场景中,脉冲喷气类动力装置始终占据着特殊的应用位置,不同于常规涡喷、活塞螺旋桨动力的输出特性,布劳纳结构的脉冲射流装置凭借极低的制造成本与优异的推力重量比,成为航空建模爱好者、小型娱乐飞行器研发团队常用的动力方案之一。从结构设计逻辑来看,该装置整体采用回转体构型,前端为射流喷口与燃料供给接口段,中段为渐扩式燃烧室腔体,后段为等径直筒进气段,各段之间采用平滑过渡的锥面衔接,既减少了气流在腔体内的沿程阻力损失,也避免了截面突变带来的应力集中问题,在高频脉冲工作状态下能有效降低结构疲劳风险。实际安装过程中,该装置的安装边界主要集中在后段直筒部分,可通过卡箍或法兰对接的方式固定在航模机身的动力舱内,
安装时需保证装置轴线与飞行器推力线重合,偏差控制在0.5度以内即可避免推力偏心带来的飞行姿态干扰;前端喷口段需预留至少15mm的无遮挡空间,保证脉冲射流能够顺畅喷出,同时要注意喷口周边的结构件需采用耐高温材质,避免高温燃气灼烧损坏机体结构。从功能特性层面分析,该脉冲射流装置无需复杂的压气机与涡轮结构,依靠腔体内的脉冲燃烧循环即可产生持续推力,工作时燃料从前端的供给接口进入燃烧室,与进气段涌入的空气混合后被点燃,燃烧产生的高压燃气从前端喷口高速喷出形成推力,随后燃烧室内压力下降,新一轮空气再次从后段进入,完成下一个工作循环,整个工作过程无需复杂的运动部件,结构可靠性远高于带转动组件的喷气动力装置,日常维护仅需检查燃料供给通路是否通畅、
喷口是否有积碳残留即可,大幅降低了航模玩家的使用门槛。设计过程中,针对脉冲工作状态下的振动问题,装置的壁厚采用了梯度设计,燃烧室段壁厚略大于进气段与喷口段,既保证了高温高压区域的结构强度,也尽可能控制了整体重量,实现推力重量比的优化;喷口处的三个径向伸出的定位柱,一方面可用于安装点火装置,另一方面也可作为喷口防护结构的固定点,避免异物直接进入喷口造成内部腔体损伤。在航空教学场景中,该结构也常被用作脉冲喷气原理的演示教具,借助三维模型可直观展示其内部腔体的截面变化、气流走向与燃料供给位置,帮助学习者快速理解无阀脉冲喷气的工作逻辑,相比平面原理图,三维结构能够更清晰地呈现各段的衔接关系与安装配合尺寸,方便教学过程中的原理讲解与结构拆解。
对于娱乐类小型飞行器而言,该装置的推力输出响应速度快,油门跟随性好,能够满足特技飞行时的动力快速调整需求,同时由于其工作时产生的特定声效,也成为很多仿真类航模提升真实感的首选动力方案。在结构建模过程中,需要重点保证各段回转面的同轴度,尤其是燃烧室与喷口的衔接处,若同轴度偏差过大,会导致气流偏折,降低推力输出效率,同时也会加剧装置工作时的振动;进气段的直筒长度需与燃烧室容积匹配,保证进气过程能够充分完成换气,避免出现燃烧不充分、推力波动过大的问题。从安装适配性来看,该装置的外形尺寸适配多数中型航模的动力舱空间,无需对机身结构进行大幅改造即可完成安装,固定点可设置在进气段的两个环形凹槽位置,采用耐高温硅胶圈配合卡箍固定,既能实现可靠的连接,也能缓冲工作时产生的高频振动,避免振动传递到机身造成机载电子设备的损坏。
