四缸发动机排气歧管结构设计

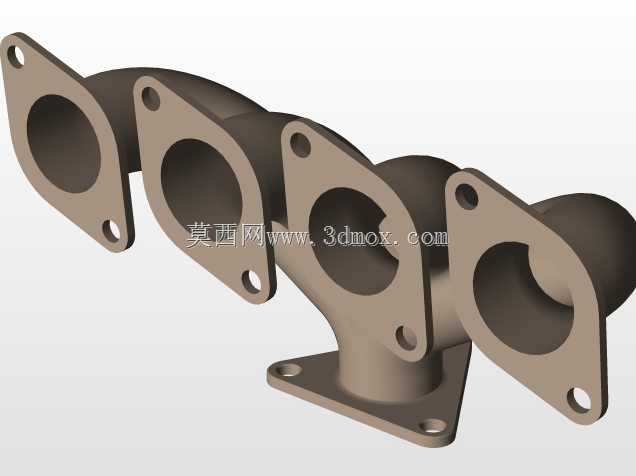

　　在往复式内燃机的进排气系统设计中，排气歧管是连接气缸盖排气口与排气后处理系统的核心导流部件，其结构合理性直接影响发动机的排气效率、泵气损失与各缸排气均匀性，是动力总成开发阶段需要重点校核的零部件之一。这款四缸机型配套的排气歧管采用四合一汇聚式结构，四个进气侧法兰分别对应直列四缸发动机的各缸排气出口，每个法兰面均设置两个定位安装孔，孔位公差需与气缸盖排气侧的安装螺柱严格匹配，安装面平面度要求控制在0.05mm以内，避免高温工况下出现密封失效导致的排气泄漏问题。从结构布局来看，四个支管采用不等长渐变曲率设计，在有限的发动机舱布置空间内，通过调整各支管的弯曲弧度与走向，尽可能平衡各缸的排气阻力，

　　减少相邻气缸之间的排气干涉——尤其是在排气门叠开角区间，避免某一缸的排气压力波倒灌入临近刚完成排气行程的气缸，降低残余废气系数，提升充气效率。歧管主体采用一体铸造成型的流线型内腔，内壁过渡位置全部做圆角处理，没有突兀的截面突变，能够降低高速排气气流的沿程阻力与局部涡流损失，同时减少气流脉动产生的排气噪声。出气端采用方形法兰结构，设置四个安装固定孔，用于对接三元催化器或者涡轮增压器的进气口，法兰端面同样有严格的平面度与粗糙度要求，配合金属密封垫片能够耐受800℃以上的持续高温排气冲击。在安装边界设计上，歧管整体的外轮廓尺寸充分考虑了发动机舱内的周边件间隙，与发动机缸体、冷却水管、线束等周边部件预留了足够的热膨胀间隙，

　　避免发动机运行过程中歧管受热膨胀后与周边部件发生干涉。支管与法兰的连接位置设置了加强筋结构，既能够提升整体结构刚度，降低发动机运行过程中的振动疲劳风险，也能减少薄壁位置的热变形量。设计过程中需要兼顾铸造工艺的可行性，所有壁厚保持均匀过渡，避免出现壁厚差过大导致的铸造缩孔、冷隔缺陷，同时在不影响气流走向的位置预留工艺拔模斜度，降低批量生产的工艺难度。这类排气歧管广泛适配小排量直列四缸自然吸气发动机，可应用于家用乘用车、轻型商用车辆的动力总成，在非道路小型工程机械、固定动力机组的同规格发动机上也可通用。实际运行过程中，歧管需要持续承受高温排气的热冲击、发动机的往复振动以及排气气流的压力脉动，因此结构设计时除了满足流道性能要求，

　　还需要通过模态分析校核结构固有频率，避开发动机的常用激励频率区间，防止出现共振开裂问题；同时通过热-结构耦合分析，校核高温工况下的热应力分布，在应力集中位置做圆角优化或者局部加厚处理，提升零部件的使用寿命。不同于改装类的等长排气芭蕉，这款量产取向的排气歧管在设计时优先考虑布置空间、制造成本与可靠性，在性能与成本之间做了平衡，四个支管的长度差控制在合理范围内，既能够满足量产发动机的排放与动力性能要求，也能适配常规的砂型铸造工艺，适合批量生产配套。
