内燃机活塞连杆组件三维结构设计

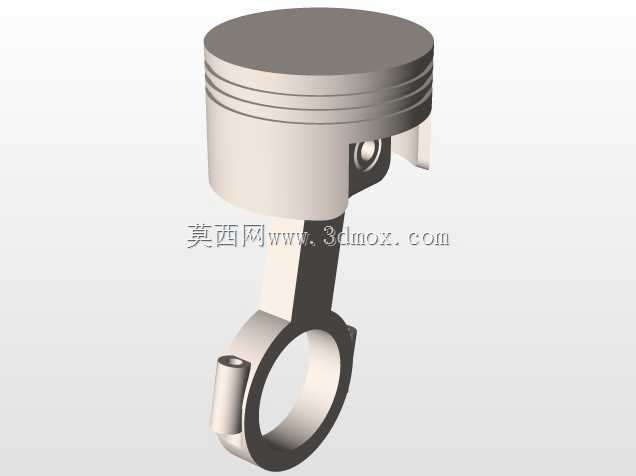

　　这套活塞连杆组件是内燃机曲柄连杆机构的核心往复运动部件，日常在小排量通用汽油机、单缸柴油机的动力输出环节承担核心作用，不管是园林机械的动力端、小型发电机组的动力单元，还是农用微耕机的动力输出结构，都能看到同结构组件的应用。从实际工况来看，活塞部分直接接触燃烧室高温高压燃气，需要在高温环境下沿气缸轴线做高频往复直线运动，同时通过活塞销将燃气爆发压力传递给连杆，最终带动曲轴旋转完成动力输出。

　　设计过程中首先要匹配对应缸径的气缸内壁配合间隙，活塞头部预留的三道环槽分别对应两道气环与一道油环，气环负责密封燃烧室高压燃气，避免燃气下窜至曲轴箱影响压缩比，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室造成积碳。活塞裙部采用了微椭圆型线设计，抵消工作状态下热膨胀带来的形变，避免高温工况下出现拉缸、卡滞问题，裙部表面的受力区域做了局部强化处理，适配侧推力带来的持续摩擦损耗。

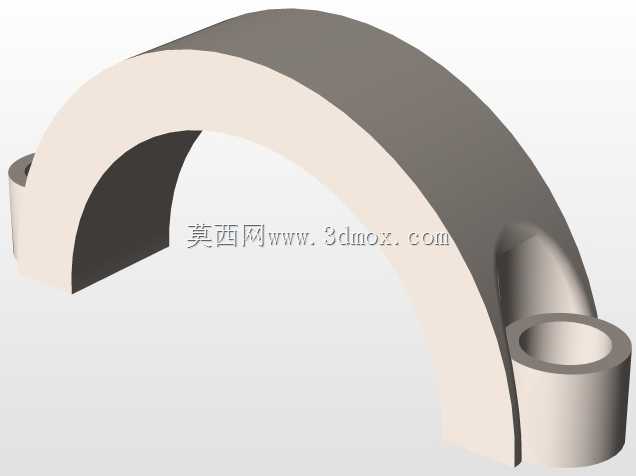

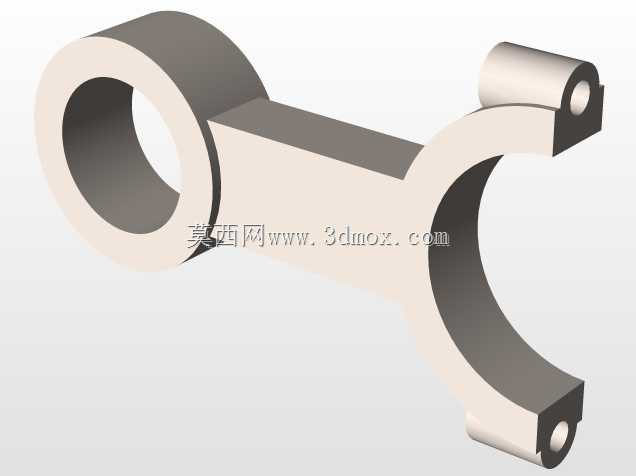

　　活塞销采用全浮式安装设计，销孔与活塞销之间预留合理配合间隙，工作状态下活塞销可在销孔与连杆小头衬套之间自由转动，保证磨损均匀分布，销孔两端的卡环槽用于安装限位卡环，防止活塞销轴向窜动刮伤气缸内壁。连杆部分采用工字型截面结构，在保证结构强度、满足往复惯性力与爆发压力承载要求的前提下，尽可能降低自身重量，减少高速往复运动带来的惯性载荷。连杆小头集成了衬套安装位，压入铜基衬套后与活塞销配合，衬套内壁预留润滑油孔，可引入曲轴箱飞溅的润滑油实现运动副的持续润滑。连杆大头为分体式结构，通过连杆螺栓与连杆盖连接，安装时贴合面做了定位处理，保证装配后大头孔的圆度与圆柱度符合曲轴连杆轴颈的配合要求，大头孔内安装轴瓦，与曲轴连杆轴颈形成转动副，将活塞的往复运动转化为曲轴的旋转运动。

　　从安装边界来看，活塞的外径尺寸直接匹配对应规格的气缸内径，活塞顶部到活塞销中心的距离决定了燃烧室的压缩余隙，直接影响发动机的压缩比参数；连杆大小头中心距需要严格匹配曲轴曲柄半径与活塞行程的对应关系，避免活塞运动到上止点时碰撞气门或气缸盖，运动到下止点时活塞脱出气缸工作区域。整套组件的重量分配做了严格控制，活塞与连杆的重量公差控制在极小范围内，避免多缸机工作时出现往复惯性力不平衡，引发发动机异常振动。

　　建模过程中对各个配合面的公差带做了对应模拟，活塞环槽的宽度、深度尺寸匹配标准活塞环的安装尺寸，连杆螺栓的安装孔位、螺纹规格对应标准紧固件参数，所有运动副的间隙都参考实际装配要求预留，既保证装配过程中不存在干涉问题，也能真实还原实际工作状态下的运动轨迹。针对活塞顶部的受热形变、连杆杆身的受力形变，建模时也参考了实际工程中的形变补偿量，对相关型面做了预偏移处理，保证工作温度下各配合面的间隙处于合理区间。
