机翼测试用亚音速风洞结构设计

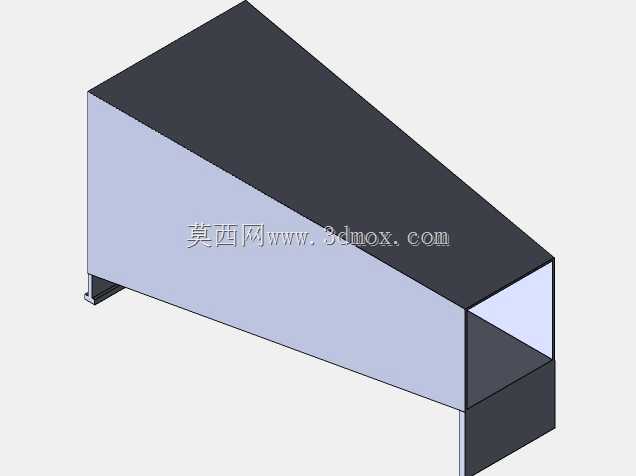

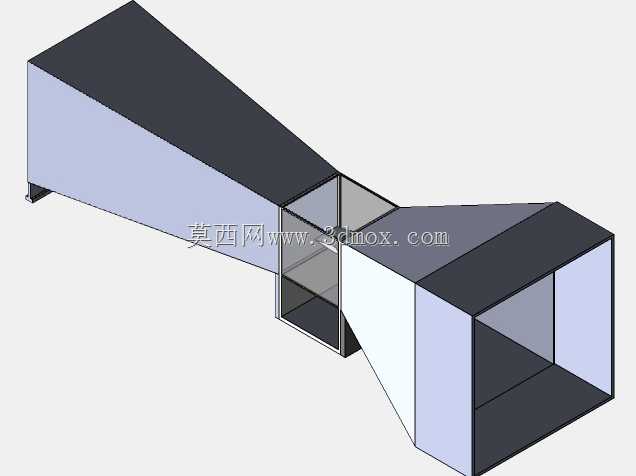

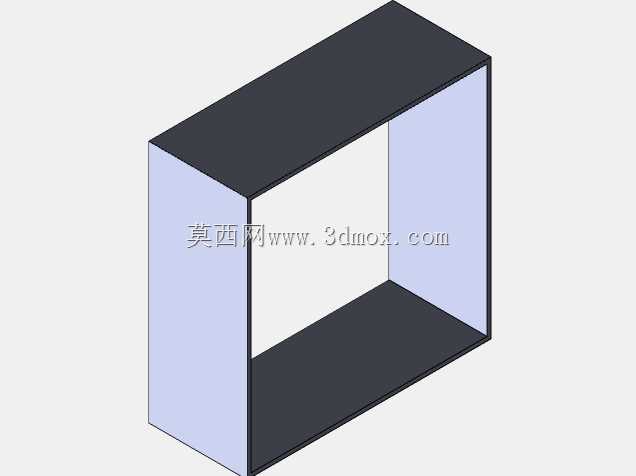

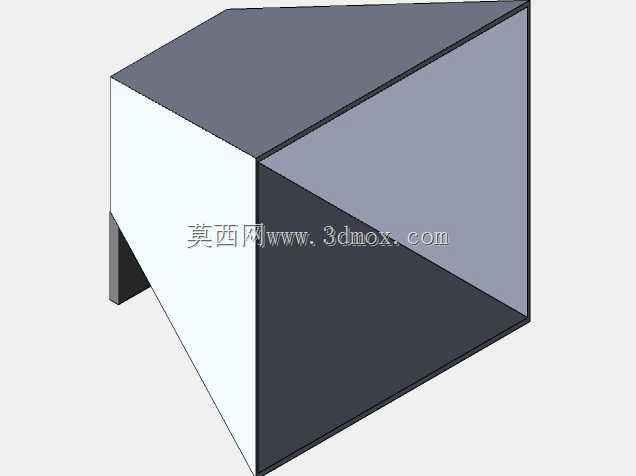

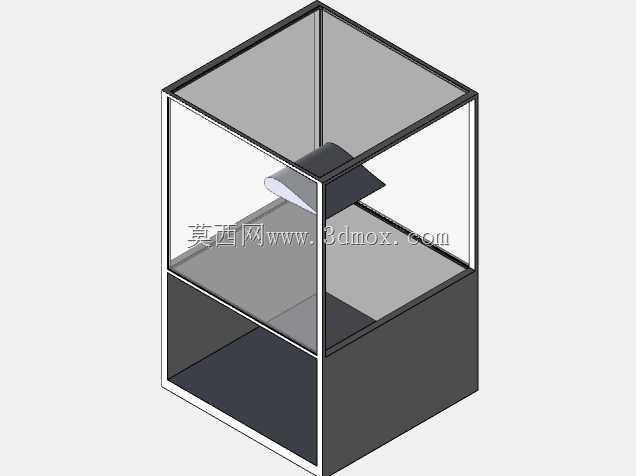

在航空航天类零部件的气动性能验证环节，亚音速风洞是开展低马赫数下翼型升阻特性、流场分布测试的核心试验装置，这套结构针对小型机翼试样的测试需求设计，整体采用收缩段-试验段-扩散段的经典气动布局，可在试验段区域形成均匀稳定的亚音速流场，满足基础翼型选型、低速气动特性验证的试验要求。从结构设计逻辑来看，入口段采用大角度收缩的锥形结构，通过渐变的通流截面压缩来流，提升气流均匀性，降低来流湍流度，收缩段的型线经过平滑过渡处理，避免截面突变引发的气流分离，保证进入试验段的气流速度分布偏差控制在工程允许范围内。中间试验段采用矩形通流截面，预留了足够的试样安装空间，可适配常规尺寸的机翼测试模型，段体设置透明观察区域，方便试验过程中观察翼面流态、搭配测速设备开展流场数据采集，试验段的法兰连接结构做了密封处理，减少气流泄漏对流场稳定性的干扰。出口扩散段采用渐扩式结构，通过逐步扩大通流截面降低气流流速，减少出口段的能量损失，同时降低气流排放时的脉动冲击，提升整个风洞运行的稳定性。整套结构的安装边界需要匹配配套的动力送风系统，进出口段需要预留足够的稳流空间，避免周边障碍物影响进气均匀性，安装时需要保证各段同轴度偏差在合理范围内，防止通流截面错位引发的流场畸变。在实际应用场景中，这类小型亚音速风洞可用于高校航空相关专业的教学试验、小型无人机翼型的前期性能验证、低速翼型的基础气动特性研究，相比大型工业风洞，这套结构占地空间小，搭建成本低，可满足小尺寸试样的常规测试需求，结构上采用分段拼接的设计思路，方便后期根据测试需求调整试验段尺寸，或是更换不同收缩比的入口段来适配不同的风速测试范围。各段的连接位置采用标准化的法兰接口，密封件可快速更换，日常维护时可快速拆分各段清理内部流道，或是调整内部的整流网、蜂窝器等稳流构件，保证流场品质长期稳定。
