C型螺旋压紧夹持工具结构设计

　　在机械加工、装配维修、木工加工、小型工件焊接定位等场景中，这类C型螺旋夹紧工具是一线作业台旁最常见的辅助工装之一，区别于快速夹钳的大行程快动特性，它的核心优势在于压紧力稳定、行程调节范围宽、对不同厚度工件的适配性强，且整体结构无易损弹性元件，长期在多粉尘、多切削液的车间环境下使用也不容易出现卡滞失效的问题。从结构设计逻辑来看，整个夹具体采用C型开放式框架结构，这种构型的核心考量是在保证足够夹持开口深度的前提下，尽可能缩小整体外形尺寸，让工具可以伸入到工件的内凹位置完成压紧作业，框架的截面采用变厚度设计，在螺杆受力的顶部承压区、底部支撑区做了局部加厚，中间连接臂则根据弯矩分布做了等强度过渡，既避免了整体等厚设计带来的材料浪费，

　　也能保证在最大压紧力作用下框架的开口变形量控制在作业允许范围内，不会因为框架张口导致夹持打滑。顶部的螺旋传动副采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，螺纹副的对中性更好，长时间承受轴向压紧力时不会出现螺纹滑牙的问题，螺杆顶端的T型转动杆采用贯穿式装配，两端的限位挡头可以防止操作时施力滑脱，作业人员可以根据需要的压紧力大小选择单手握持转动或者加套管增力，适配不同材质工件的夹持需求，避免压伤软质工件表面。螺杆底部的压盘采用浮动式装配结构，压盘与螺杆端部之间留有微小的转动间隙，当螺杆旋转下压时，压盘可以自适应贴合工件的被压表面，不会因为螺杆的转动带动工件偏移，也能避免压盘与工件表面之间产生转动摩擦划伤工件表面，

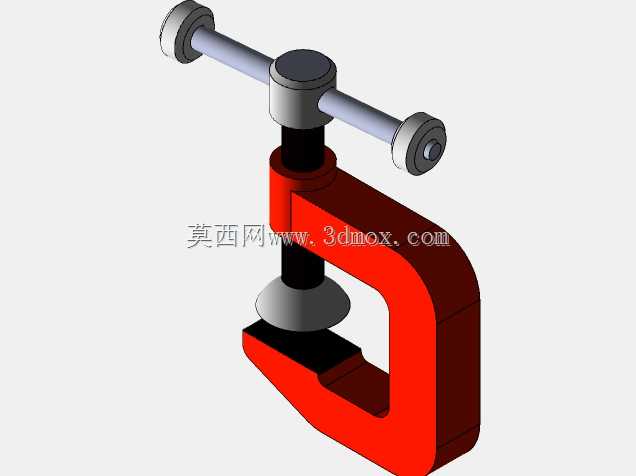

　　压盘的接触端面做了平面度处理，保证压紧时受力均匀，不会出现局部应力集中压坏工件边角的情况。从安装与使用边界来看，这类C型夹不需要额外的固定安装基础，属于便携式手动工装，使用时直接将C型开口跨接在需要夹持的工件与基准台之间，转动顶部手柄带动螺杆进给即可完成压紧，它的夹持开口范围可以覆盖从薄铁皮、木板到较厚的型材类工件，夹持深度可以满足大多数小型工件的边缘压紧需求，在机加工工序中，它常被用来辅助固定小型异形工件，配合台钳完成不方便直接装夹的零件加工；在焊接作业中，可以用来定位拼接的板件，防止焊接过程中工件移位；在装配维修场景下，还可以用来临时压紧过盈配合的零件，辅助完成轴承、衬套的压装作业。整个模型的结构细节还原了实际产品的装配关系，

　　框架的圆角过渡、螺杆的螺纹收尾、压盘的浮动间隙、手柄的装配限位都做了对应呈现，对于做工装夹具设计、手动工具结构优化的从业者来说，可以直接参考其受力结构设计，调整框架开口尺寸、螺杆直径、压盘形式来适配不同的作业场景，比如针对大压紧力需求可以加大螺杆直径、加厚框架截面，针对软质工件夹持可以在压盘表面增加橡胶垫层，针对狭小空间作业可以缩短T型手柄长度、缩小框架整体外形。在实际选型使用时，需要注意根据所需的最大压紧力匹配对应规格的C型夹，避免超行程使用导致框架产生永久变形，螺旋副位置需要定期涂抹润滑脂，减少螺纹磨损，延长工具的使用寿命，压盘表面如果出现磕碰凹痕需要及时修整，保证压紧时的接触面贴合度，避免夹持时出现应力集中。
