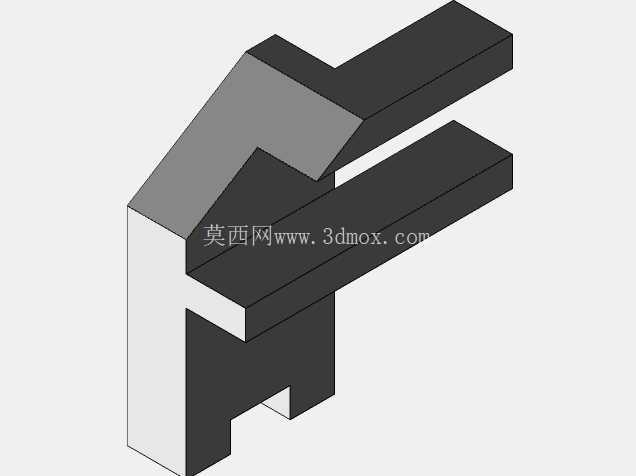

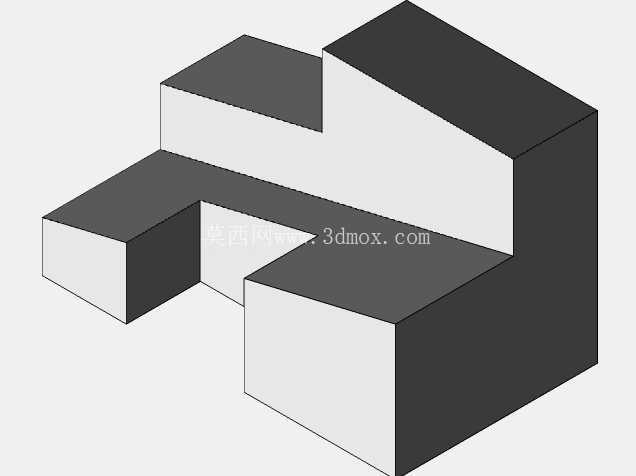

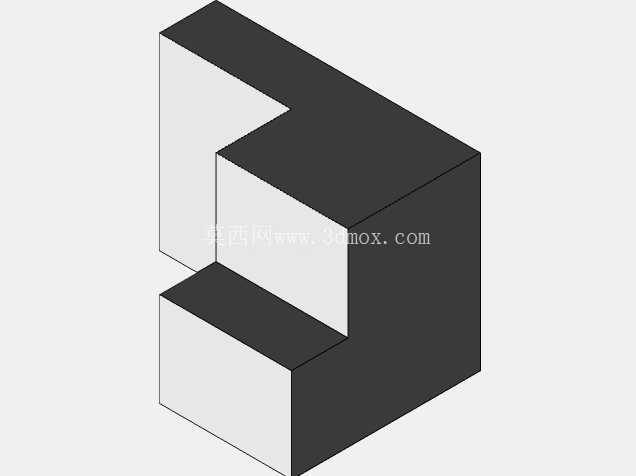

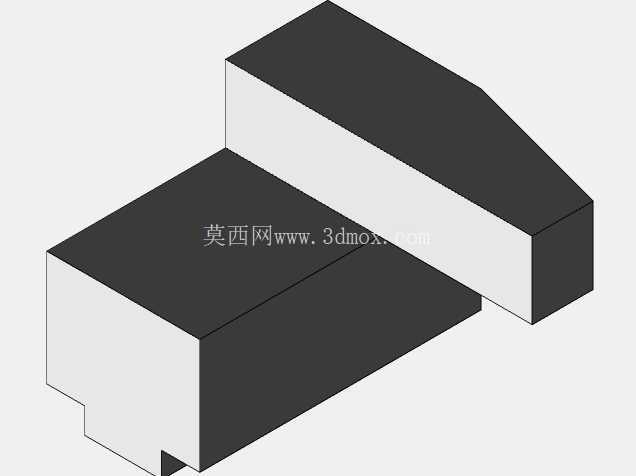

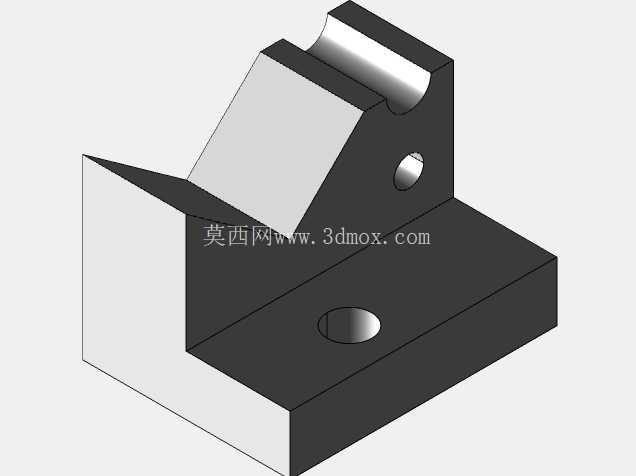

L型直角电源变压器铁芯结构件

　　在工频小功率电源的磁路设计环节，L型叠片铁芯是不少入门级教学案例、简易低压供电装置里会用到的基础磁路构件，区别于常见的E型、环形铁芯结构，这种直角拼接的L型构件加工门槛更低，叠片组装时的操作容错空间更大，很适合刚接触磁路设计、变压器结构建模的从业者用来熟悉磁路闭合、气隙控制的基础逻辑。从实际应用场景来看，这类构件常出现在教学演示用的简易变压器模型、小功率低压整流供电模块、学生课程设计的变压器样机里，不需要复杂的冲片模具，用常规的硅钢片剪切设备就能完成单片加工，拼接时只需要保证两个L型构件的对接端面平面度达标，就能把磁路气隙控制在合理范围内，降低空载电流的额外损耗。

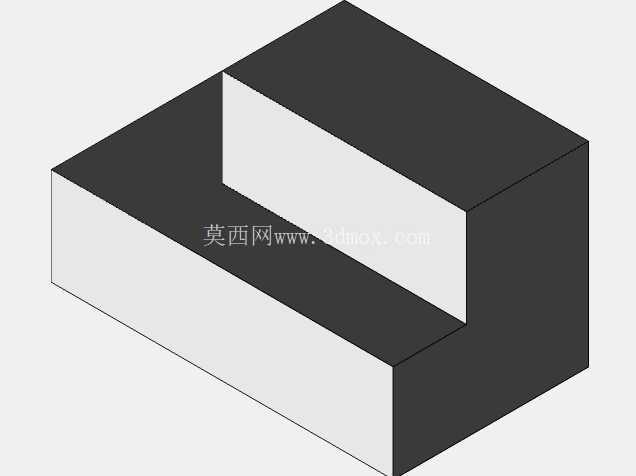

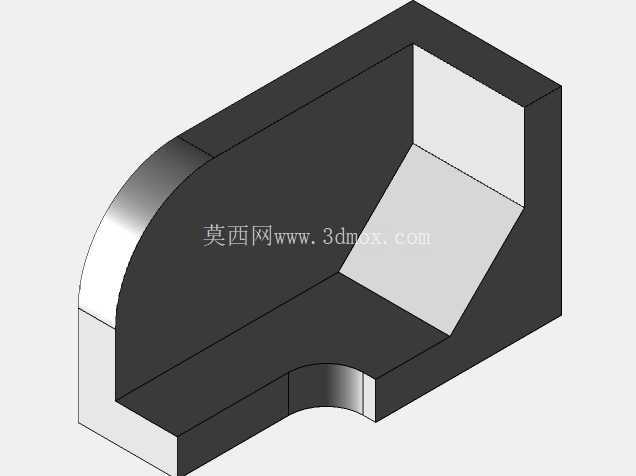

　　做三维建模的时候，首先要明确的是安装边界的约束：这类L型构件的两个臂的截面尺寸需要保持一致，叠厚方向的尺寸要和绕组的窗口宽度匹配，不能出现绕组套入后与铁芯臂间隙过大导致的磁耦合效率下降，也不能因为尺寸公差过小造成绕组装配时卡滞、划伤漆包线绝缘层的问题。设计思路上，首先要根据目标功率核算铁芯的有效截面积，两个垂直臂的截面尺寸直接决定了磁路的通量承载能力，直角转折处的圆角处理不能省略——如果直接做直角锐边，不仅叠片冲压时容易出现应力集中导致硅钢片磁性能下降，后续套入绕组的时候也容易划破绝缘纸，造成绕组匝间短路的隐患。实际生产中，这类L型铁芯的两个对接面需要经过磨削处理，保证拼接后两个构件的贴合面间隙不超过0.02mm，过大的气隙会直接导致空载电流飙升，甚至出现绕组过热烧毁的问题。建模时还要考虑叠片的叠装系数，不能把构件当成实心刚体来处理，实际叠片间存在的绝缘层会让有效截面积比名义几何尺寸小3%到5%，核算磁密的时候要把这个系数考虑进去，避免设计出来的变压器实际运行时磁密过高，出现过热、噪音过大的问题。

　　从安装适配的角度来说，这类L型结构的铁芯在组装完成后，外接的安装支架通常固定在两个臂的外侧平面，所以建模时要保证外侧平面的平面度，预留出支架安装的定位孔位置，不能让安装孔的位置过于靠近直角转折处，避免叠片组装时因为孔位的应力造成片间错位，影响磁路的闭合效果。另外，绕组的绕制骨架需要和铁芯臂的尺寸做适配，骨架的内孔尺寸要比铁芯臂的外形尺寸大0.1mm到0.15mm，既保证装配时能顺利套入，也不会因为间隙过大造成绕组工作时产生振动噪音。

　　对于入门学习者来说，从这类最简单的L型磁路构件入手建模，能快速掌握变压器结构里磁路与电路的配合逻辑，理解结构尺寸对电气性能的直接影响，不需要一开始就接触复杂的多级叠片、斜接缝铁芯结构，能把更多精力放在尺寸链配合、安装边界约束、性能与结构的对应关系这些基础能力的训练上。实际建模过程中，还要注意构件的棱边倒角处理，所有和绕组、绝缘件接触的棱边都要做0.3mm到0.5mm的倒角，避免尖锐棱边破坏绝缘结构，这也是很多新手建模时容易忽略的细节——只关注几何外形的相似度，忽略了实际生产装配中的工艺要求，导致建出来的模型只能做外观展示，无法用于实际的生产加工指导。
