L298N双路直流电机驱动控制模块

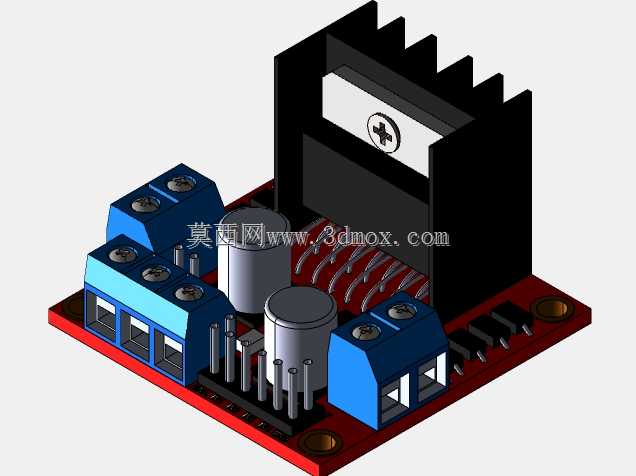

在小型自动化设备、智能小车、教学实验平台这类需要对低压直流电机做正反转、调速控制的场景里，L298N驱动模块是应用频次极高的功率驱动部件，它承担着主控板弱信号到电机功率输出的转换作用，解决了常规控制IO口无法直接驱动电机负载的问题。从结构设计来看，模块采用红色PCB作为承载基底，板载集成了核心功率驱动芯片、大尺寸散热片、电解电容滤波组、接线端子与排针接口，整体布局遵循功率回路与信号回路分区排布的原则，大电流走线路径做了加宽处理，减少载流过程中的压降与发热问题。背部带齿状结构的黑色散热片直接贴合核心功率芯片表面，通过增大散热面积带走持续工作时产生的热量，保证模块在额定负载下不会出现过热降频甚至芯片烧毁的问题，散热片通过卡扣与PCB固定，安装间隙预留了导热介质的填充空间，实际装配时可根据负载工况添加导热硅脂进一步提升散热效率。板上的蓝色螺丝式接线端子分为电机输出端与电源输入端，端子采用大电流规格设计，拧紧后可实现导线的可靠压接，避免设备运行过程中因震动出现接线松脱、接触不良的故障；信号端采用标准2.54mm间距排针，可直接与常见的单片机控制板对接，无需额外做接口转接。两个直插式电解电容布置在电源输入回路附近，主要作用是滤除电源线上的杂波干扰，吸收电机启停、正反转切换时产生的反向电动势，减少电压波动对前端控制电路的冲击。模块的安装边界设计充分考虑了通用装配需求，PCB板四个角预留了标准安装孔，可通过铜柱直接固定在设备的安装平面上，整体外形尺寸适配小型设备的内部安装空间，不会占用过多的结构布局位置，在做三维结构装配时，需要注意散热片上方预留足够的通风间隙，避免周边结构件紧贴散热齿影响空气对流散热，同时接线端子的出线方向要预留导线弯折的空间，避免装配后导线与周边部件产生干涉。实际选型应用时，该模块可同时驱动两路直流电机，支持通过PWM信号实现电机转速调节，也可驱动步进电机做基础的运转控制，广泛适配学生科创项目、小型智能移动设备、简易自动化执行机构的驱动需求，建模时完整还原了板上各个元器件的外形尺寸、安装位置与接口特征，可直接用于整机结构的装配干涉检查、安装位布局验证，帮助结构设计人员在方案阶段就确认模块的安装空间、接线走向，减少后期打样调试时的结构改动。
