径向耐震充油式液压压力检测表

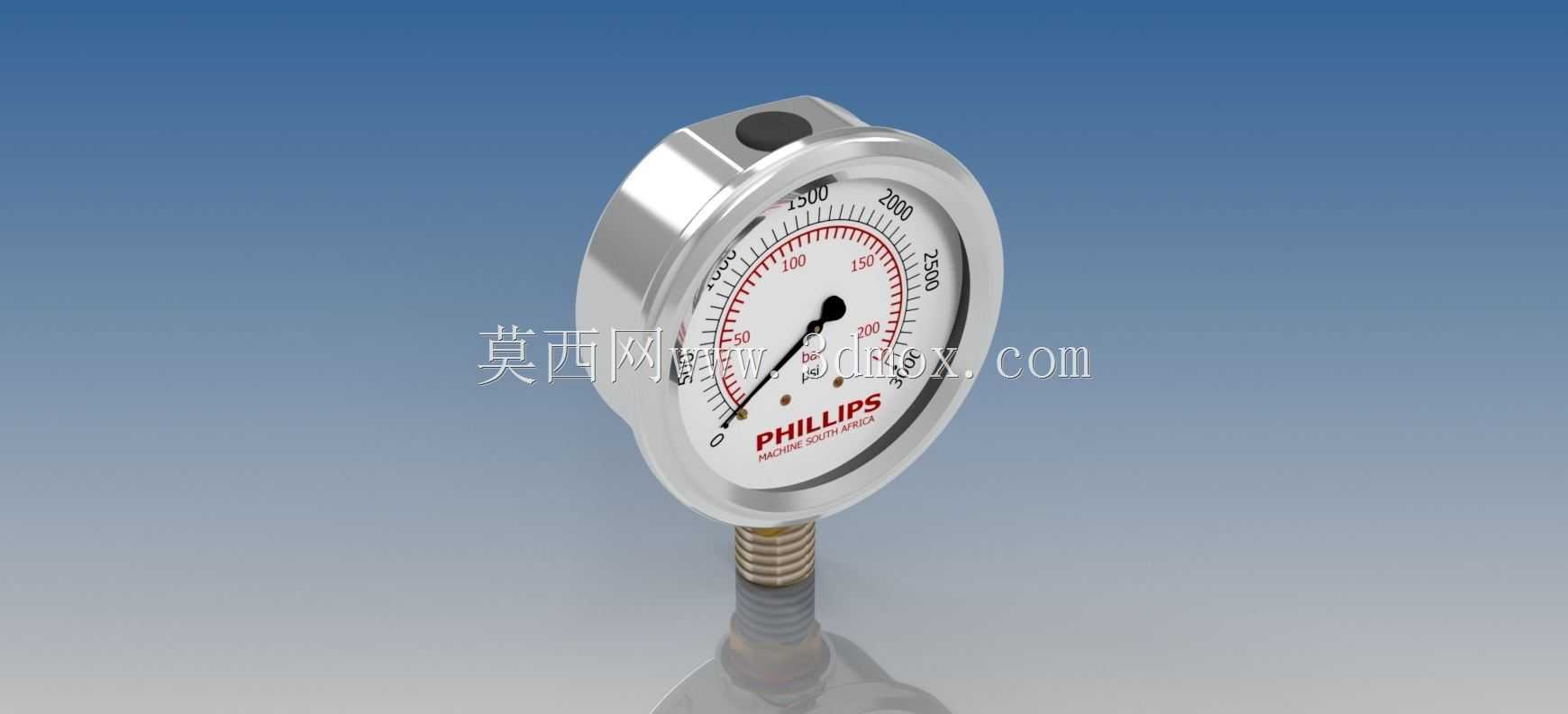

　　这款压力表的表壳采用一体式不锈钢冲压成型，壳体壁厚均匀，滚压封装的表圈和壳体之间做了密封处理，内部填充的阻尼硅油可以包裹住内部的弹簧管、传动齿轮、指针转轴，在设备运行产生振动的时候，硅油的粘滞阻力可以快速抵消指针的往复摆动，既方便运维人员快速读取稳定的压力数值，也能减少传动齿轮之间的冲击磨损，延长仪表的实际使用寿命。表盘采用双刻度标识，同时标注bar与psi两种压力单位，适配不同标准的液压设备调试需求，刻度盘的刻度线印刷清晰，红色的压力警示区间标识醒目，操作人员在较远位置也能快速识别压力是否处于正常工作区间。表盘下方的品牌标识区域做了哑光处理，避免车间灯光反射造成的读数干扰。从安装结构来看，这款表采用径向底部安装方式，在液压站、工程机械液压回路、注塑机锁模油路、锻压设备动力系统这类存在持续压力脉动、设备运行振动的工况场景里，压力检测元件的选型直接决定了运维人员对系统状态的判断效率，普通弹簧管压力表在高频振动下很容易出现指针摆动幅度过大、机芯磨损加速、指针回零偏差超标的问题，这款径向安装的充油耐震液压表，就是针对这类恶劣工况做的结构优化设计。从实际使用场景来看，这类仪表通常会被安装在液压阀组的测压口、油泵出口管路、执行元件进油腔位置，用来实时反馈回路的实时压力值，帮助操作人员判断系统是否存在过载、内泄、溢流阀卡滞等故障，也能在设备调试阶段辅助调整溢流阀、减压阀的设定压力，避免压力过高击穿密封件或者压力不足导致执行元件输出力不够。

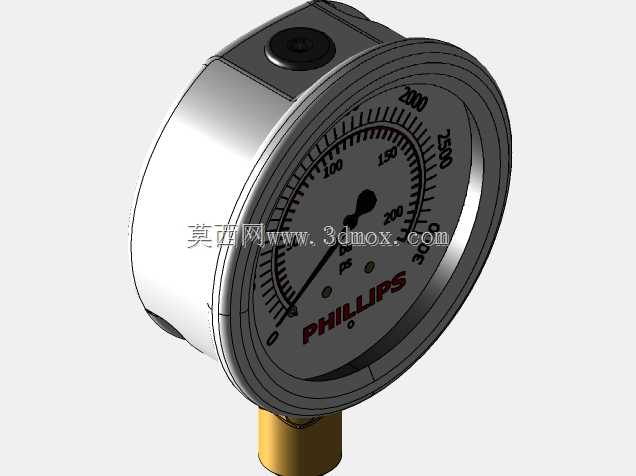

　　底部的外螺纹连接接头为标准管螺纹，和常见的液压测压接头、测压软管接口尺寸匹配，不需要额外做转接接头就能直接安装，接头和表壳的连接位置做了密封焊接，能够承受液压回路的瞬时压力冲击，不会出现接头位置渗油的问题。表壳背面设置了橡胶密封堵头，是内部阻尼油的灌注口，同时也能平衡表壳内部和外界的气压差，避免在不同海拔、温度环境下出现表壳内压异常导致的指针偏移问题。在建模设计过程中，首先要确认表壳的外形轮廓尺寸，保证表壳的外圆直径、厚度尺寸和同量程的常规耐震压力表安装尺寸兼容，这样用户在替换旧表的时候不需要调整安装面板的开孔尺寸，也不需要重新排布管路走向。建模时要还原表盘的刻度分布比例，保证刻度对应的角度和实际压力值的线性关系匹配真实仪表的参数，

　　指针的转动轴位置要和表盘中心完全重合，避免出现指针转动时蹭到表盘玻璃的问题。表蒙采用高强度透明工程塑料或者钢化玻璃材质，建模时要预留表蒙和表圈的安装槽位，保证表蒙压装后和表圈之间的密封间隙均匀，防止车间内的切削液、液压油飞溅渗入表壳内部污染表盘。连接接头的螺纹部分要按照标准管螺纹的参数建模，螺纹的牙型角、螺距、有效螺纹长度都要符合通用标准，保证和现场的接头能够顺畅旋合，不会出现螺纹错牙、密封不严的问题。在实际选型应用时，要注意这款表的量程覆盖0-200bar也就是0-3000psi，适合额定工作压力在140bar以内的液压系统使用，按照仪表选型规范，正常工作压力应该处于量程的1/3到2/3区间，这样既能保证测量精度，

　　也能避免长期处于量程上限附近导致弹簧管产生塑性变形，影响测量精度。安装的时候要注意用扳手卡住接头的六方位置旋紧，不能直接用手拧表壳旋转安装，否则很容易造成表壳和接头之间的焊接位置开裂，导致内部阻尼油泄漏、仪表失效。如果是用于振动特别强烈的液压设备上，还可以搭配压力表阻尼器、压力表开关一起使用，进一步减小压力脉动对仪表的冲击，延长更换周期。这款模型还原了真实耐震液压表的所有外部结构特征，包括表壳的金属拉丝质感、表盘的刻度印刷细节、底部接头的外螺纹结构、表圈的滚压封边结构，在做液压系统三维布管、设备外观装配设计的时候，可以直接调用这个模型，不需要再单独测绘建模，能够有效提升设计阶段的效率，也能保证装配完成后设备的模型和实际安装效果一致，避免出现安装空间预留不足、和周边管路零部件干涉的问题。在做安装空间校核的时候，要注意预留出表壳前方的读数空间，不能被周边的管路、阀块遮挡表盘，同时要预留出扳手拧接头的操作空间，方便后期更换维护的时候不需要拆卸周边的其他零部件。
