CNC原型设备主轴螺母安装座结构设计

　　在小型桌面级CNC原型设备的搭建过程中，主轴的固定支撑结构是直接影响加工精度、运行稳定性的核心部件，本次设计的这款零件正是针对自制原型CNC的主轴安装需求开发的专用支撑座。从实际应用场景来看，这类支撑座多用于DIY原型机、小型教学实训CNC设备以及桌面级精雕设备的主轴装配环节，需要同时承担主轴径向载荷承载、轴向位置限位、周边油路气路管线避让、附属螺母组件安装定位的多重作用，不能简单套用标准型材支座的结构，必须匹配自制设备的非标准安装空间。

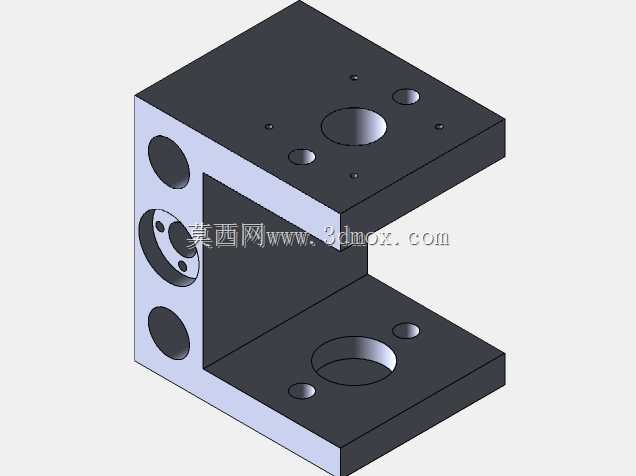

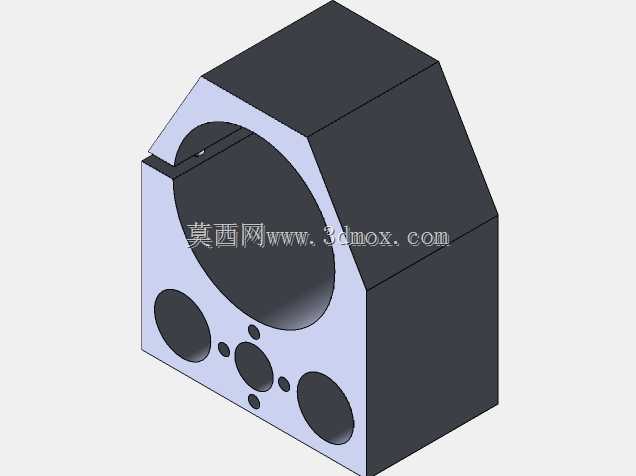

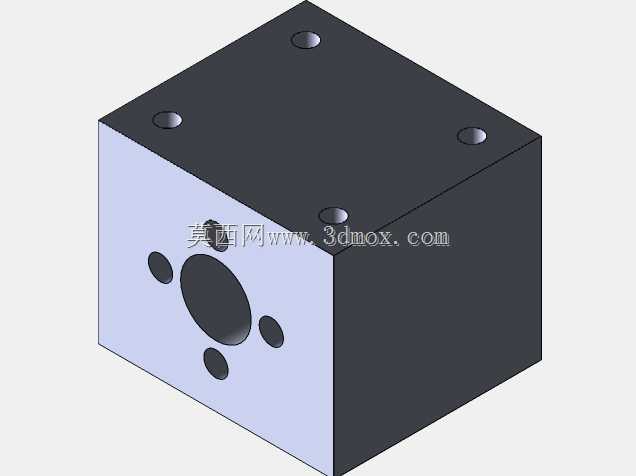

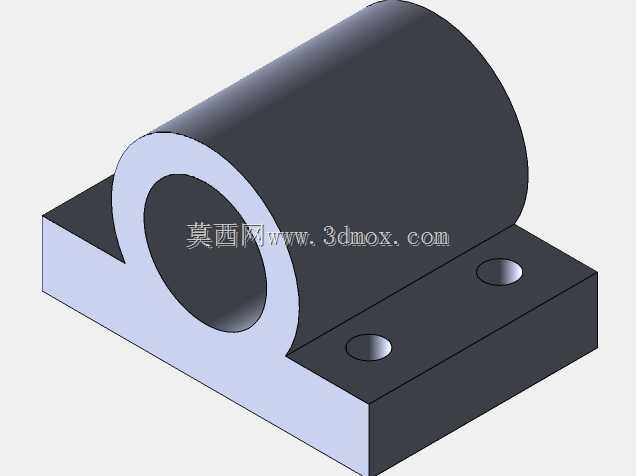

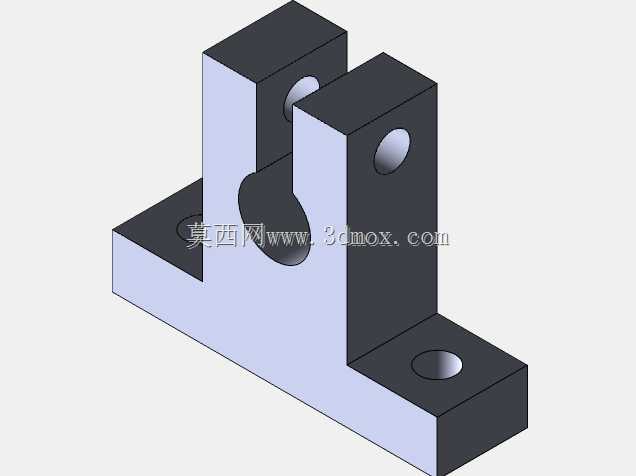

　　从功能特性层面拆解，该零件主体采用块状承力结构，上部开设大直径主轴穿装孔，孔侧设计开口式锁紧槽结构，装配时可通过螺栓收紧开口间隙，实现对主轴外圈的抱紧固定，相比传统的法兰盘螺栓锁紧方式，这种开口抱紧结构能在不额外增加零件厚度的前提下获得更大的抱紧接触面积，有效降低主轴高速运转时的径向窜动。零件正面分布的多组不同直径圆孔，并非减重设计，而是对应不同规格的锁紧螺母、调节顶丝、油路接头的安装位，其中三个大直径圆孔分别对应主轴锁紧螺母的操作避让位、Z轴丝杠副的螺母安装位、冷却管路的穿装通道，周围分布的小圆孔则是用于安装固定端盖、行程触发挡片的螺纹底孔位，所有孔位的位置度公差均控制在0.02mm以内，避免装配时出现干涉。

　　设计思路上，没有采用常规的方形支座结构，而是将零件上部非承力区域做斜切处理，一方面是为了避让主轴运转时的刀具夹头旋转空间，防止加工过程中零件本体与刀柄、工件夹具发生碰撞，另一方面斜切结构可以减少零件整体重量，降低Z轴滑台的运动负载，提升Z轴进给的响应速度。零件的安装边界经过反复校核，底部安装面的平面度要求达到0.01mm，安装孔的中心距与Z轴滑台的T型槽间距完全匹配，不需要额外制作转接板即可直接安装，零件的整体外轮廓尺寸控制在120mm100mm80mm范围内，适配市面上常见的42mm、52mm直径的风冷主轴安装需求，开口槽的锁紧螺栓孔采用M6规格，锁紧力矩控制在8N·m时即可提供足够的抱紧力，不会出现主轴打滑移位的问题。

　　在结构强度校核环节，针对主轴满负荷切削时的径向切削力做了有限元验证，零件材料选用6061铝合金时，最大变形量出现在开口槽的顶端位置，变形量仅为0.008mm，完全满足原型设备加工软金属、工程塑料时的刚度要求，不会因为切削振动导致支座变形影响加工精度。零件上的所有孔边缘均做了C0.5的倒角处理，既可以去除加工毛刺，也能避免安装时刮伤主轴外圈、管线外壁，大直径主轴孔的内圆粗糙度控制在Ra1.6，保证抱紧时的接触摩擦力均匀，不会出现局部应力集中导致的主轴外圈压痕问题。

　　从实际装配逻辑来看，该零件在安装时首先将主轴从上部穿入大孔，预紧开口槽的锁紧螺栓调整主轴的同轴度，待主轴与Z轴运动方向的平行度校准完成后，再依次安装正面的锁紧螺母、调节顶丝，将冷却管路穿过对应的预留孔连接到主轴夹套上，最后通过底部的安装孔将整个支座固定在Z轴滑台上，整个装配过程不需要复杂的专用工装，普通内六角扳手即可完成全部操作。考虑到原型设备迭代调整的需求，零件上额外预留了两个小圆孔作为扩展安装位，后续加装主轴防尘罩、冷却喷嘴、对刀仪支架时不需要重新打孔，直接利用预留孔位即可安装，减少二次改装的工作量。
