多叶片径向离心式叶轮结构设计

　　该叶轮属于典型径向出流旋转部件，整体由中心轮毂、环形基体与多片放射状叶片组成，叶片沿圆周近似均布，外缘带有弯折成型段，工作时随轴高速旋转，对进入叶道的空气或轻质流体施加离心作用，使其沿径向向外加速排出，可在通风换气、设备散热、小型鼓风、物料气流输送等场景中作为核心做功元件使用。

　　从实际装配边界看，叶轮中心设置同轴安装孔，用于与驱动轴配合，孔位与轮毂区域构成主要传力结构；建模时需保证安装孔轴线与叶轮回转中心重合，避免旋转过程中产生偏心质量。轮毂周围的环形盘体承担叶片固定与载荷传递作用，叶片根部与盘体连续过渡，能够降低应力集中，外缘折弯部分则对流出气流具有导向和约束效果，使流体在离开叶道时保持较稳定的方向。

　　叶片采用宽幅薄板曲面形式，沿径向从中心向外延伸，相邻叶片之间形成独立流道。旋转时，叶道内介质受叶片推动获得速度能，压力沿外径方向逐步升高。叶片数量较多，可在相同外径下提高对介质的作用频率，使出口流量相对连续，同时降低单叶道脉动；叶片末端的异形轮廓并非单纯造型处理，而是兼顾出流方向、结构刚性与运动干涉边界，在壳体或风罩内部旋转时，需要与内壁保持均匀径向间隙，间隙过小容易因制造误差或热膨胀发生擦碰，过大则会增加回流损失。

　　设计这类叶轮时，首先要确定安装轴径、轮毂外径、叶轮总外径和轴向宽度。外径直接影响线速度与压升能力，在相同转速下，外径越大，外缘线速度越高，可获得更强的离心增压效果，但转动惯量和不平衡风险也会同步增加。轴向宽度关系到叶道通流面积，宽度增大可提升过流能力，却会使叶片悬臂面积增加，对材料厚度和根部连接强度提出更高要求。中心孔周围应保留足够轮毂厚度，以承受扭矩传递和键连接或紧固件压紧产生的局部应力；若采用过盈配合，还需校核轮毂壁厚对装配应力的承受能力。

　　叶片曲面构建通常以中心回转轴线为基准，先在圆周方向规划叶片等分角度，再绘制单片叶片的径向轮廓、折弯角度和厚度，最后通过阵列方式形成完整叶轮流道。阵列过程中要关注叶片首尾相位一致性，任何角度偏差都会造成质量分布不均，进而在高速旋转时引起振动。叶片与盘体交接处宜采用圆角或连续曲面过渡，尤其在根部高应力区，尖锐交线容易在反复气动载荷和离心载荷下成为裂纹起始位置。对于薄板冲压或塑料成型方案，还需考虑拔模方向、壁厚均匀性和成型后变形控制；对于金属切削加工方案，则要关注刀具可达性、叶片曲面加工余量以及动平衡去重位置。

　　从功能匹配角度，叶轮入口通常位于中心区域，介质沿轴向进入后被叶片捕获，再转向径向流出，因此中心盘面孔区与叶片入口边缘的过渡会影响进气阻力。若入口空间受限，叶片内缘形状应尽量减少突变，使气流平顺进入叶道；出口侧则需要与蜗壳、导风罩或风道衔接，叶片外端折弯角应与后续流道方向相协调，以降低冲击损失。对于散热设备，叶轮常与电机轴直接连接，此时结构紧凑、装拆方便是重要约束；对于独立风机单元，则可能通过联轴器或带传动连接，叶轮本身需要更高的动平衡等级和疲劳安全裕度。

　　安装校核时，除轴孔配合外，还应检查叶轮轴向定位面、锁紧件空间以及外轮廓与防护罩的最小距离。旋转件外侧一般需要设置防护结构，防止异物进入叶道，同时避免人员接触高速叶片。叶轮与电机或主轴装配后，应按实际工作转速进行平衡校验，重点控制外径处的剩余不平衡量，因为叶片位于较大半径位置，微小质量偏差都会产生明显离心力。

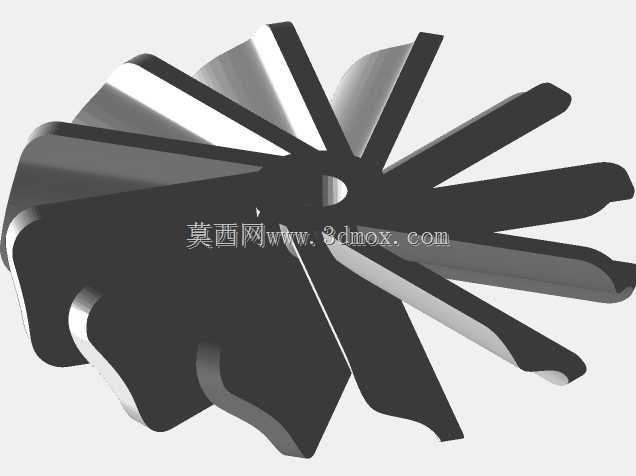

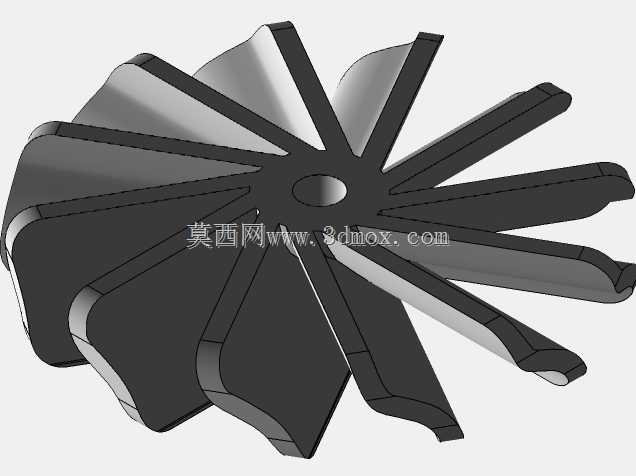

　　三维建模中，该结构清晰展现了多叶片阵列、中心同轴孔、径向叶道和外缘折弯特征之间的关系，可用于通风设备方案布局、转子类零件结构练习、叶轮干涉检查以及加工成型工艺分析。
