可调式带长槽安装支架滑轮组件

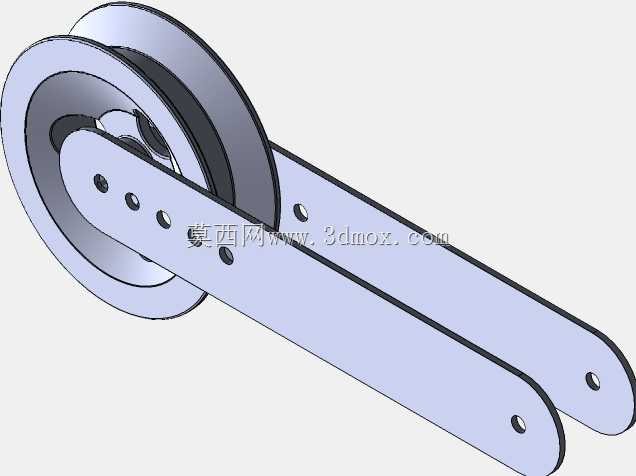

　　这套滑轮与可调支架组件，在轻载物料输送、小型工装导向、线缆牵引排布这类场景里的适配性很强，日常做设备改造、小型工装搭构的时候经常会用到这类构件。先看支架部分，采用双片平行板式结构，两片支架板对称夹持滑轮，相比单片悬臂式的安装结构，双板夹持能让滑轮的转轴两端都得到支撑，运行过程中不会出现单侧受力偏摆的问题，哪怕牵引方向存在小幅偏载，也能保持滑轮转动顺畅，不会出现卡滞、转轴过早磨损的情况。支架板上沿长度方向加工了多个等距排布的安装孔，靠近滑轮铰接端的孔位用来固定滑轮转轴，远离滑轮的长条段上的孔位则是用来调整安装位置——实际装配的时候，可以根据现场的张紧需求、安装空间边界，选择不同的孔位与设备机架固定，

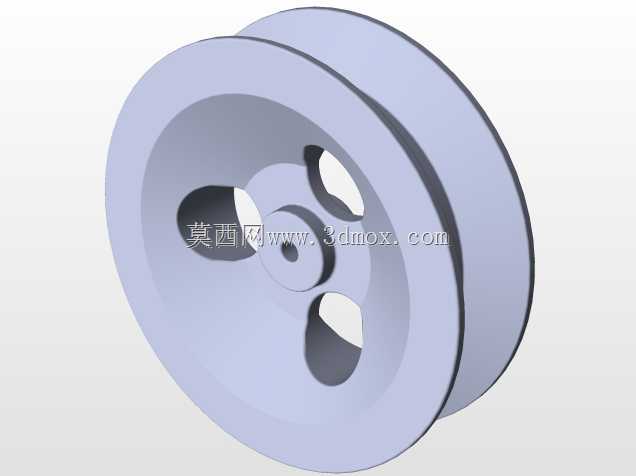

　　也可以配合长螺栓实现一定范围内的无级位置调整，不用额外加工适配安装板，能大幅降低现场改造成本。滑轮部分采用标准的带轮缘槽型结构，轮槽的弧度做了适配圆截面牵引件的优化，不管是牵引钢丝绳、尼龙绳还是小型圆皮带，都能卡在轮槽中心位置，运行过程中不会出现脱槽、跑偏的问题；轮缘的直径和厚度做了匹配轻载场景的优化，既保证了足够的牵引包覆角，又不会因为尺寸过大占用多余安装空间。从安装边界来看，支架的长条段长度可以覆盖常规的张紧行程需求，双板平行间距刚好容纳滑轮的宽度，整体安装后不会在滑轮两侧突出过多结构，在空间紧凑的设备内部也能顺利布置。设计的时候特意将滑轮的铰接孔与支架板上的安装孔做了同轴度公差约束，装配后滑轮的转动平面和支架板平面保持垂直，

　　牵引件运行时不会出现侧向摩擦，既能降低牵引过程的阻力，也能减少轮槽和牵引件的异常磨损。实际使用中，这类组件常被用在小型皮带输送线的末端张紧结构里，代替固定位置的张紧轮，当皮带运行一段时间出现松弛伸长时，只需要松开支架的固定螺栓，调整支架的安装位置就能重新张紧皮带，不用拆解整条输送线；在小型起重吊具的导向结构里，这套组件也能作为定滑轮使用，双板支架可以直接固定在吊具的横梁上，可调孔位能适配不同的吊点间距，满足不同起吊位置的导向需求；在线缆布设的施工工装里，它还能作为线缆牵引的导向轮，支架可以临时固定在脚手架或者设备框架上，调整位置后让线缆牵引方向保持顺畅，避免线缆拖拽过程中与硬棱边摩擦损伤外皮。结构上没有多余的复杂构件，

　　所有板件都采用等厚板材加工，加工工艺性好，不需要复杂的铸锻工序，常规的激光切割、钻孔、折弯工序就能完成支架的加工，滑轮部分采用标准机加工艺就能成型，后期维护也很方便，滑轮磨损后只需要拆下转轴更换滑轮即可，不用整体更换整个组件，备件成本很低。转轴的两端采用卡簧限位的固定方式，装配和拆解都不需要专用工具，日常维护的时候可以快速完成拆装。另外双板支架的末端做了圆角处理，安装过程中不会划伤操作人员，也不会刮蹭相邻的管线或者构件，在设备内部密集布线布管的场景里使用也不会产生干涉。从受力角度来看，支架板上的安装孔排布避开了应力集中的位置，当滑轮承受牵引载荷时，载荷会通过转轴均匀传递到两片支架板上，再通过安装孔分散到固定的机架上，不会出现局部应力过大导致支架板变形的问题，在额定的轻载工况下长期运行也能保持结构稳定性。
