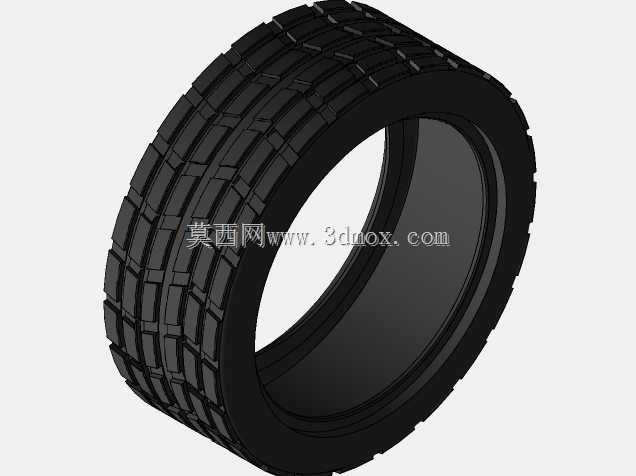

乘用车块状花纹橡胶轮胎结构设计

　　在整车行走系统的匹配设计中，轮胎作为直接与路面接触的核心承载部件，其结构合理性直接决定车辆的抓地表现、行驶平顺性与NVH控制水平，本次完成的块状花纹橡胶轮胎结构，主要面向非铺装路面占比偏高的城郊通勤、轻越野使用场景，兼顾日常铺装道路行驶的耐磨需求。从实际使用场景出发，这类块状花纹轮胎常见于紧凑型SUV、跨界乘用车型的配套选型，区别于对称细纹的城市通勤轮胎，其胎面采用独立块状花纹块布局，花纹沟深度与宽度均大于普通公路胎，能够在泥泞、碎石路面快速排泥、嵌入碎石后实现自清洁，避免花纹沟被异物填塞导致抓地力骤降，同时块状结构的边缘在车辆转向、制动时能够提供额外的咬合摩擦力，降低湿滑路面的侧滑风险。

　　设计过程中首先明确了轮胎与轮辋的安装匹配边界，胎圈位置采用刚性增强结构，确保轮胎充气后与轮辋贴合面的密封压力均匀，避免高速行驶时出现胎圈脱开、慢泄气的问题；胎侧区域做了适度的厚度渐变设计，在轮辋安装位置预留了足够的压缩余量，既保证安装时胎圈能够顺利滑入轮辋卡槽，又能在车辆经过颠簸路面、胎侧发生形变时吸收部分冲击能量，减少硬冲击直接传递到悬架系统。胎面花纹的排布做了错位优化，相邻花纹块的周向位置错开一定角度，避免轮胎滚动时花纹块同时接触地面产生周期性的冲击噪音，每个独立花纹块的边角做了小圆弧过渡处理，避免长期使用过程中花纹块边角出现应力集中导致的崩块、异常磨损问题；花纹沟的底部设计了微小的凸起结构，能够在轮胎滚动挤压花纹沟时，

　　将嵌入沟内的小石子主动弹出，减少石子卡在花纹沟内反复穿刺胎面造成的早期损伤。从安装尺寸边界来看，该轮胎的断面宽度、扁平比参数适配主流17英寸乘用车铝合金轮辋，轮胎充气后的整体外径与车辆轮拱的预留间隙匹配，不会在转向极限位置、悬架最大压缩行程时出现轮胎与轮拱内衬、悬架摆臂的干涉问题；胎面的接地印痕设计为近似矩形，确保轮胎在标准胎压下接地压力分布均匀，避免胎肩或胎冠中心位置出现偏磨，延长轮胎的实际使用寿命。结构设计时还考虑了不同载荷下的形变量控制，胎体内部的帘线层排布角度经过反复校核，确保轮胎在额定载荷下的径向形变量处于合理区间，既不会因为形变量过大导致滚动阻力过高、油耗上升，也不会因为刚度过大导致滤震效果变差、影响乘坐舒适性。

　　针对日常使用中常见的胎侧刮蹭路沿的场景，胎侧靠近胎圈的位置做了厚度增强，轻微刮蹭不会直接损伤内部帘线层，降低日常使用中的故障概率；胎面胶料的厚度分布也做了差异化设计，胎冠中心接触区域的胶层厚度略高于胎肩位置，匹配车辆行驶时胎面的磨损规律，让轮胎整个生命周期内的磨损量更均匀。在三维建模过程中，对花纹块的曲面做了连续曲率处理，所有过渡位置没有尖锐棱角，既符合橡胶硫化成型的工艺要求，避免模具加工时出现清角困难、硫化时胶料填充不满的问题，也能保证实际生产出的轮胎外观一致性，减少成型后的修边工作量。胎圈内部的钢丝圈结构在模型中做了简化但保留了安装定位的关键尺寸，确保后续做整车装配仿真、轮胎运动干涉检查时，模型的尺寸精度能够满足仿真要求，不需要额外做大量的模型修复工作。
