施劳布斯托克型机械安装固定支座结构

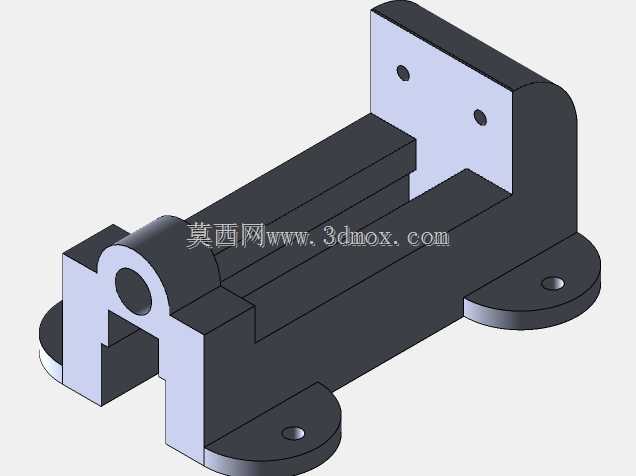

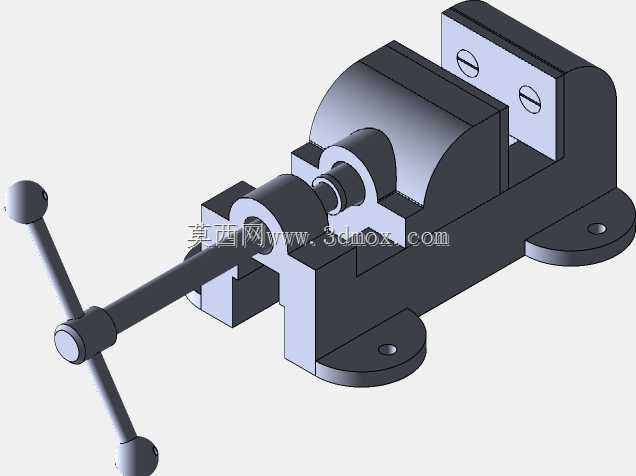

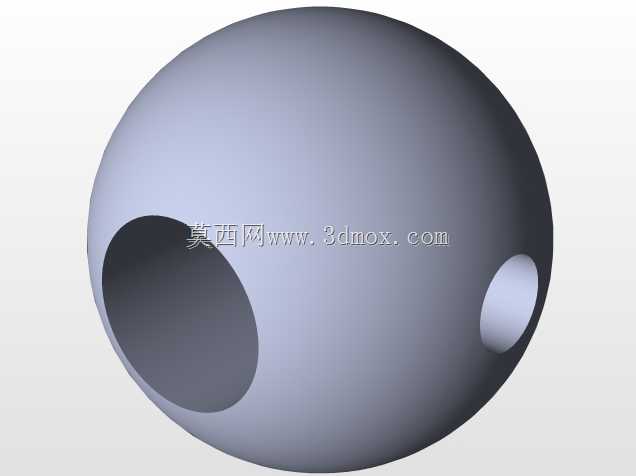

　　这类固定支座在轻工生产线、小型物料输送设备、台式加工辅具的机架搭建场景中十分常见，主要承担轴类零件、滑动模组的承载与定位功能，是设备中连接运动部件与固定机架的核心衔接构件。从结构细节来看，主体采用一体化铣削成型的基座主体，底部设置两个带沉孔的圆形安装法兰，法兰面与基座底面保持严格的共面公差，安装时可通过内六角螺栓直接固定在型材机架或钢板工作台面上，沉孔设计能够保证螺栓头完全埋入法兰面内，避免突出结构干涉后续部件的装配，两个安装孔的孔距按照常用工业铝型材的槽距标准设定，能够直接适配40系列、50系列标准铝型材的安装孔位，无需额外加工转接板。支座上部设置两处垂直安装面，其中一处为带两个定位销孔的立式挡板，另一处为带半圆轴承孔的支撑端，

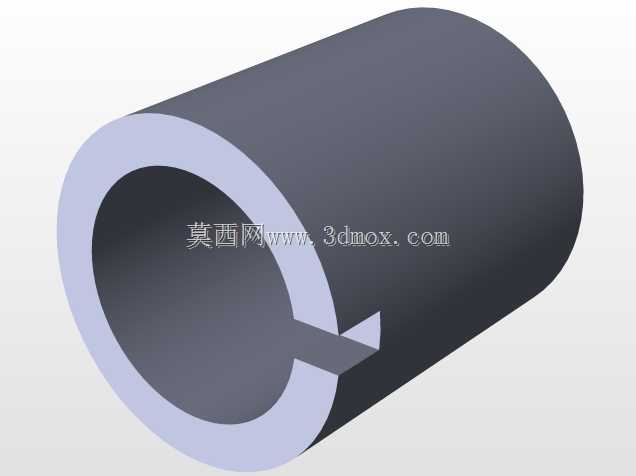

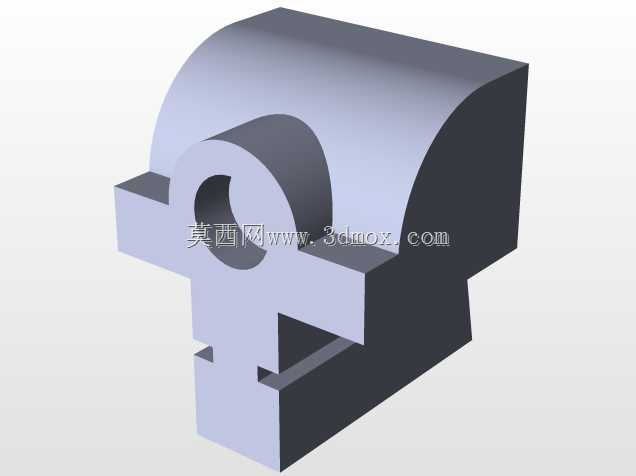

　　半圆孔的内径按照常规小直径光轴的尺寸公差加工，孔壁表面粗糙度控制在Ra1.6以内，能够直接配套铜套或者微型滚动轴承使用，实现转轴的低摩擦转动支撑；立式挡板上的两个销孔位置与半圆孔的中心保持严格的位置度公差，装配时可通过定位销快速完成端盖或者限位块的定位，减少现场装配的调整工作量。基座中部设置两条平行的导向槽结构，槽宽与槽深按照标准滑块的尺寸设计，既可以作为滑动部件的运动导向轨道，也可以作为调整垫片的安装位，当需要调整轴系的中心高度时，可在导向槽内加装不同厚度的调整垫片，无需重新加工支座本体即可实现装配尺寸的微调。设计过程中优先考虑了加工工艺性，主体的所有外棱角均做了C2的倒角处理，既避免加工和装配过程中锐边划伤操作人员，

　　也能够减少应力集中，提升构件的长期承重抗变形能力；支座的壁厚按照最大承载150kg的静载荷工况做了受力仿真验证，主体壁厚不小于8mm，承重部位的壁厚加厚至12mm，在保证整体刚度的前提下尽可能去除了非承重区域的多余材料，降低构件自身重量。安装边界方面，整体长度控制在160mm以内，宽度方向最大尺寸为80mm，立式安装面的高度为70mm，底部两个安装法兰的直径为35mm，沉孔深度为5mm，适配M8规格的内六角安装螺栓；半圆轴承孔的中心距离基座底面的高度为45mm，这个中心高尺寸能够匹配多数小型输送辊、从动轮的安装高度要求，无需额外垫高即可实现与主动轮的中心对齐。实际使用过程中，这类支座不需要做额外的表面处理，

　　常规45号钢材质加工完成后做发黑防锈处理即可满足普通车间环境的使用要求，如果应用在潮湿或者有腐蚀性介质的工况中，也可以更换为304不锈钢材质加工，整体结构不需要做改动，仅需调整对应位置的公差即可适配不同材质的加工特性。在装配逻辑上，该支座采用了模块化的设计思路，上部的立式挡板与半圆支撑端的相对位置固定，用户可根据自身需求在挡板上加装行程开关、阻尼块或者限位螺杆，实现对转轴转动角度、滑动部件行程的限制，不需要在支座本体上重新焊接或者钻孔，所有扩展安装位都预留了对应的螺纹孔或者光孔位置，能够大幅缩短现场设备改造的装配周期。从受力传递路径来看，转轴或者滑动部件承受的径向载荷会通过半圆孔、导向槽直接传递到基座主体，再通过底部的两个安装法兰均匀分散到安装机架上，不会出现局部应力集中的问题，长期承受交变载荷的工况下也不容易出现开裂或者变形的问题。
