直列四缸四冲程发动机曲柄连杆机构

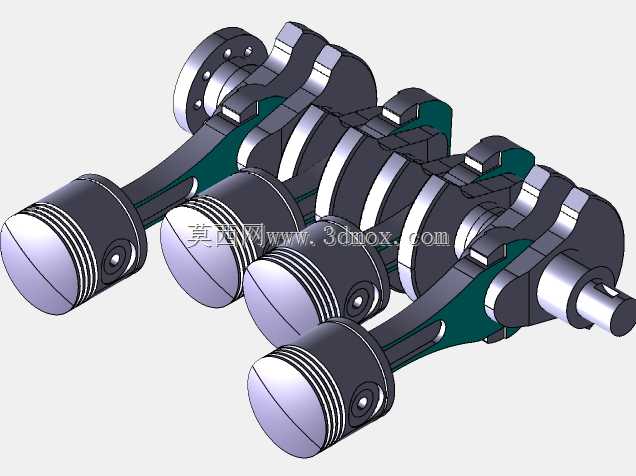

　　这套直列四缸曲柄连杆总成，是往复式内燃机实现热能向机械能转换的核心执行部件，广泛适配乘用车、小型工程机械、农用动力机组的四冲程汽油或柴油动力单元，直接决定动力输出的平顺性与机械转换效率。从结构布局来看，四个活塞沿曲轴轴向等距排布，相邻工作缸的曲柄销呈180度相位差布置，可保证四个缸的做功行程交替叠加，将活塞的往复直线运动持续转化为曲轴的旋转扭矩输出，相比单缸、双缸结构，能大幅降低动力输出的脉冲波动，减少整机运转时的振动量级。

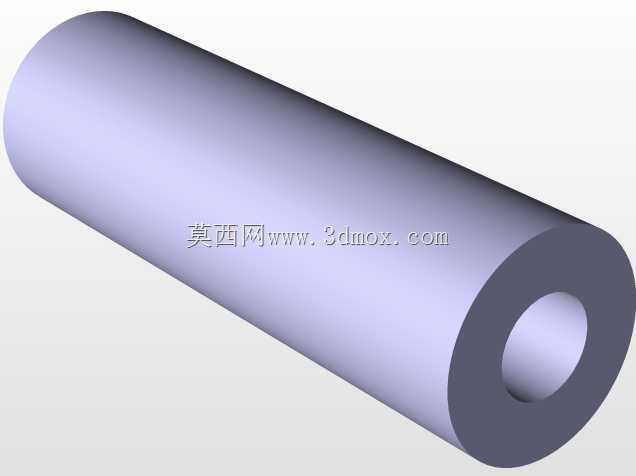

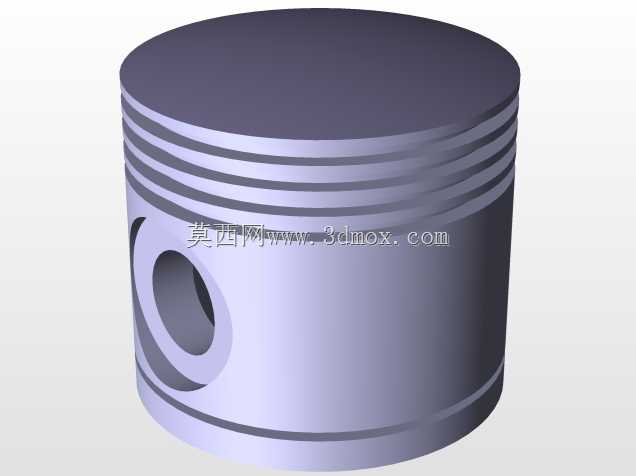

　　设计阶段首先要匹配整机的排量与压缩比参数，活塞顶面的燃烧室凹坑造型、活塞环槽的排布精度，直接影响缸内密封性能与燃烧效率；活塞销孔的偏心设计，可抵消活塞换向时对缸壁的侧向敲击力，降低冷启动敲缸风险。连杆采用工字形截面结构，在保证抗弯、抗扭刚度的前提下尽可能降低往复运动质量，减少曲轴高速旋转时的惯性载荷；连杆大端采用斜剖分结构，便于维修拆装时从缸套上方抽出活塞连杆组，剖分面的定位齿结构可保证大端盖装配时的同轴度，避免轴瓦偏磨。

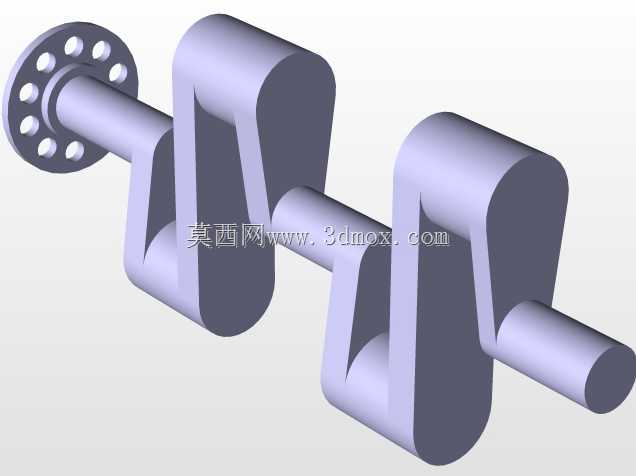

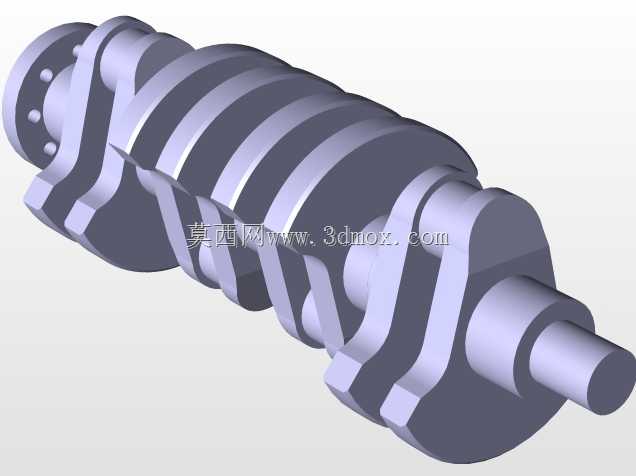

　　曲轴采用全支撑结构设计，每个曲柄销两侧都设置主轴颈支撑，可大幅提升曲轴的抗弯刚度，承受高转速下的爆发压力与惯性力复合载荷；主轴颈与曲柄销之间的过渡圆角采用滚压强化处理，可降低应力集中系数，避免长期交变载荷下出现疲劳断裂；曲轴前端的轴伸结构用于驱动正时机构、水泵、机油泵等附件，后端的法兰结构用于连接飞轮总成，存储做功行程的冗余动能，带动活塞顺利完成排气、进气、压缩三个非做功行程。

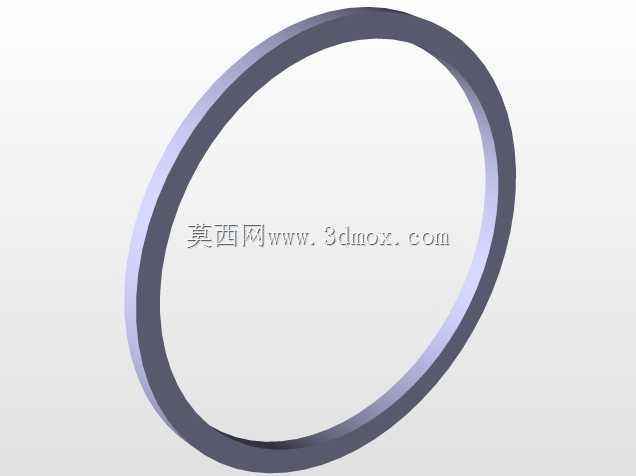

　　从安装边界来看，整套机构的轴向尺寸需匹配缸体的曲轴箱长度，主轴颈的直径与同轴度公差需和缸体主轴承座孔、轴瓦参数完全适配，活塞的裙部型线采用中凸变椭圆设计，可补偿热态下的膨胀变形，保证活塞在缸套内往复运动时的配合间隙均匀，避免拉缸故障；活塞环的开口间隙、侧隙参数需根据不同的缸径与工作温度区间设定，兼顾密封性能与润滑控油效果。

　　实际应用中，这套机构的运动精度直接影响整机的动力输出、燃油消耗与排放水平，建模过程中需严格验证活塞上止点、下止点的行程参数，确保与配气机构的正时相位精准匹配，避免出现气门碰撞活塞的干涉问题；各运动副之间的润滑通道需在设计阶段同步校核，保证压力机油能够顺利到达主轴颈、连杆轴颈、活塞销等摩擦表面，形成稳定的油膜降低磨损。针对不同的动力调校需求，还可通过调整曲柄半径改变活塞行程，匹配不同的排量与扭矩输出特性，满足不同功率等级的动力配套需求。
