商用门店肉类烤制加工设备结构

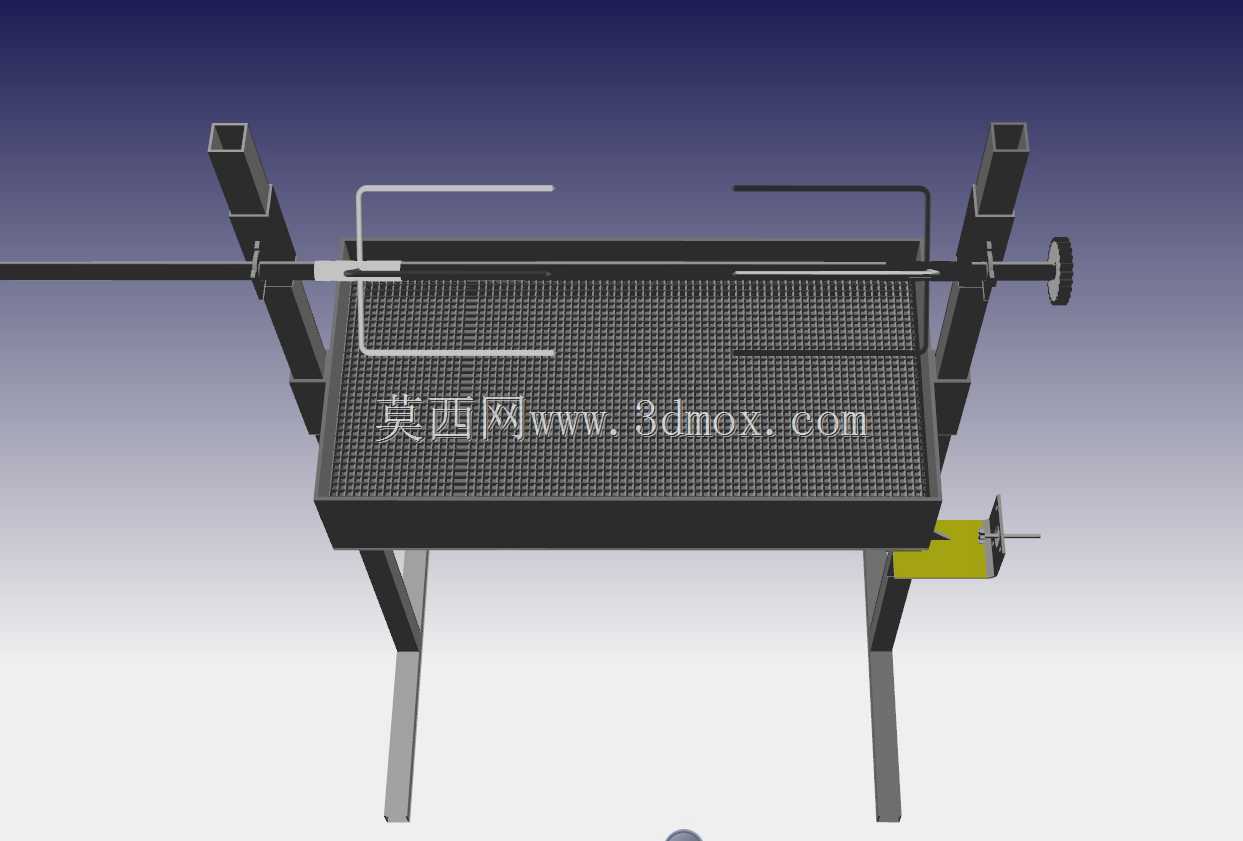

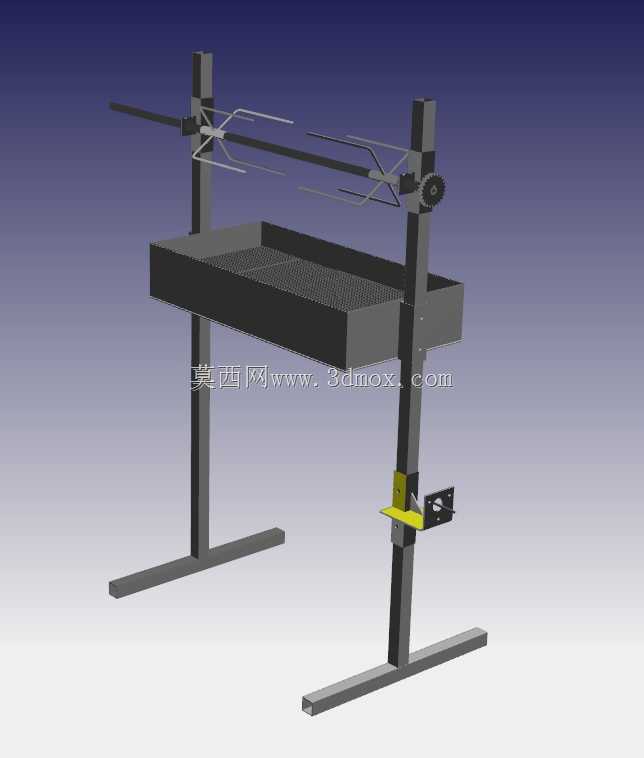

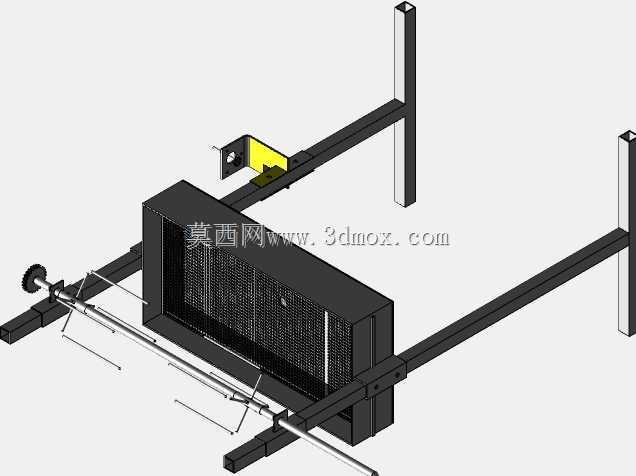

这套结构针对线下餐饮门店的现制烤肉作业场景设计，核心服务于门店明厨或后场的批量肉类烤制工序，区别于家用小型烤具，整体结构围绕长时间高频次商用作业的稳定性做布局。从实际使用逻辑出发，设备采用双侧支撑的框架式安装结构，两侧立式支腿作为主要承力载体，横向主梁贯穿支腿中部预留安装位，可直接适配门店操作台的固定开孔，也可搭配独立支架落地放置，安装边界预留了150mm的操作间隙，避免烤制过程中操作人员肢体触碰高温区域。核心烤制腔体采用网栅式围挡结构，正面为密集冲孔网板，既可以阻隔炭火或加热管的明火外溢，又能保证热辐射充分接触待加工肉料，腔体内部预留了加热源的放置空间，可根据门店需求适配炭烤槽或电加热模组，无需额外改动主体框架。送料机构采用贯穿式长轴设计，搭配可调节的卡位夹具，能够固定整排待烤的肉串或大块肉排，轴端预留手摇驱动接口，也可外接小型减速电机实现自动翻转，夹具的卡位间距可根据食材尺寸灵活调整，适配从常规肉串到整块肋排的不同加工需求。设计过程中优先考虑了商用场景的清洁维护需求，所有与食材、油烟接触的部件均采用快拆式连接结构，网板、接油盘无需工具即可直接拆卸清理，框架的边角全部做圆弧过渡处理，避免清洁过程中划伤操作人员。框架上的黄色防护挡板设置在驱动端与高温腔体的衔接位置，既可以阻挡油烟向操作侧扩散，也能避免操作人员误触转动的驱动轴，支腿底部预留了调平螺栓的安装位，可适配地面不平整的门店后厨环境，保证长轴转动过程中无卡滞。整体结构的受力经过校核，双侧支腿的截面尺寸满足满载烤制时的承重需求，横向主梁的挠度控制在允许范围内，长时间高温作业下不会出现结构变形，所有连接位均采用标准紧固件，后期维护更换配件无需定制加工，适配餐饮行业快修快换的实际运维需求。
