铰接式连杆关节连接结构

　　这类铰接关节结构在往复传动机构里的应用占比极高，从液压执行机构的杆端连接，到自动化生产线的连杆传动单元，再到工程机械的操纵杆系，几乎所有需要实现定角度摆动、同时传递轴向拉压载荷的连接位置，都会用到同原理的结构。不同于刚性固定的法兰或螺纹连接，这类关节的核心作用是补偿两端连接件的安装角度偏差，避免杆系在运动过程中因为同轴度误差产生附加弯曲应力，最终导致杆件疲劳断裂或者连接位卡滞。

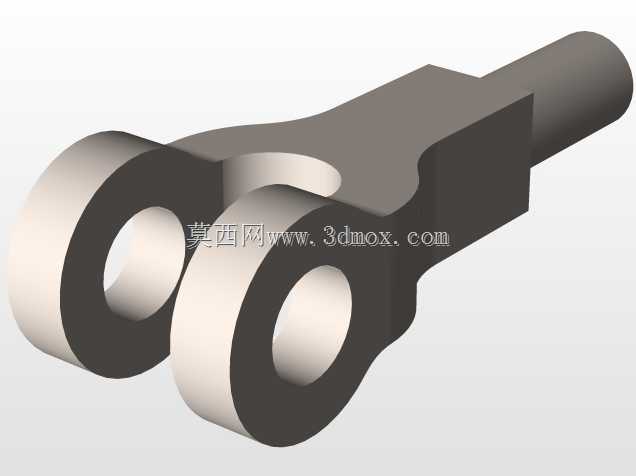

　　从结构功能来看，这个关节组件分为三个核心功能段：两端的圆柱杆段是装配对接段，分别插入对应连接件的安装孔内，通过过盈配合或者横向销钉实现周向与轴向固定，保证载荷传递过程中不会出现松脱；中间的铰接副是核心功能区，采用销轴贯穿两个对接耳板的结构，耳板与销轴之间预留了合理的配合间隙，既可以保证绕销轴轴线的自由转动，又能控制径向窜动量在允许范围内，避免运动过程中出现冲击异响。

　　设计这类结构的时候，首先要核算的是杆身的拉伸应力，也就是杆身横截面积需要匹配额定轴向载荷，保证在最大工作拉力下的应力值低于材料的许用应力，通常这类受力杆件会选用40Cr调质处理，兼顾强度与韧性，避免冲击载荷下发生脆断。铰接位的力矩计算需要同时考虑径向分力带来的附加弯矩，不能单纯按纯拉伸工况核算，因为实际工作中关节存在摆角的时候，轴向力会对销轴产生偏心弯矩，这个弯矩值需要结合最大摆角、销轴的支撑跨距来计算，保证销轴的弯曲强度、耳板孔壁的挤压强度都满足工况要求。

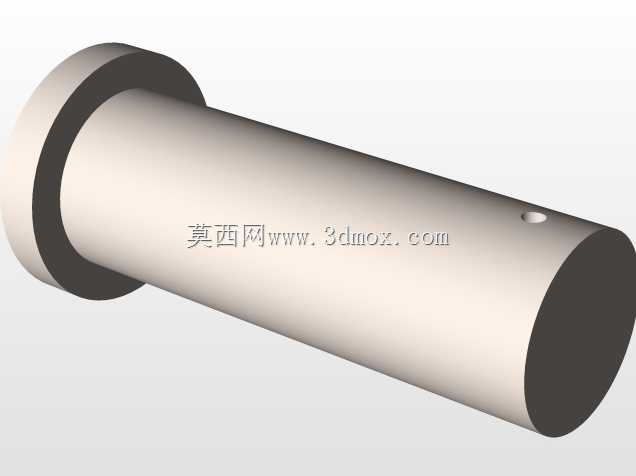

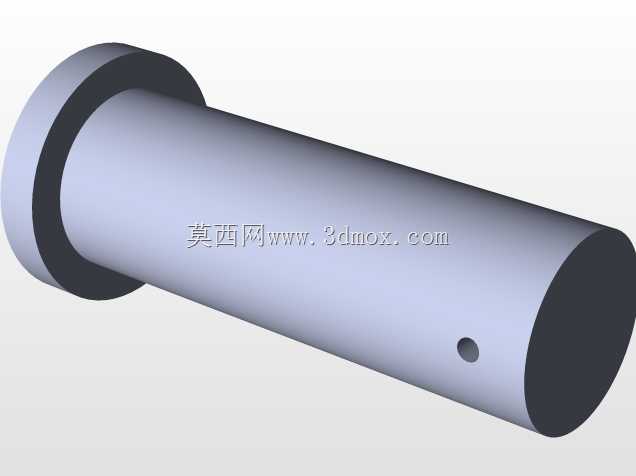

　　外形尺寸的边界约束上，两端圆柱杆的直径需要匹配对接件的安装孔公差，通常采用h7的公差带，既保证装配顺畅，又不会因为间隙过大产生载荷冲击；铰接段的外轮廓宽度需要小于安装空间的最小开口尺寸，避免摆动过程中与周边结构发生干涉；销轴的长度需要保证两端穿出耳板后有足够的空间安装卡簧或者锁紧挡圈，防止销轴在运动过程中轴向窜出。安装的时候需要注意，两端杆段的插入深度要达到设计值，不能出现半孔装配的情况，否则会大幅降低连接的接触强度，铰接副装配时需要在销轴表面涂抹润滑脂，降低转动过程中的磨损，延长维护周期。

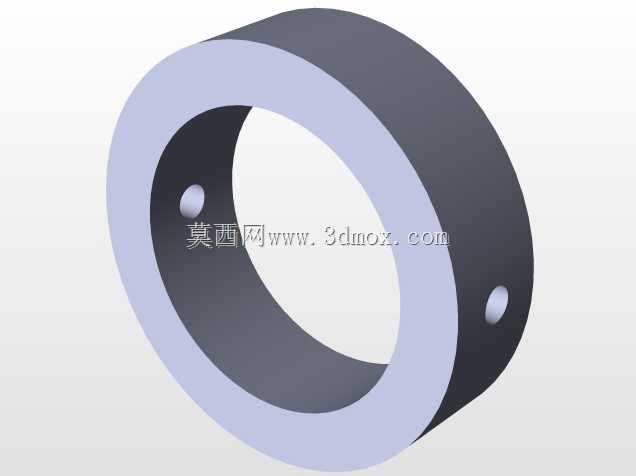

　　实际工况中，这类关节常见的失效形式有三种：一是杆身与耳板连接的过渡位置因为应力集中产生疲劳裂纹，所以设计时在过渡位置会做圆角处理，避免直角台阶带来的应力集中系数过高；二是耳板孔壁因为长期挤压出现磨损变形，导致铰接间隙变大，运动精度下降，所以通常会在耳板孔内压装铜套作为耐磨件，磨损后只需要更换铜套即可，不用更换整个关节组件，降低维护成本；三是销轴因为长期受交变弯矩作用出现弯曲变形，导致转动卡滞，所以销轴的材料通常会选用比耳板更高硬度的合金钢，表面做淬火处理提升耐磨性与抗弯曲能力。

　　在不同的应用场景下，这个结构的细节会做对应调整：如果用在食品加工设备里，会选用不锈钢材质，表面做抛光处理，避免积尘滋生细菌，同时采用食品级润滑脂；如果用在户外工程机械里，会在铰接位置增加防尘密封圈，避免泥沙进入铰接副加剧磨损；如果用在精密传动设备里，会采用更小的配合间隙，同时选用滚针轴承替代铜套，提升转动灵活性与传动精度。整个结构的建模过程需要重点关注配合面的公差设定，不同配合性质的面要区分建模精度，装配时要验证整个摆动行程内的干涉情况，保证在最大摆角位置，两端的杆件不会和铰接耳板发生碰撞，同时要核算整个组件的重量，在满足强度要求的前提下尽量做轻量化处理，降低运动过程中的惯性冲击。
