带管道放大器的拉动罩式洗涤器结构设计

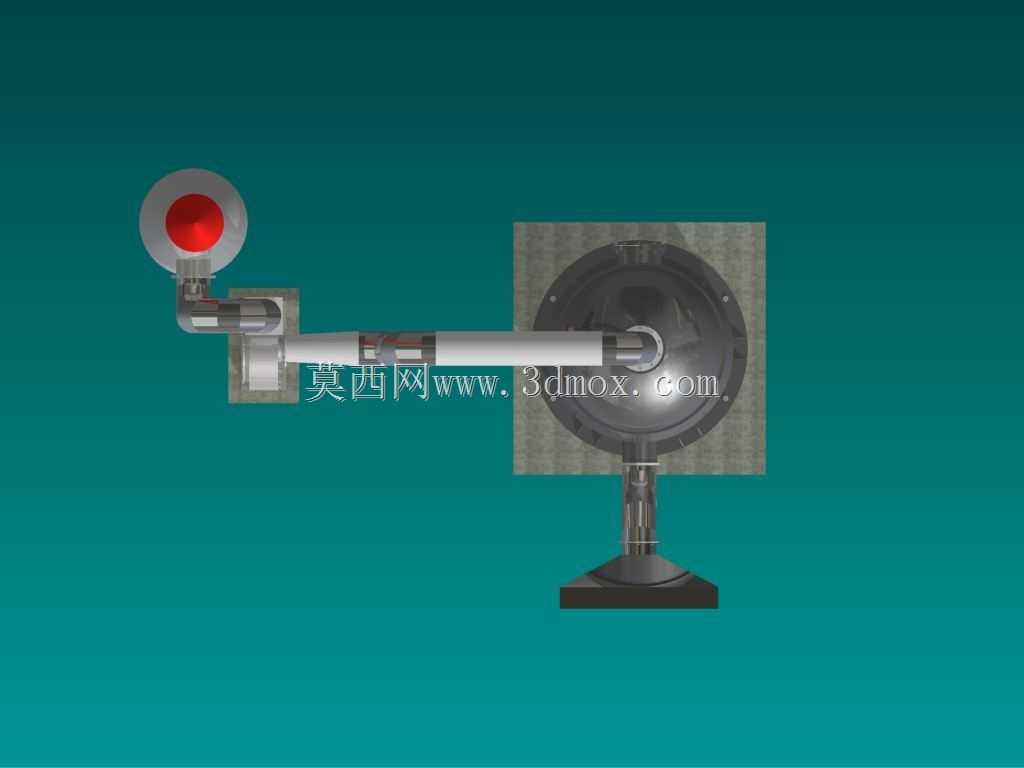

　　设计时首先考虑的是安装边界的适配性，主体洗涤段的安装法兰采用通用管路对接标准，可直接匹配同通径的工业管路，横向延伸的管道放大器段长度控制在常规管路支架的跨距范围内，不需要额外增设中间支撑点，左侧控制端的操作空间预留满足手动操作的最小回转半径，现场安装时不需要对周边管路做大规模切割调整。管道放大器段的设计核心是解决小通径管路接入洗涤装置后的流阻过大问题，通过渐扩式的流道结构，降低流体进入洗涤腔前的流速，一方面减少高速流体对洗涤腔内过滤组件的冲刷磨损，延长耗材使用寿命，另一方面可以让流体在腔内形成更稳定的流场，提升杂质与洗涤介质的接触效率，避免出现局部流道短路导致的净化不彻底问题。在化工、表面处理、小型实验流体处理等场景中，这类带管道放大器的拉动罩式洗涤器，主要承担管路内流体的杂质截留、介质净化以及局部流道压力调控的作用，区别于常规立式洗涤塔的大体积布局，这款结构更适配紧凑型管路的在线安装需求，不需要额外搭建大型支撑框架，可直接串接在现有工艺管路中，降低现场改造的施工量。从结构布局来看，整套装置分为三个核心功能段：左侧的带红色指示端的控制阀体段、中间的管道放大器段、右侧的拉动罩洗涤主体段，底部设置独立的支撑底座用于承载主体段重量，避免管路长期承重产生形变。

　　拉动罩结构设置在洗涤主体的外侧，采用滑动式密封结构，日常维护时不需要拆解整个管路法兰，只需要拉动外罩即可露出内部的洗涤填料、过滤组件，快速完成耗材更换或者腔体积污清理，相比传统法兰密封端盖的结构，维护操作的时间可缩短60%以上，同时减少了法兰反复拆装导致的密封面泄漏风险。左侧控制端的红色指示帽用于直观显示管路内的通断状态，操作人员在现场巡检时不需要靠近读取压力表数值，远距离即可判断装置是否处于正常工作通路状态，阀杆与管道放大器段采用同轴布局，减少了流道的弯折角度，降低局部压力损失。

　　底部支撑底座采用加重式平板结构，安装时可通过膨胀螺栓直接固定在地面或者设备平台上，支撑高度的设计预留了底部排污口的操作空间，日常排污时不需要俯身到管路下方操作，降低运维的操作难度。在流道设计上，从控制端进入的流体经过管道放大器的整流后，沿切线方向进入洗涤腔，在腔内形成旋流，借助离心力先将大颗粒杂质甩到腔壁沉降到下部排污区，之后再经过中部的洗涤填料层完成精细净化，最后从主体段的下部出口流出，这种流道设计相比直流式结构，净化效率可提升30%左右，同时大颗粒杂质提前沉降也能减少填料层的堵塞频率，延长维护周期。

　　密封结构上，所有转动、滑动部位都采用耐介质腐蚀的密封件，适配常见的水性洗涤介质、弱腐蚀性工业流体的使用需求，拉动罩的滑动轨道设置在主体外侧，避免与腔内流体接触，防止长期使用后积污导致滑动卡涩。整套结构的安装方向可根据现场管路布局做横向或者竖向调整，支撑底座的连接孔采用长圆孔设计，允许一定的安装位置偏差，降低现场安装的对位难度，适合在现有生产线的管路改造、小型实验装置的流体系统搭建、中小型生产设备的配套净化单元等场景使用，结构紧凑，维护便捷，不需要复杂的配套控制系统，手动操作即可完成工况调整与日常维护。
