名爵品牌八边形金属立体标识结构

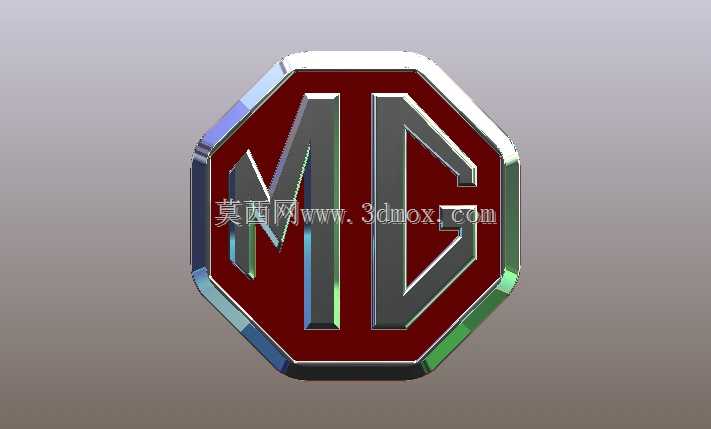

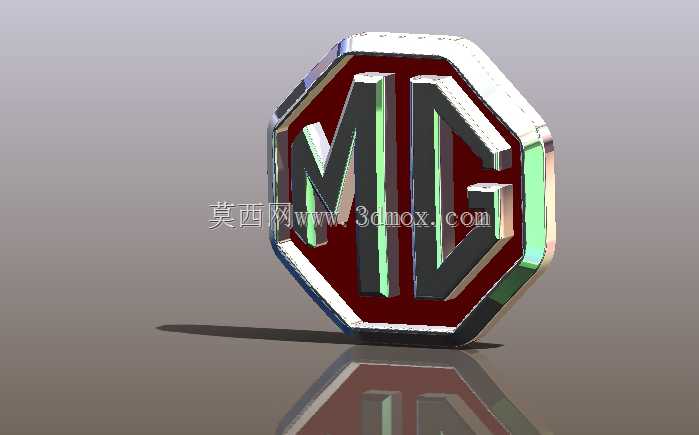

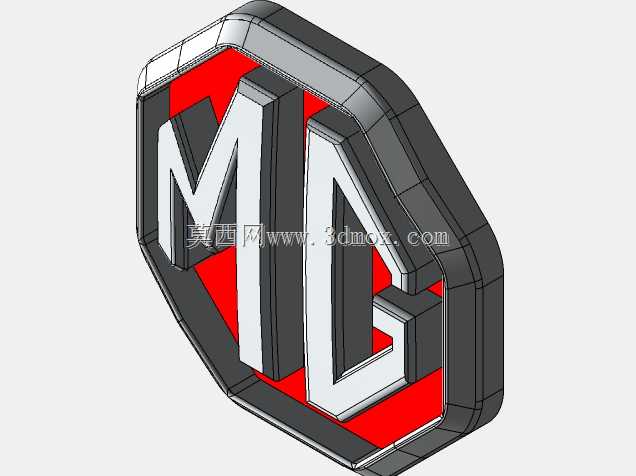

　　这款立体标识的设计首先围绕品牌视觉识别的核心需求展开，八边形外轮廓是MG品牌长期沿用的视觉符号，建模过程中首先确定外轮廓的等宽切边参数，八个斜边的倒角角度统一控制在42度，保证不同视角下轮廓的视觉一致性，避免出现边缘宽窄不均的识别偏差。标识主体的MG字母采用立体凸起结构，字母与红色背板之间预留0.8mm的均匀间隙，这个间隙尺寸既可以在注塑或者金属冲压成型时保证脱模顺畅，也能在后期做表面处理时让漆层均匀附着，不会出现积漆漏漆的问题。

　　从实际应用场景来看，这类标识主要安装在乘用车的前进气格栅中央、尾门牌照框上方以及方向盘中央装饰盖位置，不同安装位置的标识尺寸有明确的边界要求：前格栅安装版本的外切圆直径控制在120mm以内，背部预留3个直径3mm的定位柱，定位柱的中心距严格匹配格栅安装基座的预留孔位，安装后标识表面与格栅外轮廓的高度差不超过2mm，避免突出过多影响整车通过性或者在洗车过程中被高压水流冲脱。尾门安装版本的外切圆直径控制在80mm，背部采用双面胶粘贴加定位销的双重固定结构，定位销长度控制在5mm，刚好插入尾门钣金的预冲孔内，不会穿透钣金影响内侧的线束布置。方向盘版本的尺寸最小，外切圆直径控制在45mm，背部设置卡扣结构，直接卡接在方向盘安全气囊盖板的预留槽内，安装后卡扣的卡接量控制在1.2mm，既保证固定牢固不会在方向盘转动过程中松脱，也不会因为卡接过紧导致拆卸维修时损坏盖板。

　　材质选择上，外轮廓的亮面镀铬层厚度控制在0.03mm，底层采用ABS工程塑料作为基材，镀铬层的表面粗糙度达到Ra0.8，保证反光效果均匀，不会出现橘皮纹影响品牌质感。内部红色背板采用耐候性ASA材质，能够在-40℃到85℃的环境温度下长期使用，不会出现褪色、开裂的问题，红色色号严格匹配品牌标准色值，保证不同批次生产的标识颜色一致性。字母部分的边缘做了0.2mm的小圆角处理，避免尖锐边角在生产运输过程中出现磕碰掉漆，同时也能在光线照射下形成均匀的高光轮廓，提升标识的立体感。

　　建模过程中重点处理了不同部件的装配间隙，外框与背板之间采用超声波焊接的连接结构，焊接筋的宽度控制在0.6mm，焊接深度0.5mm，焊接后外框与背板的接缝处错位量不超过0.1mm，从外部看不到明显的焊接痕迹。标识整体的重量控制在不同版本的要求范围内：前格栅版本重量不超过85g，尾门版本不超过40g，方向盘版本不超过15g，过重的标识会增加安装基座的负载，长期使用后容易出现脱落、松动的问题。

　　在结构验证阶段，需要考虑标识的耐冲击性能，在车辆行驶过程中，前格栅位置的标识会受到飞石、雨水的冲击，因此外框的壁厚设置为2.5mm，背板壁厚1.8mm，能够承受直径10mm的钢球以10km/h的速度冲击而不出现开裂、脱落。表面的镀铬层需要通过中性盐雾测试96小时不出现锈蚀斑点，红色背板需要通过1000小时的氙灯老化测试，色差值变化不超过5%，保证车辆在长期户外使用过程中标识不会出现明显的老化褪色。另外，标识的安装定位柱采用十字筋结构，既可以减少塑料用料降低重量，也能在安装时起到导向作用，即使安装孔位存在±0.3mm的位置偏差，也能顺利插入完成装配，降低生产线的装配难度。

　　针对不同安装位置的特殊需求，前格栅版本的标识背部预留了排水槽结构，能够将进入标识与格栅间隙的雨水及时排出，避免长期积水导致镀铬层被腐蚀。尾门版本的背部粘贴的双面胶采用泡棉基材，厚度1.2mm，能够补偿尾门钣金的轻微弧度，保证整个标识背面完全贴合在钣金表面，不会出现局部空鼓导致粘贴不牢。方向盘版本的标识表面做了哑光处理，避免在驾驶过程中反射阳光干扰驾驶员视线，同时表面的硬度达到2H，不会因为日常触摸出现划痕影响美观。
