家用手持吹风机外观结构三维设计

　　这款手持吹风机的三维建模，核心围绕日常家用场景的实际使用需求展开，在结构设计阶段优先平衡握持手感与出风效率的匹配关系。首先从使用场景来看，该产品主要面向家庭干发、美发造型，也可适配小型物件局部烘干、热缩膜加热等家用辅助场景，因此整体结构没有采用商用大功率机型的厚重壳体设计，而是通过曲面流线型的外壳造型，降低长时间单手握持的负重感。

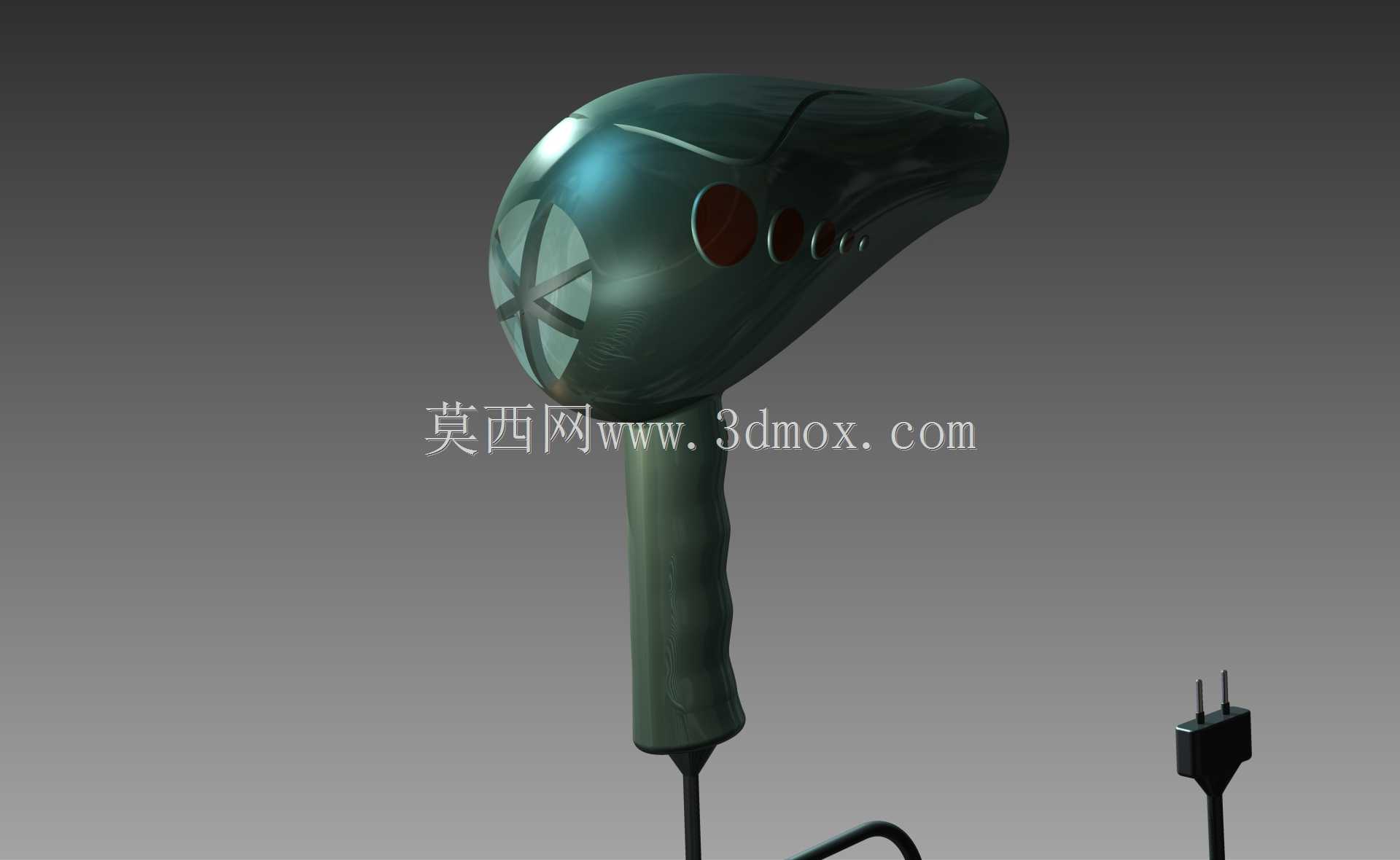

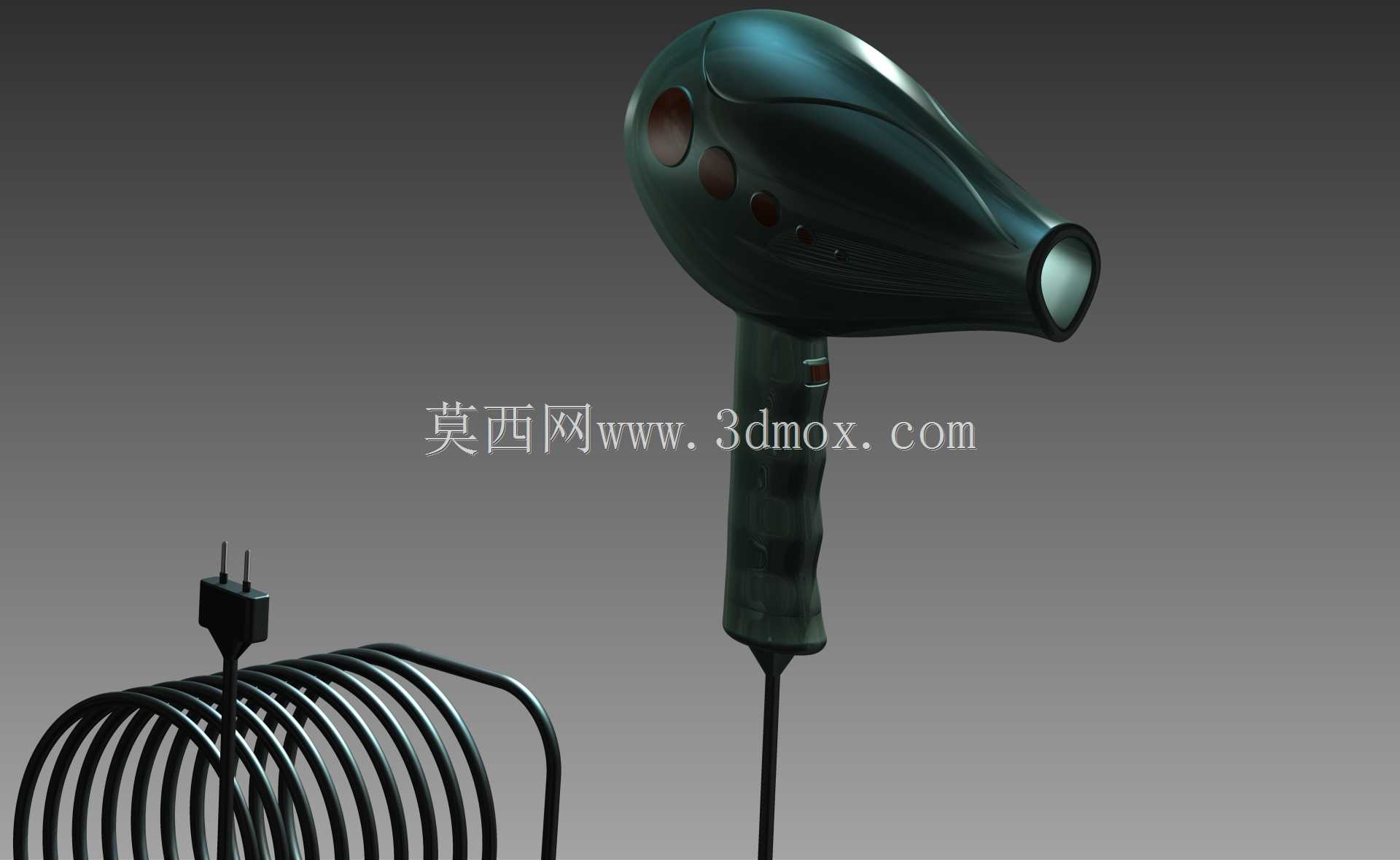

　　从功能特性维度拆解，模型还原了吹风机的核心功能分区：风筒主体内部预留了发热组件、风叶驱动电机的安装腔体，风筒前端的出风口做了收窄过渡设计，能够在相同风机功率下提升出风的集中性，减少气流散逸带来的能耗损失；风筒侧面的三个圆形凹陷结构，对应实体产品的风速、冷热风切换按键位置，按键区域做了内凹的防误触设计，避免握持过程中误碰按键切换工作模式。手柄部分采用符合人体工学的收腰造型，表面预留了防滑纹理的建模细节，手柄与风筒的连接位置做了圆弧过渡处理，既能够强化壳体连接处的结构强度，避免跌落时连接位置出现应力断裂，也能优化握持时的手腕角度，减少举持过程中的腕部疲劳。

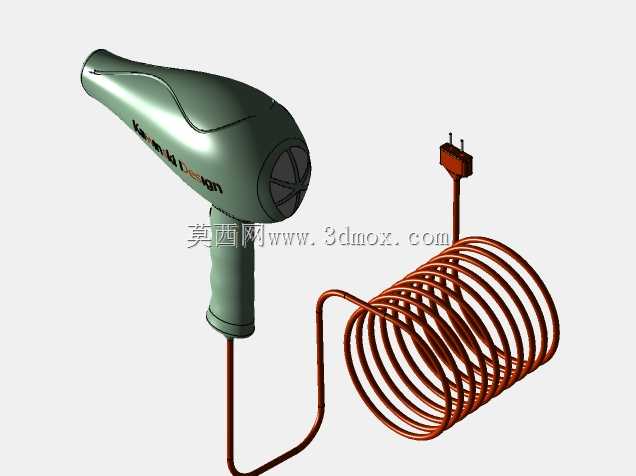

　　设计思路上，这款模型没有做过度的异形化造型，而是优先考虑注塑生产的工艺可行性：外壳所有曲面的拔模角度都控制在1.5度以上，避免注塑脱模时出现壳体刮伤；壳体的壁厚均匀控制在2mm，既能够满足日常使用的抗冲击强度要求，也能减少注塑过程中出现缩痕、翘曲的概率。电源线部分做了一体化的出线防护设计，出线位置的橡胶护套建模还原了防弯折的波纹结构，能够承受日常使用中反复弯折拉扯的受力，避免电源线根部断线的常见故障。配套的金属收纳架采用弧形栅格结构，既能够承托风筒主体的重量，栅格间隙也方便放置时残留的水渍滴落，适配卫浴场景的潮湿使用环境。

　　从安装边界与尺寸控制来看，风筒主体的最大外径控制在85mm，整体长度（不含手柄）为180mm，手柄长度为120mm，握持位置的最小直径为35mm，适配绝大多数成年人的手掌握持尺寸；收纳架的整体尺寸为160mm120mm80mm，可以直接放置在洗手台台面，不需要额外的墙面打孔安装，适配多数家庭卫浴空间的摆放条件。模型在外观曲面部分做了连续的G2曲率过渡，没有出现生硬的折线棱角，既能够提升外观的质感，也能减少日常使用中棱角磕碰带来的损伤。需要注意的是，该模型重点还原了产品的复杂外观曲面结构，内部的风道导流结构、发热丝固定支架、电机安装座等内部组件未做细化建模，适合用于产品外观方案验证、外观手板制作的参考，若要用于生产级的结构开模，还需要补充内部的装配结构、卡扣连接位、螺丝柱等细节设计。在建模过程中，所有外观曲面都通过曲率梳检查了曲面连续性，避免后续渲染或者手板加工时出现曲面不光顺的问题，按键与壳体的配合间隙预留了0.2mm的装配公差，能够满足实际装配时的活动余量要求，不会出现按键卡滞的问题。
