多面体拼接式异形立体结构件

　　这类多面体拼接式异形立体结构件，常应用在非标自动化设备的工位定位模块、工装夹具的承载基座以及小型专用设备的内部支撑单元中，区别于标准型材搭建的支撑结构，这类一体化成型的异形件能够在狭小的设备安装空间内，同时满足多方向的定位贴合、载荷承载以及相邻部件的避让需求，在紧凑化设计的专用设备中应用占比逐年提升。从实际使用场景来看，这类结构件往往处于设备内部的功能交汇位置，上方需要对接执行机构的安装面，侧面要预留传感器、管线的走形空间，底部还要和设备主框架的安装基准面完全贴合，因此设计阶段不能只参考单一方向的尺寸要求，需要统筹相邻所有关联部件的运动边界、安装间隙以及载荷传递路径。设计这类结构件时，首先要确认的是安装基准面的平面度要求，

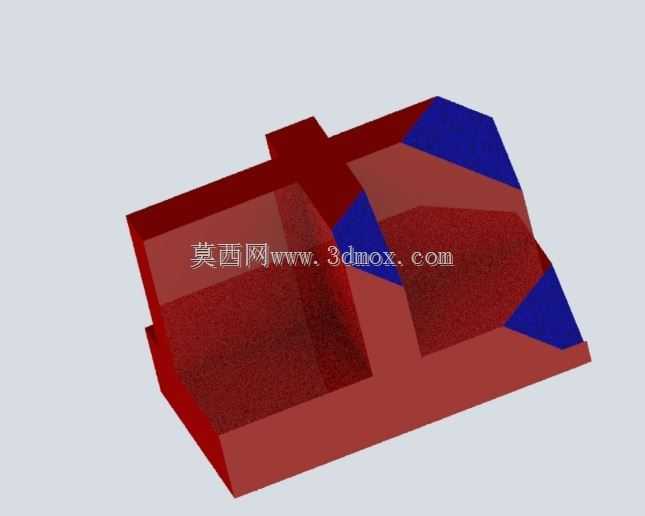

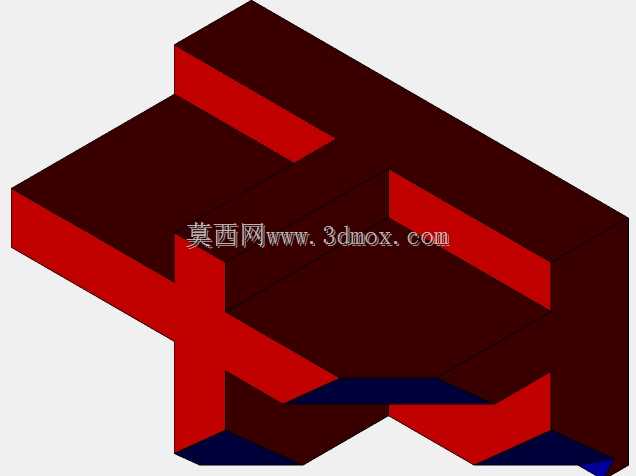

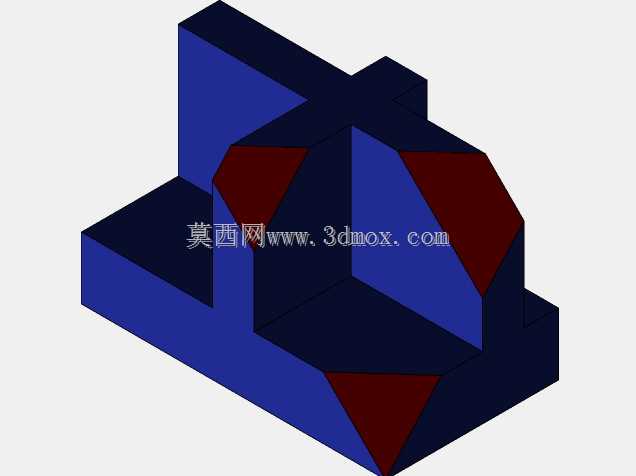

　　作为整个部件的定位基础，底部贴合面的平面度公差通常要控制在0.05mm以内，避免安装后出现应力集中导致的部件变形；其次要梳理各个拼接面的角度关系，图中可见的蓝色斜切面并非装饰性结构，每个斜面都是对应相邻部件的贴合定位面，角度公差需要控制在±0.1°以内，否则相邻部件安装后会出现位置偏移，直接影响设备的运行精度。外形尺寸方面，这类结构件的整体轮廓需要完全包裹在预设的安装边界内，所有突出的凸台结构都要提前核对周边部件的运动行程，预留至少3mm的安全间隙，避免设备运行过程中出现运动干涉；内部的空腔结构也不是随意设计的减重结构，空腔的尺寸、位置需要匹配内部走线或者嵌入式安装的小型功能元件的尺寸，同时还要保证结构件自身的刚性满足载荷要求，

　　通过有限元校核确认在最大承载工况下，结构的最大变形量不超过0.02mm，不会影响上方对接部件的运行精度。从功能特性来看，这类一体化结构件相比多个标准件拼接的组件，减少了连接螺栓的使用数量，消除了多个拼接面带来的累计装配误差，整体刚性更好，长期运行下的位置稳定性更高，在需要反复启停、存在交变载荷的工位上，能够有效降低结构松动带来的精度衰减问题。设计过程中还要考虑加工工艺的可行性，所有的斜切面都要预留合适的加工退刀位置，尖锐的棱边需要做0.5mm的倒角处理，既避免安装过程中划伤操作人员，也能消除应力集中点，提升部件的抗疲劳强度；各个安装孔的位置要和对接部件的孔位完全匹配，孔位公差控制在±0.08mm以内，保证装配时能够顺利对位，

　　不需要额外的修配调整。实际选型应用时，这类结构件不需要额外加装调整垫片，依靠自身的加工精度就能够完成定位装配，能够大幅缩短设备的组装调试周期，在小批量定制的专用设备中，这类定制化结构件的应用能够有效提升设备的整体紧凑度，减少不必要的空间浪费，同时兼顾结构刚性与装配精度的要求。
