汽车前盘式制动系统配套圆柱螺旋压缩弹簧

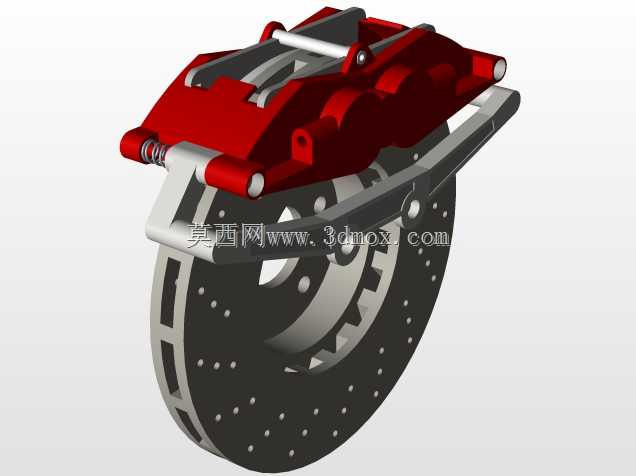

　　在乘用车辆前轮盘式制动系统的结构布局中，这类圆柱螺旋压缩弹簧是保障制动卡钳回位精度、消除制动片与制动盘间拖滞力矩的核心弹性元件，日常装车场景覆盖家用轿车、轻型商用车辆的前桥制动单元，也可适配部分小型工程机械的盘式驻车制动结构。从实际装车功能来看，该弹簧安装于制动卡钳的导向销支架与制动片背板之间的预留腔体内，当驾驶员松开制动踏板后，制动管路油压回落，弹簧依靠自身压缩后的回弹力推动制动片沿导向销轴向平移，快速脱离制动盘摩擦面，避免非制动状态下制动片持续蹭盘引发的制动盘过热、摩擦片异常磨损、行驶阻力增大等问题；在制动施压过程中，弹簧还能缓冲制动片受油压冲击产生的径向窜动，降低制动过程中的异响概率，提升制动踏板的脚感线性度。

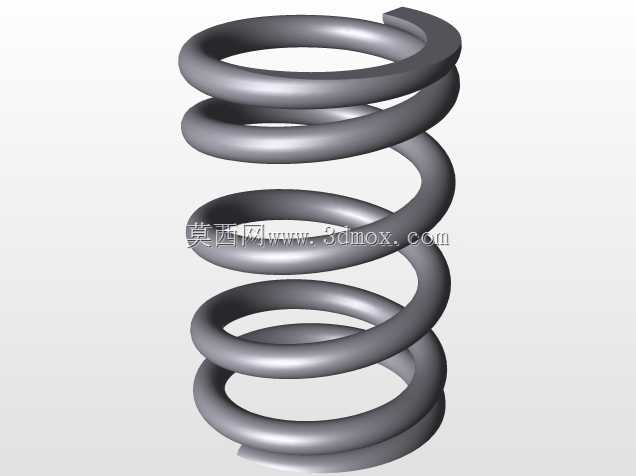

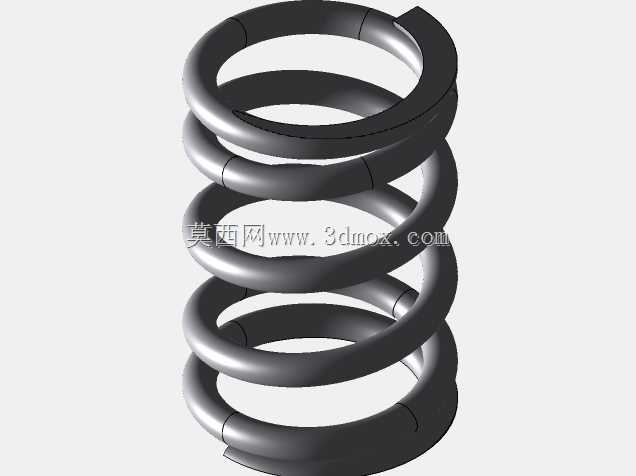

　　设计阶段首先要匹配前盘式制动器的安装边界，弹簧的中径需要适配卡钳支架上的弹簧定位槽宽度，避免装车后出现弹簧径向卡滞；自由高度要结合制动片的最大磨损余量设定，既要保证新制动片状态下弹簧预压缩量处于合理区间，不会因预紧力过大导致制动回位滞后，也要保证制动片磨损至极限厚度时，弹簧仍有足够的回弹力推动制动片复位，不会出现弹簧压并失效的情况。弹簧的有效圈数、节距参数经过反复校核，刚度曲线设计为线性特性，在全工作行程内弹力波动控制在8%以内，避免不同磨损阶段回弹力差异过大影响制动一致性；弹簧两端采用并圈磨平处理，磨平角度不小于270度，保证端面与安装定位面的贴合度，减少工作过程中的弹簧偏磨、异响问题。

　　从结构细节来看，弹簧丝径的选取结合前桥制动力矩参数计算，既要满足100万次以上疲劳压缩循环的强度要求，也要避免刚度过大导致制动回位时产生冲击异响；弹簧表面采用发黑防锈处理，适配底盘行驶过程中泥水、盐雾等复杂工况，提升零件的使用寿命。安装时需要注意弹簧的旋向与卡钳定位结构的匹配，避免旋向错误导致弹簧压缩过程中与周边零件发生干涉；弹簧的安装预压量需要严格控制在设计值范围内，预压量过小会导致回位不足引发拖刹，预压量过大会占用制动片的磨损行程，缩短摩擦片的更换周期。

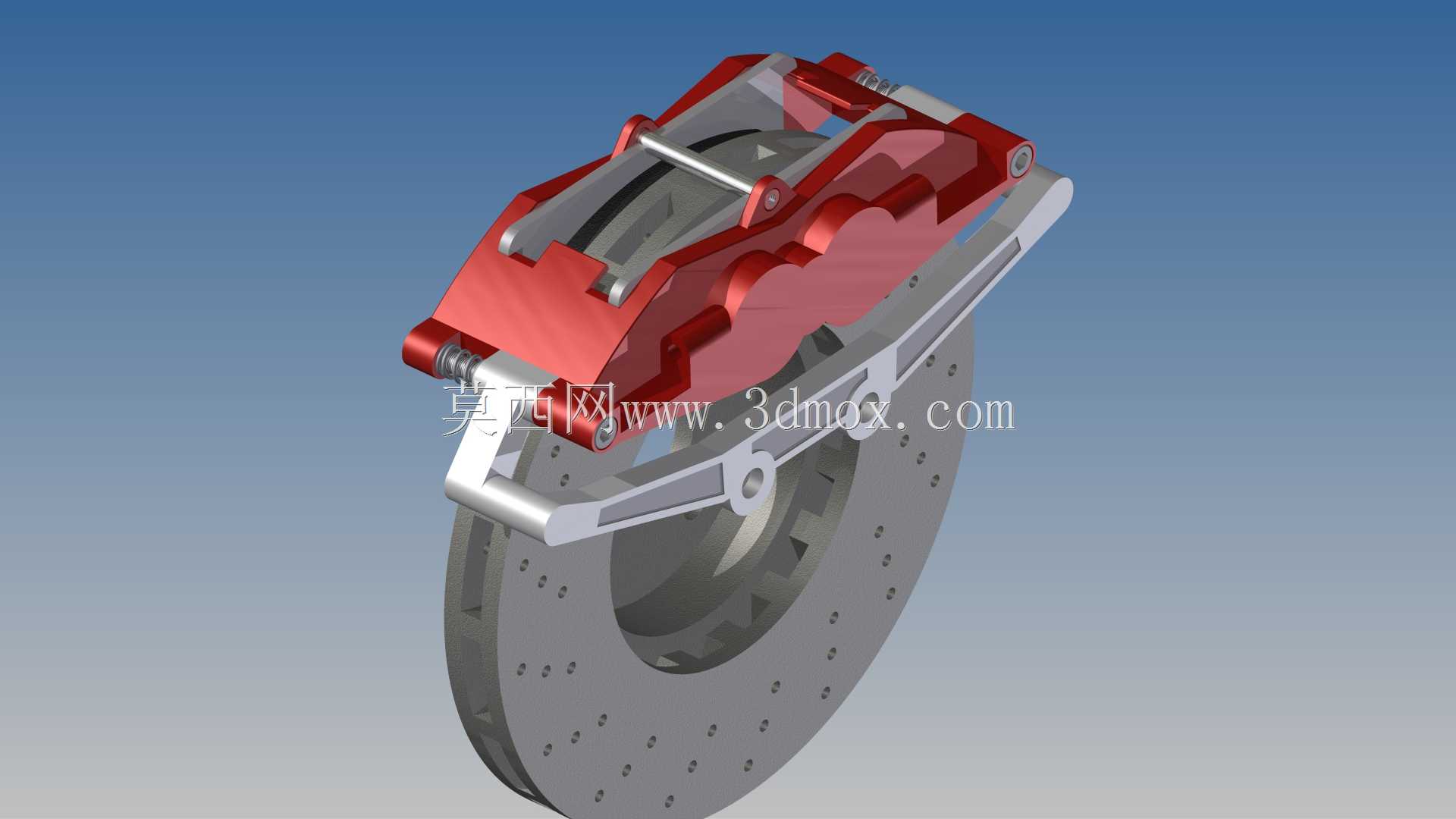

　　在实际维修替换场景中，该弹簧属于制动系统维护的易损配套件，每次更换制动片时都需要检查弹簧的弹力衰减情况，若发现弹簧出现永久变形、端面磨损、表面锈蚀裂纹等问题，需要同步更换，避免因弹簧失效引发行驶安全隐患。建模过程中严格按照等节距圆柱螺旋压缩弹簧的成型逻辑构建，螺旋升角、并圈过渡段的曲率都与实际加工工艺保持一致，可直接用于制动系统的装配干涉校验、运动仿真分析，也可作为维修配件生产的尺寸参考依据，帮助结构设计人员快速完成卡钳组件的弹性元件匹配，减少重复建模的工作量，提升制动系统的设计迭代效率。
