液压回路过载保护用插装式平衡阀结构

　　在工程机械、重型液压设备的执行机构回路里，平衡阀的存在直接决定了负载运行的安全性，尤其是在起重、变幅这类带垂直负载的工况中，一旦出现负载失速下滑、回路压力骤升的情况，没有可靠的平衡阀做压力抵消，轻则造成设备动作失控，重则引发结构过载损毁、安全事故。这款插装式结构的平衡阀，核心作用就是在液压回路中抵消负载带来的过载压力，维持执行元件进出油腔的压力平衡，避免负载在重力作用下出现不受控的下落动作。

　　从实际应用场景来看，这类阀件常被集成在液压油缸、液压马达的控制油口附近，不需要额外搭建复杂的阀块安装支架，直接插装在预设的阀孔内就能完成装配，非常适合在空间紧凑的工程机械主机、小型液压动力单元中使用。比如在小型挖掘机的斗杆油缸回路、高空作业平台的举升油缸回路、随车吊的伸缩臂控制回路里，这类插装平衡阀可以直接贴近执行元件安装，最大限度缩短控制管路长度，减少管路压力损失带来的控制滞后问题，同时也能降低管路爆裂引发的负载失控风险。

　　从功能特性上看，这款平衡阀的最大工作压力可以覆盖350巴的高压工况，对应的英制压力单位为5000磅每平方英寸，能够适配绝大多数中高压液压系统的使用需求，额定通流能力可以达到300升每分钟，换算为英制单位约为79加仑每分钟，足够满足中等排量执行元件的流量需求，不会因为阀件通流能力不足造成回路节流发热、动作速度不达标的问题。阀件内部采用弹簧加载的锥阀芯结构，当回路压力低于弹簧设定的开启压力时，阀芯在弹簧力作用下保持密封截止状态，锁住执行元件回油侧的油液，让负载可以稳定保持在既定位置；当进油侧压力达到设定值时，阀芯克服弹簧力开启，回油侧油液可以顺畅通过阀件回流，同时阀芯会根据负载压力的波动动态调整开度，维持回油侧的背压稳定，抵消负载带来的冲击，让执行元件的动作保持平稳，不会出现爬行、抖动的问题。

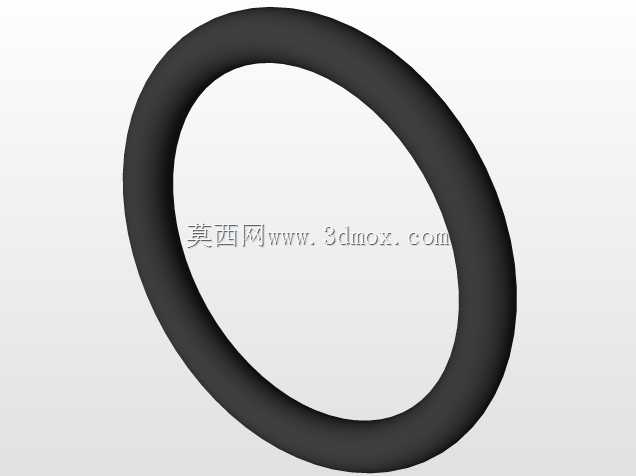

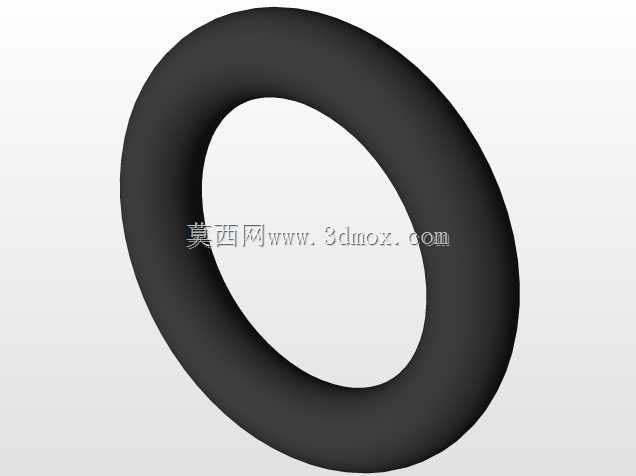

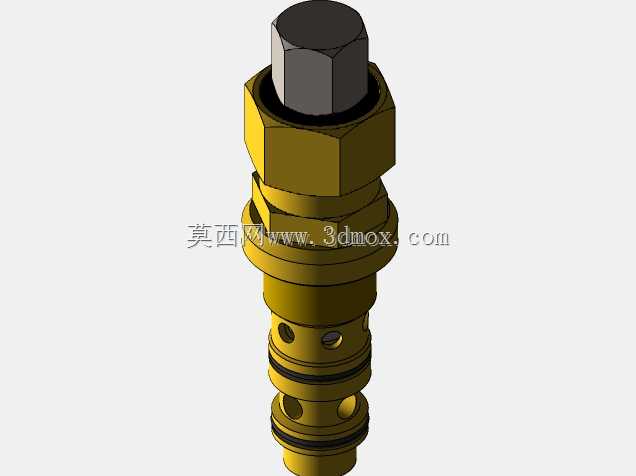

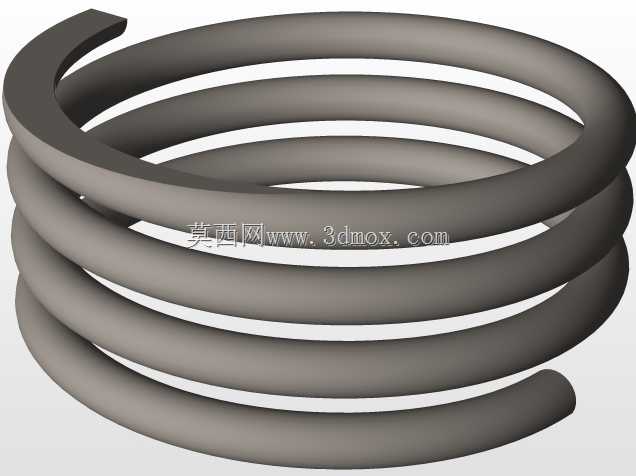

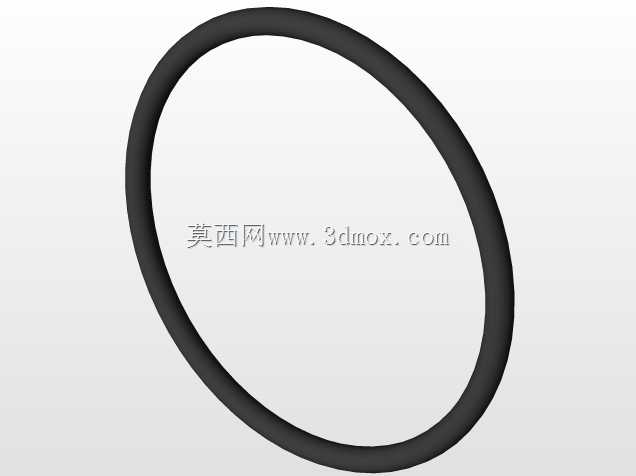

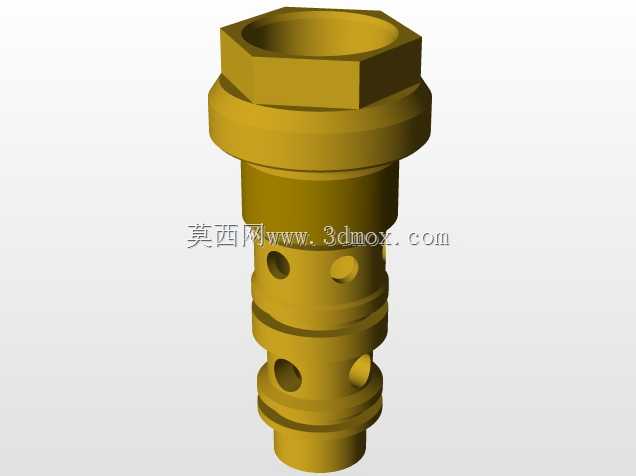

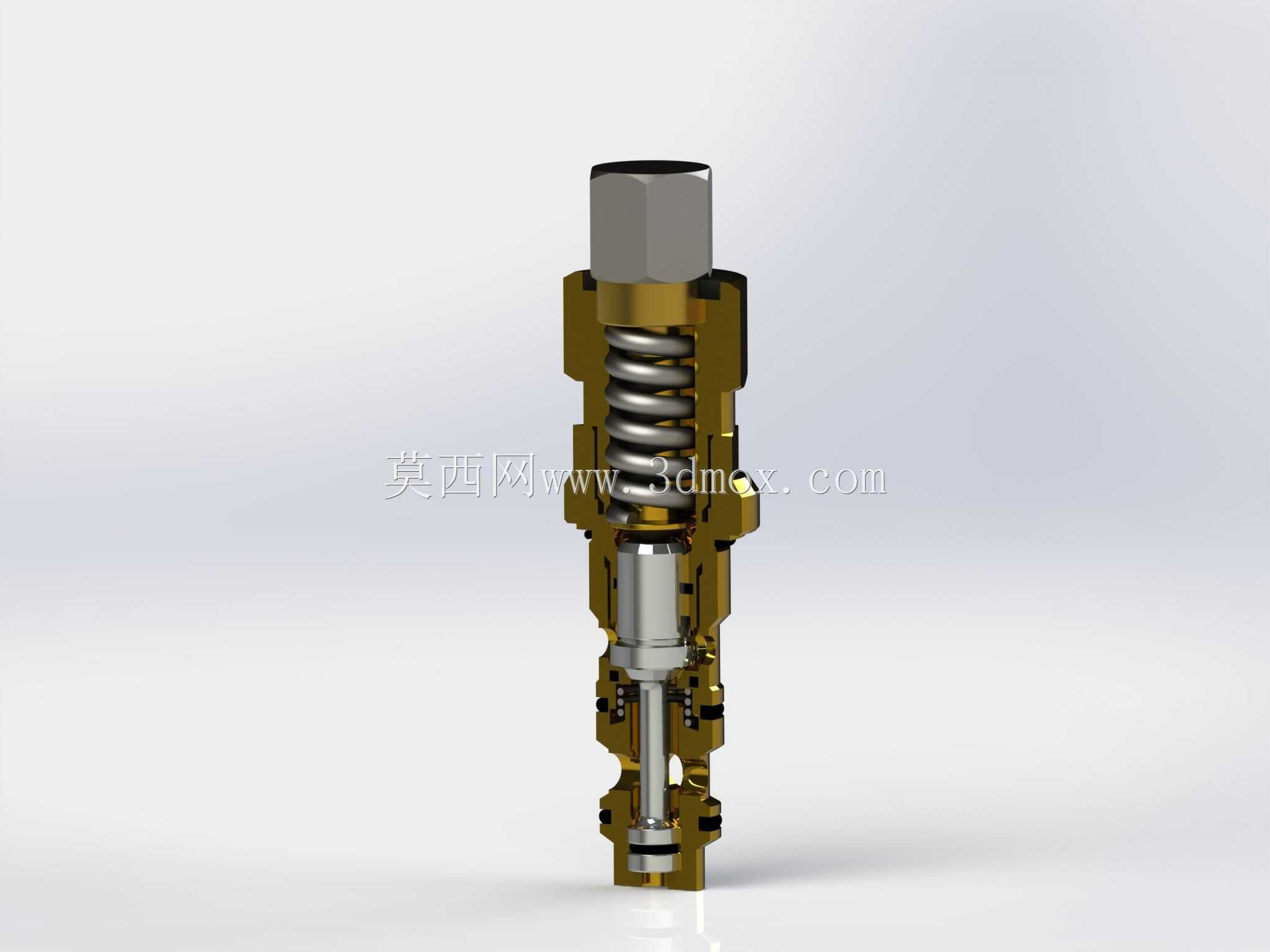

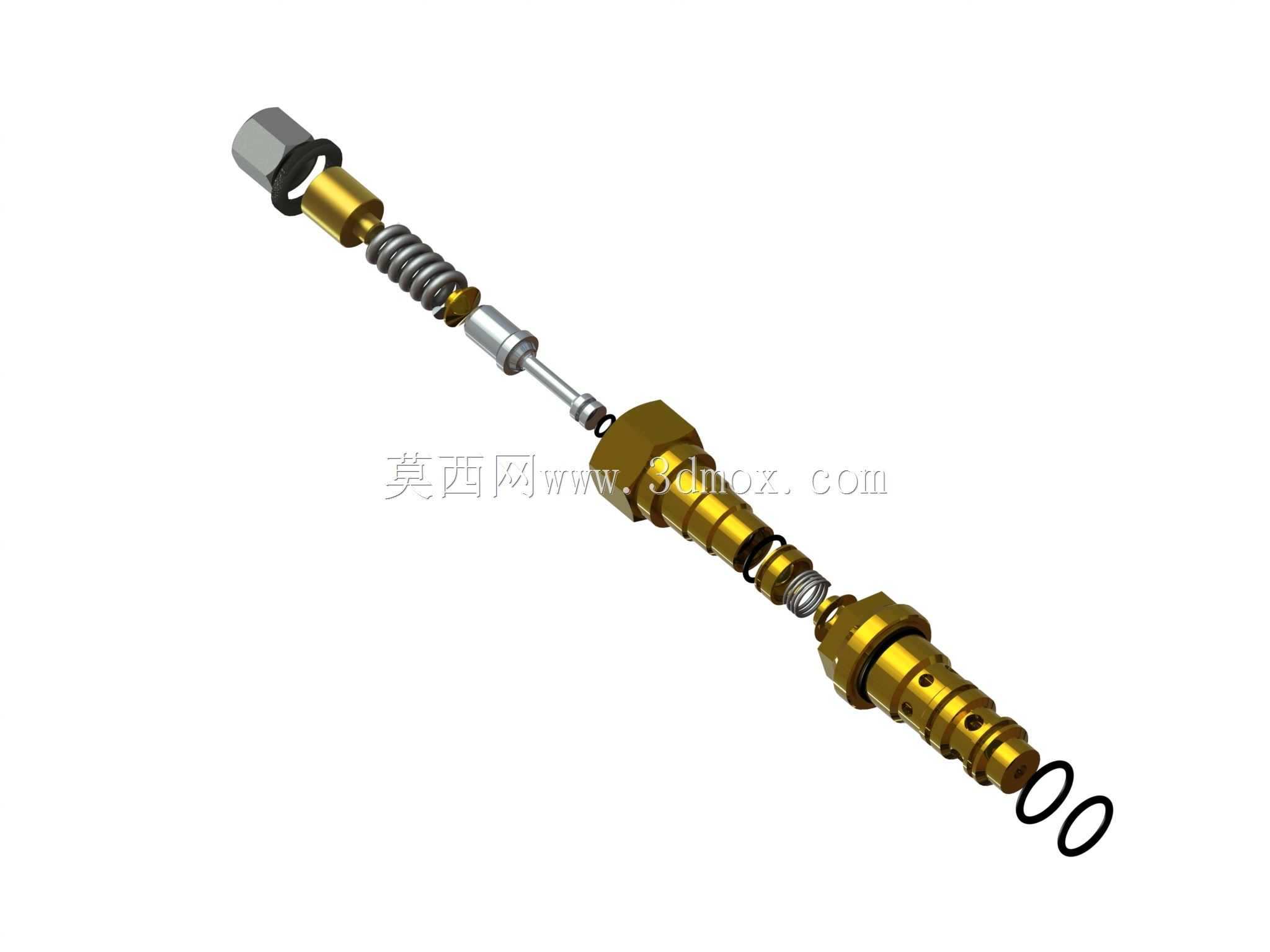

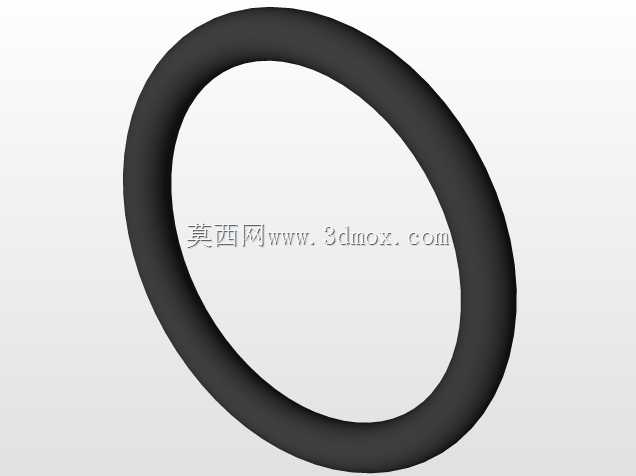

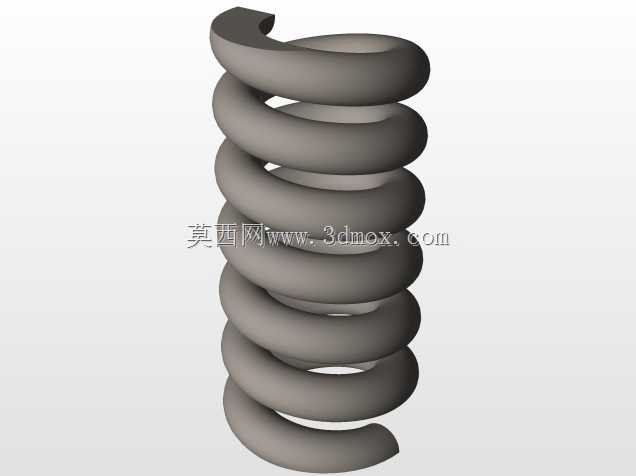

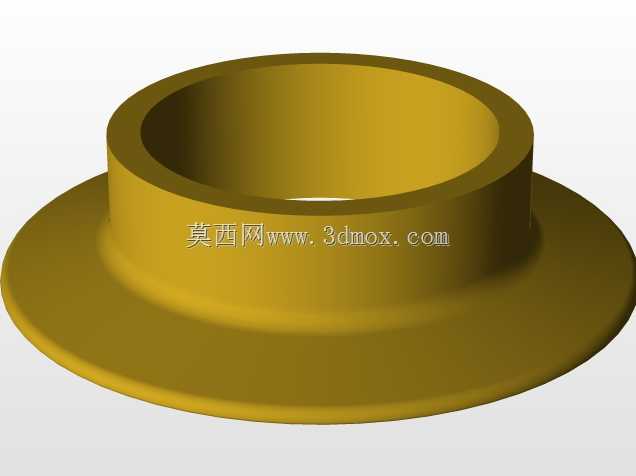

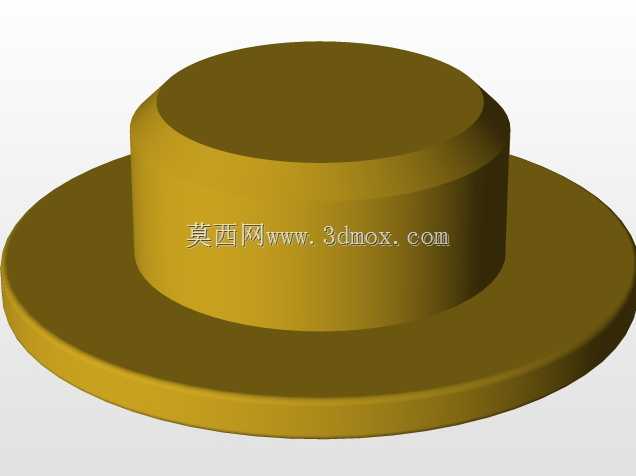

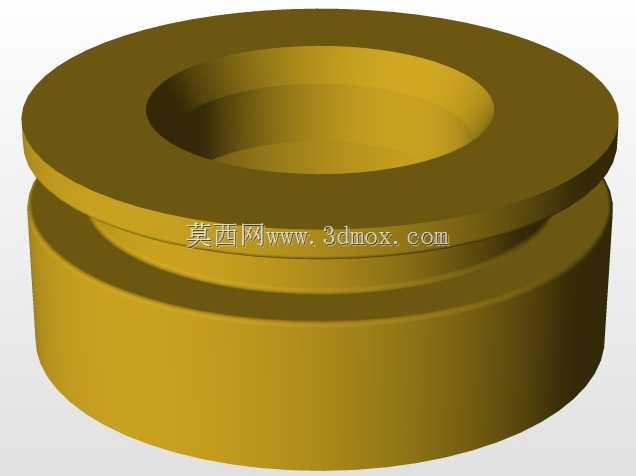

　　在设计思路上，这款阀件采用了同轴式的插装结构，所有内部零件都沿阀的中心轴线依次装配，从顶部的六角调整堵头开始，向下依次是弹簧腔、调压弹簧、阀芯推杆、主阀芯、阀套、密封组件，整体结构没有多余的旁通支路，零件的同轴度精度可以通过一次装夹加工保证，既降低了加工难度，也减少了内部泄漏的可能。顶部的六角结构既可以作为装配时的拧紧受力部位，也可以通过调整堵头的旋入深度，改变调压弹簧的预压缩量，从而调节阀的开启压力，适配不同负载重量的使用需求，不需要更换内部弹簧就能完成一定范围内的压力整定，给现场调试带来了很大的便利。阀体外圆上设计了多道密封槽，装配时搭配对应的O型圈和挡圈，可以在插装后实现不同油口之间的可靠密封，避免高压油在阀孔内出现窜腔问题，保证压力控制的精度。

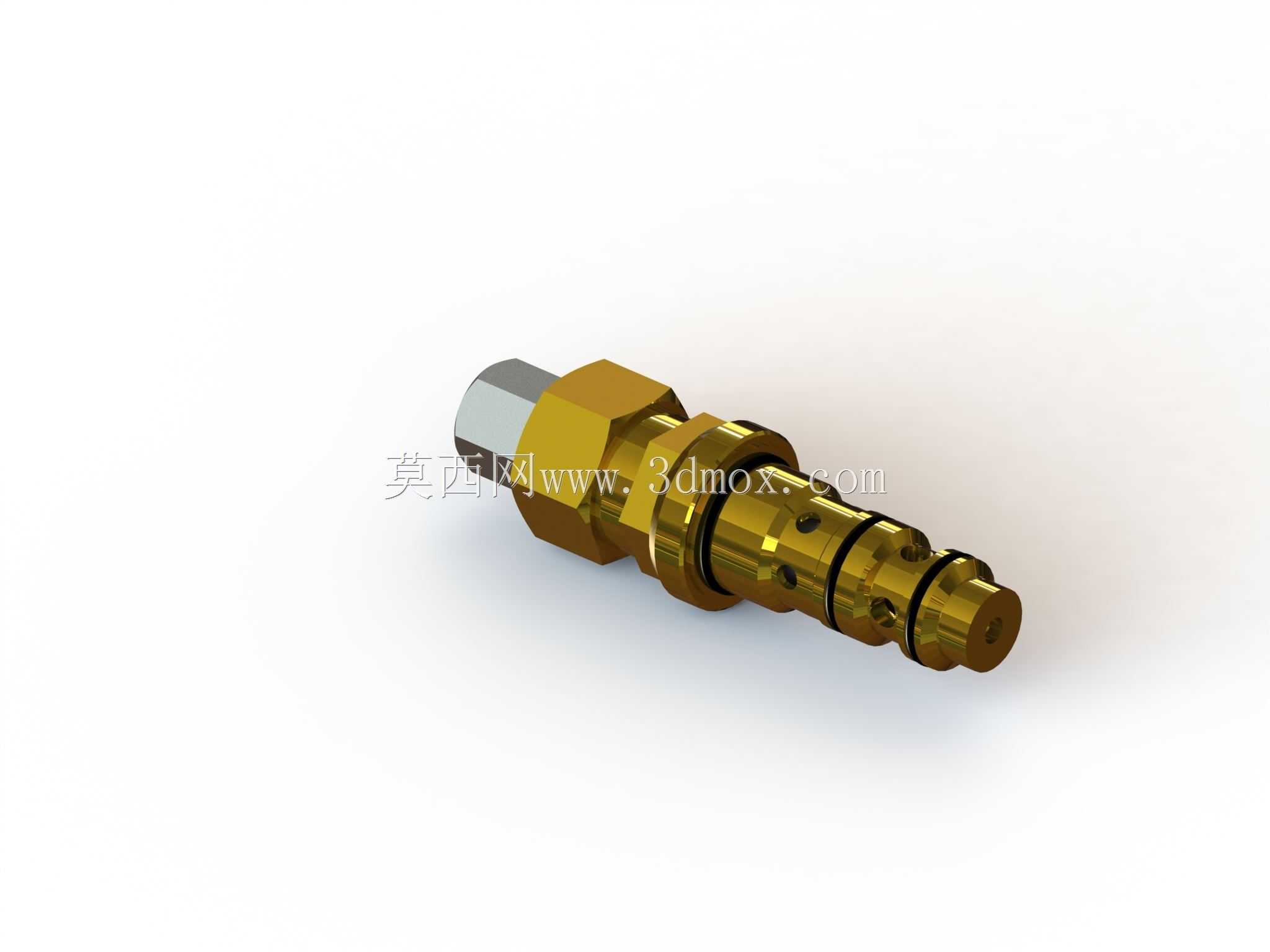

　　从安装边界来看，这款阀件为螺纹插装式结构，整体外形为细长圆柱型，顶部六角头的尺寸符合标准插装阀的扳手空间要求，安装时只需要在阀块上加工对应尺寸的插装孔，保证孔的同轴度、表面粗糙度符合密封要求，就可以直接将阀件旋入安装，不需要额外的法兰、连接螺栓，安装占用的径向空间非常小，非常适合在集成度高的液压阀组上布置。阀件的进出油口位置和标准插装阀的油口布局保持一致，设计阀块时可以直接沿用通用的插装阀孔道设计参数，不需要重新设计特殊的流道，能够减少阀块的设计和加工成本。在装配时需要注意，阀件插入阀孔前要检查密封件是否有划伤、破损，安装过程中要保证阀件与阀孔保持同轴，避免偏斜造成密封件切损，拧紧力矩要符合对应螺纹规格的要求，避免力矩过大造成阀体变形、阀芯卡滞，或者力矩不足造成高压下阀件被油液顶出、出现泄漏。

　　在实际选型匹配时，需要根据执行元件的最大负载压力、所需的最大流量来选择对应压力等级、通流能力的阀件，同时要结合执行元件的安装空间确定阀件的插装深度是否满足安装要求，避免阀件插入过深顶到阀孔底部，或者插入深度不足造成密封失效。对于存在动态冲击的工况，比如工程机械的行走机构、振动设备的液压回路，还需要在阀件的控制油路上设置合适的阻尼孔，减缓阀芯的开关速度，吸收压力冲击，延长阀件的使用寿命。日常维护时，只需要在系统检修时检查阀件的密封件是否老化、阀芯是否存在卡滞、弹簧是否出现疲劳变形，不需要整体更换阀件，维护成本相对较低。
