三法兰式三通连接阀体结构设计

　　这款三法兰式三通连接结构，主要应用在工业流体输送管网的支路分流、合流以及介质流向切换场景，在化工介质输送、市政给排水、油气集输、暖通循环水系统中都能见到这类结构的身影，它不需要额外加装三通接头与转接法兰，直接通过三个带密封面的法兰端与对应管路对接，能有效减少管路系统的连接节点，降低多节点拼接带来的密封泄漏风险。从实际使用场景来看，这类三通阀体常安装在管路需要分出支路、或者两条管路介质需要汇合的管段位置，部分同结构的阀体还会在顶部预留的接口位置加装阀芯组件，实现对三个通路的通断控制或者流量调节，相比普通的焊接式三通，法兰连接的形式更便于后期的管路检修、部件更换，不需要对管段进行切割作业，只需要拆卸法兰螺栓就能完成部件的拆装，在需要定期维护的管路系统中适配性更强。

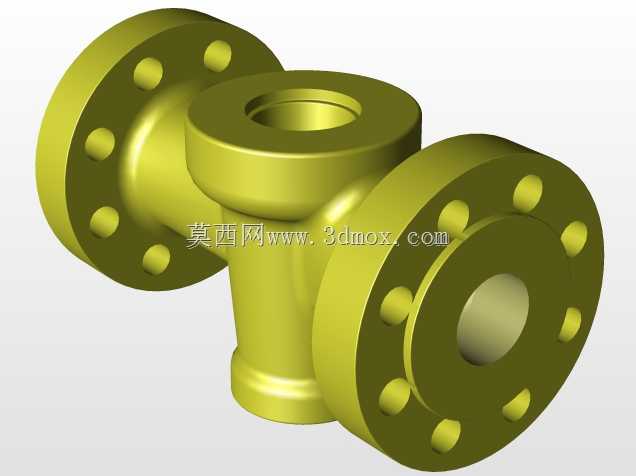

　　从结构设计逻辑来看，三个通路的轴线采用空间正交布局，两个水平方向的通路保持同轴，用于对接主管道的直通段，垂直方向的通路作为支路接口，三个接口端都采用凸面带颈法兰结构，法兰端面上均匀分布螺栓过孔，安装时螺栓穿过对应法兰的螺栓孔，配合螺母预紧后，将法兰密封面之间的密封垫片压紧，实现管路的静密封。阀体的流道内壁做了圆弧过渡处理，没有直角突变的结构，能减少介质在流道内部的湍流、压损，避免介质中携带的固体杂质在流道拐角处沉积堵塞，同时也能降低高速介质对流道内壁的冲蚀磨损，延长部件的实际使用寿命。阀体的壁厚设计根据常规公称压力等级做了对应匹配，法兰颈部做了加厚过渡处理，避免螺栓预紧力、管路应力集中在法兰与阀体的连接位置，导致部件出现应力开裂的问题。

　　在安装边界方面，这类三法兰结构的安装需要预留足够的操作空间，三个法兰端的对接管路需要保证与法兰端面的同轴度，避免管路存在额外的偏载应力作用在阀体上，法兰螺栓的预紧要遵循对角分次拧紧的原则，保证各个位置的密封垫片压缩量均匀，避免出现局部密封不严的问题。设计建模过程中，需要重点保证三个法兰端面的平面度、法兰螺栓孔的位置度，避免出现安装时螺栓无法穿入、法兰密封面贴合不严的问题，流道的过渡曲面要保证顺滑连续，避免出现建模过程中的曲面褶皱、错位，否则不仅会影响实际流道的介质流动状态，在后续的结构力学仿真、加工出图环节也会出现数据错误。这类结构的建模过程中，优先通过曲面构建的方式完成流道与外壁的轮廓搭建，再通过实体化、布尔运算完成整体结构的整合，能更好地控制流道过渡位置的曲面质量，避免实体拉伸、拼接带来的棱角、壁厚不均问题。从实际选型适配的角度，这类三通结构的法兰尺寸需要匹配对应管路的公称通径、压力等级，不同压力等级下的法兰厚度、螺栓孔数量、螺栓孔中心圆直径都有对应的标准要求，设计时需要严格遵循管路法兰的相关标准，保证部件能与现有管路的法兰实现互换对接，不需要额外加工转接件。
