弹簧式安全阀六角锁紧结构件设计

　　在工业承压管路、压力容器的压力泄放系统中，弹簧式安全阀是核心的超压防护部件，其配套的六角锁紧结构件直接决定了阀件预紧力的稳定性与密封可靠性，是安全阀装配环节中不可缺失的关键受力零件。这类结构件的应用场景覆盖化工流体输送管路、蒸汽锅炉承压腔体、空压系统储气罐、液压泵站压力回路等多个存在压力超限风险的工业场景，在系统内部压力超过设定阈值时，配合弹簧组件完成阀瓣的启闭动作，实现超压介质的自动泄放，避免承压设备因压力过载出现破裂、泄漏甚至爆燃等安全事故。

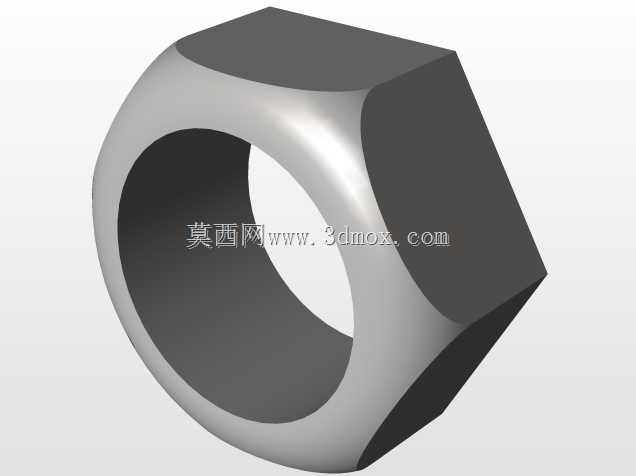

　　从实际功能特性来看，该六角结构件承担着弹簧预紧力调节后的锁止作用，外六角的构型完全适配标准开口扳手、套筒扳手的作业空间，现场运维人员无需定制专用工装，即可完成锁紧力的调整与固定，有效降低现场装配与后期维护的操作难度。结构内侧的环形通孔与阀杆保持同轴配合，通孔内壁的加工精度直接影响阀杆升降动作的顺畅度，若内壁同轴度偏差超过0.05mm，会导致阀杆升降卡涩，直接造成安全阀启闭压力偏差超标，无法在设定压力点准确动作。零件的六方面与环形外壁采用圆弧过渡设计，并非直角拼接，这种设计一方面能够消除六角棱边与环形外壁衔接处的应力集中点，避免零件在长期承受弹簧交变载荷、管路振动载荷时出现裂纹断裂；另一方面圆弧过渡的外壁能够更好地贴合弹簧端部的支撑平面，保证弹簧压缩过程中受力始终沿阀杆轴向，不会出现弹簧偏斜导致的密封面压合不均问题。

　　在设计思路层面，这类锁紧结构件的尺寸链匹配需要兼顾多个装配边界：首先是外六角的对边尺寸，需要匹配常用标准扳手的规格，同时要预留足够的扳手操作空间，避免相邻阀件、管路支架对扳手作业造成干涉；其次是内孔的直径公差，需要与阀杆采用间隙配合，配合间隙控制在0.02mm-0.04mm区间，既保证阀杆能够顺畅滑动，又避免间隙过大导致弹簧支撑面倾斜；再者是零件的轴向厚度，需要结合弹簧的最大压缩量、阀盖的螺纹调节行程确定，厚度过小会导致锁紧时螺纹啮合圈数不足，受振动后容易出现松脱，厚度过大则会占用过多的阀腔内部空间，压缩弹簧的有效调节行程，导致安全阀的压力整定范围变窄。

　　从安装边界来看，该零件安装于安全阀弹簧调节螺母与弹簧上端面之间，上端面贴合调节螺母的下端支撑面，下端面贴合弹簧的端部磨平圈，两个端面的平行度公差需要控制在0.03mm以内，否则会导致弹簧压缩时出现侧向分力，长期运行后会造成阀瓣密封面偏磨，出现安全阀正常压力下的内漏问题。零件的材质选型通常根据应用场景的介质特性确定，普通水、空气介质场景下采用45号钢调质处理即可满足强度要求，腐蚀介质场景下则需要采用不锈钢材质，同时表面做钝化处理，避免介质腐蚀导致零件锈死，无法进行后期的压力整定调整。在实际建模过程中，需要重点关注六角面与圆弧面的衔接处曲率连续性，避免建模时出现尖角、碎面等问题，保证后续工程图导出、数控加工编程时的几何精度，同时要在装配体环境下验证零件与阀杆、弹簧、调节螺母的干涉情况，模拟弹簧全压缩行程下零件的位置变化，确保全行程内零件不会与阀腔内壁、导向套等相邻部件出现运动干涉。
