水龙头自动装配生产设备结构设计

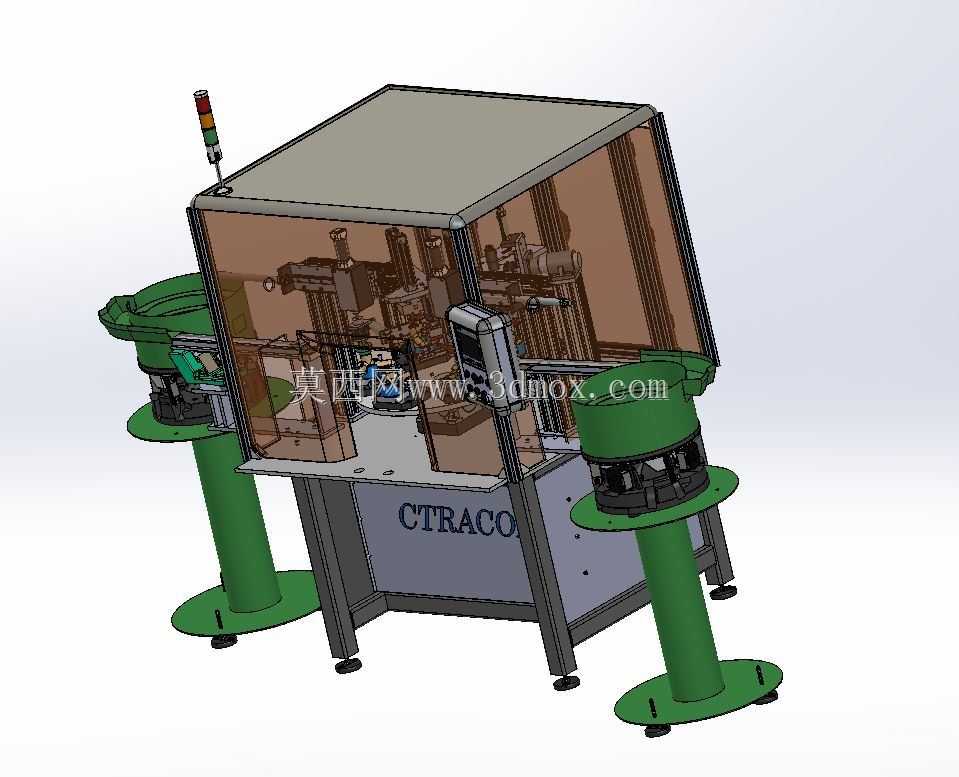

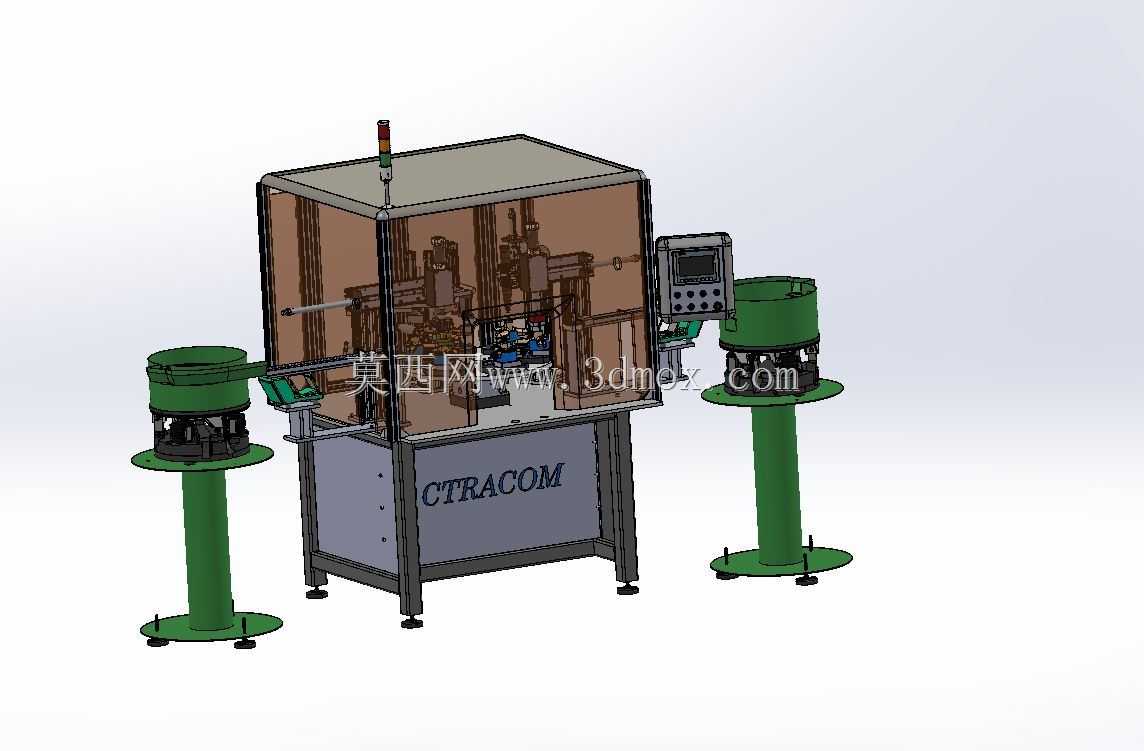

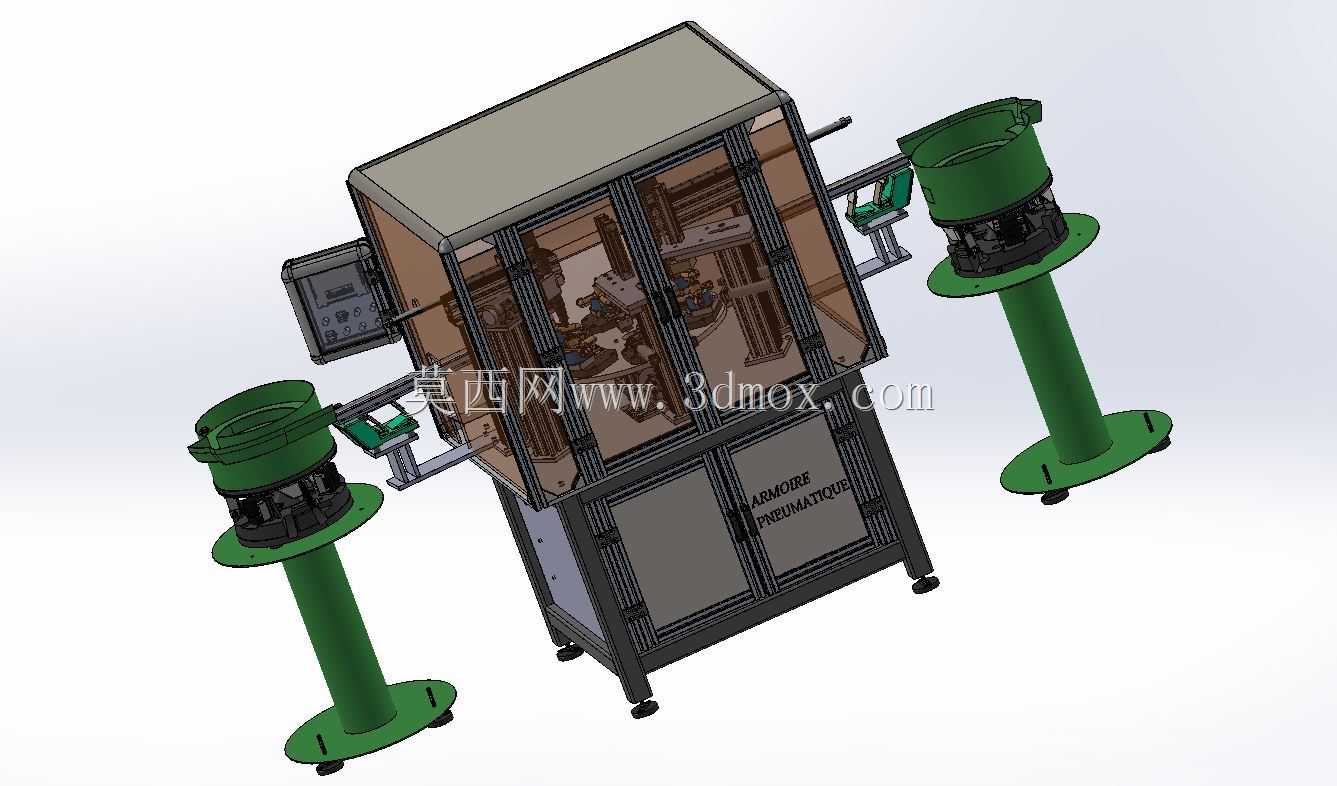

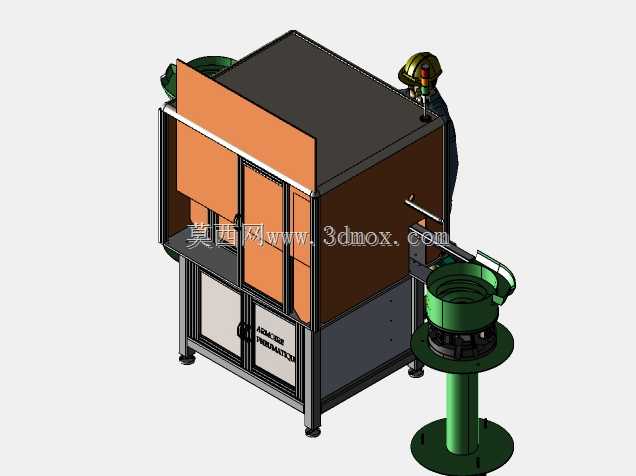

　　这套设备主要面向卫浴五金生产车间的水龙头组件装配工序，针对传统人工装配水龙头时阀芯、密封件、壳体部件对位精度差、装配扭矩一致性难控制、单工位作业效率低的痛点设计，可适配多款常规冷热水龙头的半自动化装配作业，替代原有3-4个人工工位的重复装配操作。设备整体采用方通焊接机架作为承载基础，底部配置可调脚杯，可适配车间地面不平整的安装场景，安装时需预留左右两侧振动盘的维护空间，机架正面预留电气柜检修门，侧面布置气源处理三联件的安装位，整体安装边界控制在长2.2米、宽1.6米、高1.9米范围内，可直接接入现有车间生产流水线的接驳位，不需要额外做地基处理。两侧的振动盘上料机构分别对应水龙头不同小零件的排序送料，左侧振动盘负责密封胶圈、

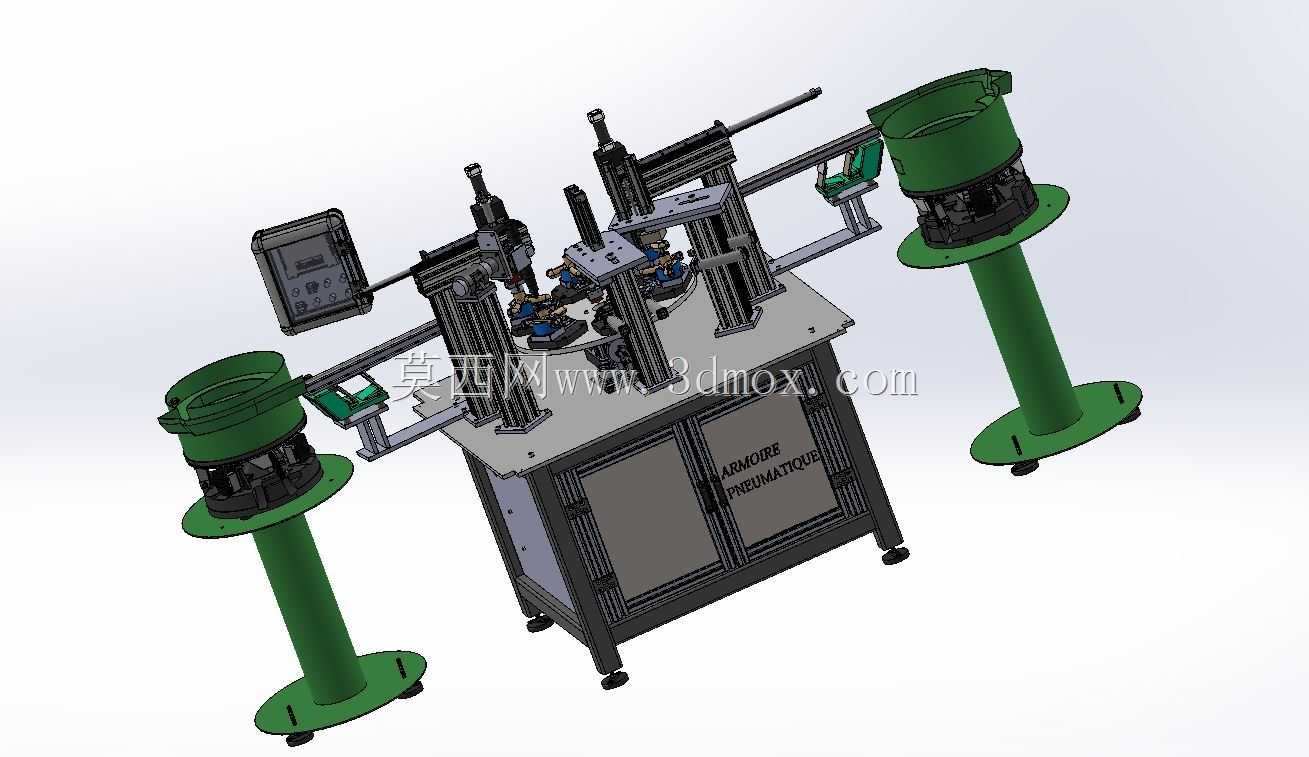

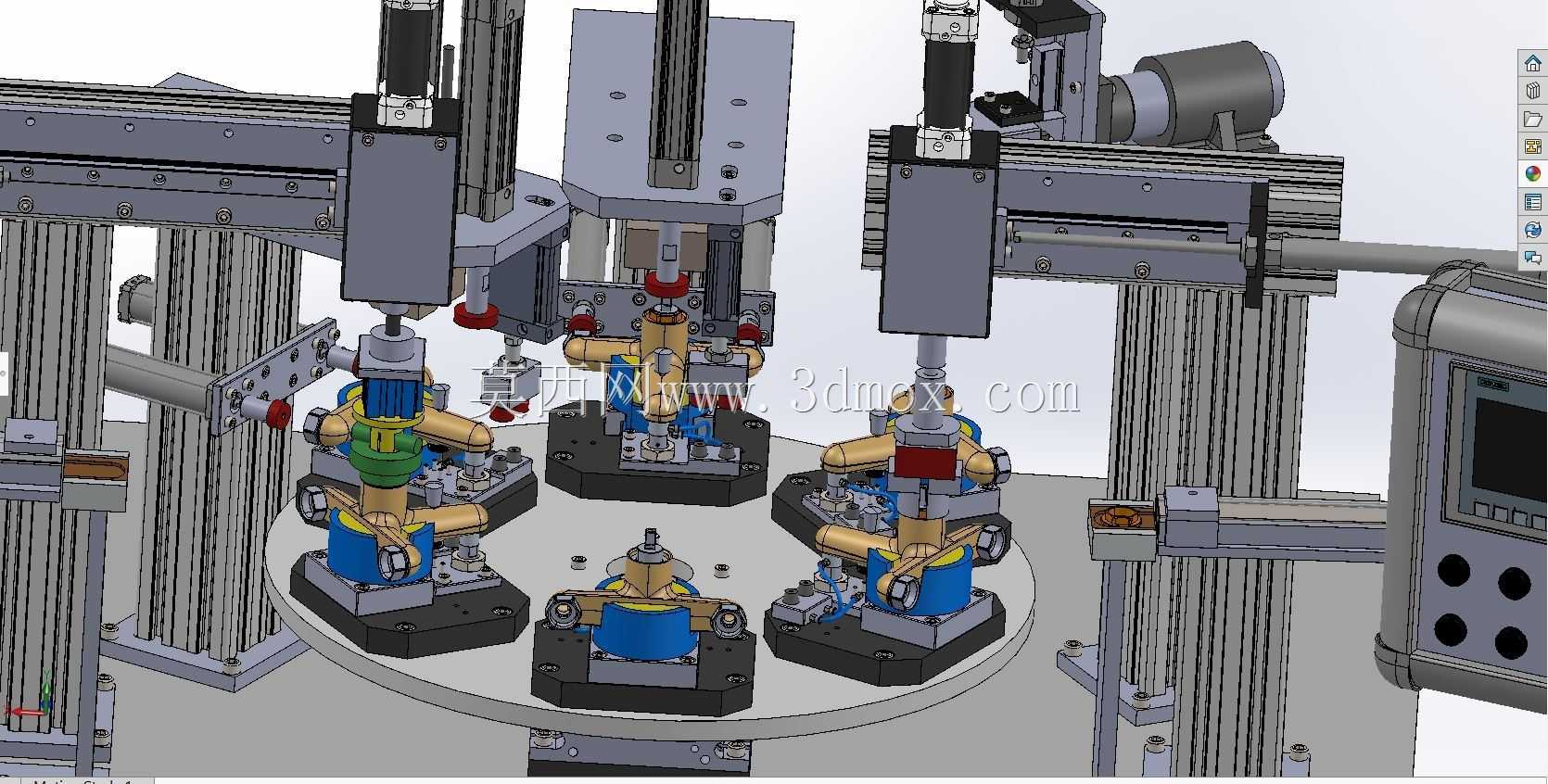

　　阀芯卡件的定向排序，通过直振送料轨道将零件输送至装配工位的取料位，右侧振动盘负责紧固件、出水嘴组件的排序送料，两个振动盘均独立安装在带减震脚垫的立式支架上，避免振动传递到主装配机架影响装配精度。主装配区域设置透明茶色亚克力防护门，既可以观察内部装配动作，又能防止装配过程中零件弹出造成安全隐患，顶部安装三色警示灯，可实时反馈设备运行、故障、待料三种状态，操作面板布置在设备右侧的悬臂支架上，可根据操作人员身高调整倾斜角度，面板上设置急停按钮、启动按钮、参数调节旋钮，方便一线作业人员快速操作。设备的核心装配单元采用模块化设计思路，每个装配工位对应一道装配工序，包含零件取放机构、压装机构、扭矩拧紧机构，

　　各机构之间通过直线导轨实现工位间的工件转运，压装机构采用可调行程气缸作为动力源，可根据不同型号水龙头的压装深度调整行程参数，扭矩拧紧机构配置扭矩传感器，可实时反馈拧紧扭矩数值，避免过拧损坏水龙头壳体或者扭矩不足导致漏水的问题。设计过程中特意将易损件的安装位置做了快拆结构处理，比如送料轨道的卡料位置可快速打开盖板清理，压头、拧头部件采用快换接头设计，切换不同型号水龙头生产时，不需要复杂的拆装调整，仅需更换对应工装头、调整少量位置参数即可完成换型，适配卫浴行业多品种小批量的生产特点。设备的气路、线路均布置在机架内部的走线槽内，外部仅预留气源接口和电源接口，现场安装时仅需接入0.5-0.7MPa的压缩空气和220V交流电源即可投入使用，

　　不需要额外配置其他辅助设施。在实际生产场景中，作业人员仅需将水龙头壳体放置在主定位工装内，按下启动按钮，设备即可自动完成两侧零件的上料、取件、装配、压装、拧紧的全流程动作，完成装配后自动将成品输送至出料位，作业人员仅需上下料和异常处理即可，大幅降低重复劳动强度，同时装配精度的一致性远高于人工操作，可有效降低水龙头成品的漏水不良率。
