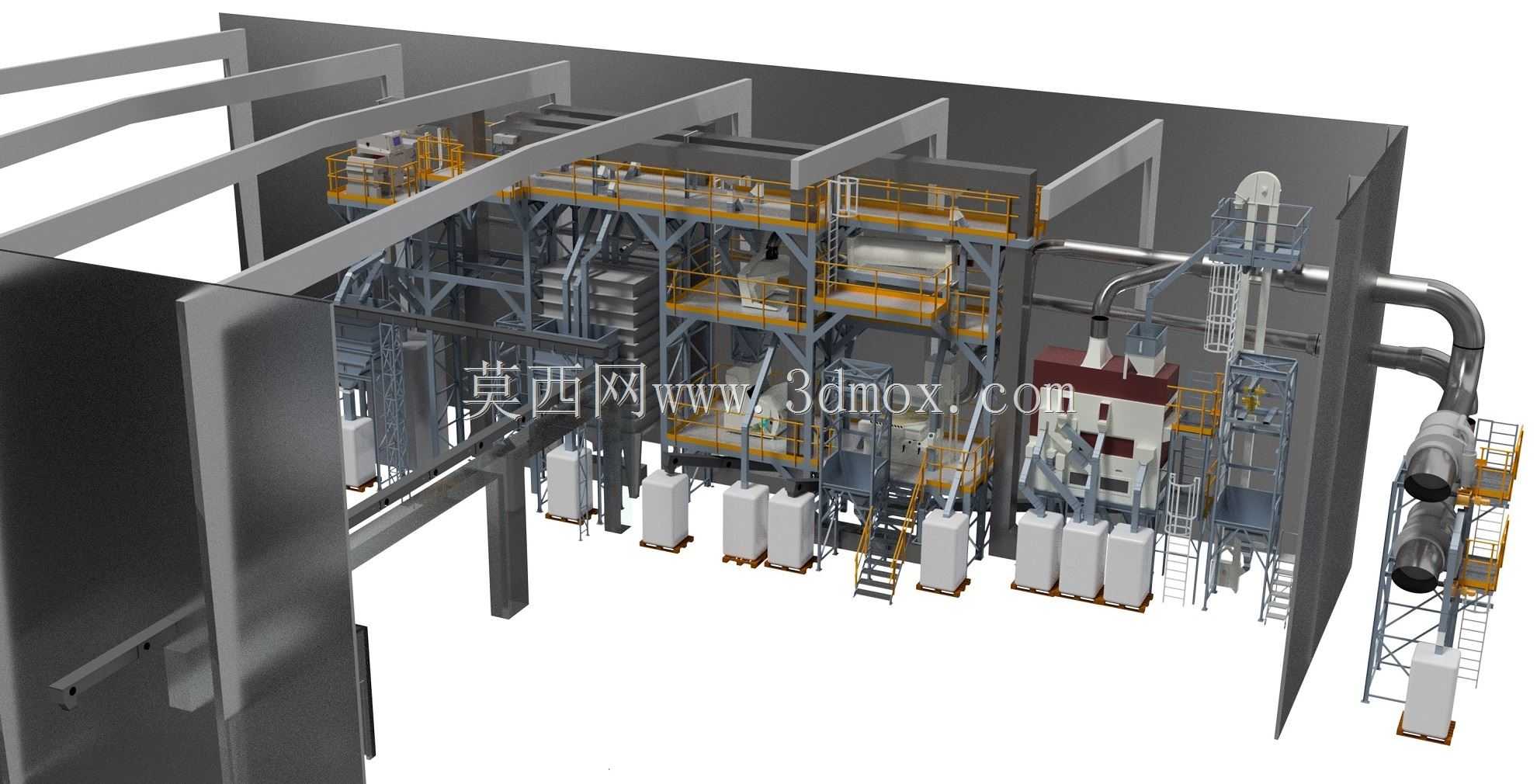

规模化种子加工成套生产线三维结构

　　这套成套加工装置主要面向规模化粮油、种业生产场景，用于完成种子从原料进料到成品分装前的多工序连续处理，整套系统集成在模块化钢结构框架内，适配大中型种子加工中心的厂房布局需求，可覆盖谷物、油料、经济作物种子的清选、分级、除杂、包衣、暂存全流程作业，替代传统分散式单机作业的低效模式，减少物料中转过程中的损耗与混杂风险。从结构布局来看，整套设备采用多层钢平台分层布置设计，不同功能单元按照物料流向依次排布在各层平台，垂直方向通过溜管、斗式提升机构完成物料的层间转运，水平方向则配置密闭式输送设备衔接相邻工序，避免作业过程中的粉尘外溢。平台周边设置标准化安全护栏与检修爬梯，各操作工位预留足够的检修操作空间，

　　日常维护时人员可通过爬梯抵达各层作业面，对单机设备进行检修、参数调整，无需额外搭设临时作业设施。设备的进料端设置在产线侧方低位，原料经初步预清后通过提升设备送入顶层初清单元，先通过风选、筛选组合去除原料中的大杂、轻杂，之后依靠重力自流进入下一层的精选单元，通过比重选、窝眼选等不同功能模块，去除瘪粒、异作物种子、杂质，完成精度分级；分级后的合格种子根据工艺需求进入包衣、丸化单元，完成药剂包覆后送入暂存仓，等待后续计量包装。整套产线的物料管路全部采用密闭式设计，对接除尘风网系统，在各扬尘点设置吸风罩，将作业产生的粉尘吸入除尘机组统一处理，满足车间作业的职业健康要求。设计阶段充分考虑了不同作物种子的加工工艺差异，

　　各功能单元之间设置可调节的分料闸门，可根据加工品类灵活调整物料流向，切换不同的工艺组合，无需对管路结构进行大规模改造；各单机设备的安装支座均采用可调式连接结构，可根据现场安装的平面度误差进行微调，降低现场安装的找平难度，同时减少设备运行过程中振动传递对整体钢结构的影响。从安装边界来看，整套产线的整体外轮廓适配常规大跨度工业厂房的层高与柱距要求，设备主体与厂房墙体、立柱之间预留不小于1.2米的巡检通道，顶层设备最高点与厂房屋架下弦预留足够的检修吊装空间，方便后期设备部件的更换吊装；设备底部的支撑立柱通过地脚螺栓与厂房地面的预埋钢板固定，基础载荷按照满负荷生产状态下的总重量乘以1.5倍安全系数进行设计，避免长期运行过程中出现基础沉降。

　　钢平台的铺板采用防滑花纹钢板，各层平台的载荷按照不同区域的设备重量进行差异化设计，放置重型设备的区域额外增加横梁密度，保障结构强度；走台区域的载荷满足人员巡检、小型工具搬运的承重要求。整套系统的管线排布遵循分层原则，电缆桥架、除尘风管、物料溜管分别布置在不同的标高区间，避免管线交叉干扰，后期检修时可快速定位对应管线，减少运维排查时间。在设备的操作侧设置集中的操作巡检通道，各工序的观察窗、调节手柄均朝向通道侧，操作人员在巡检过程中即可完成设备运行状态观察、参数微调，无需绕行至设备另一侧。各暂存仓设置料位检测接口，可对接自动化控制系统，实时监测仓内物料存量，自动匹配上下游设备的运行负荷，避免出现堵料、缺料空转的情况。设备的外露转动部件全部设置安全防护罩，爬梯入口设置安全防护门，符合机械设备安全设计规范，避免作业过程中的机械伤害风险。
