多工位直线式物料推送裁切执行机构

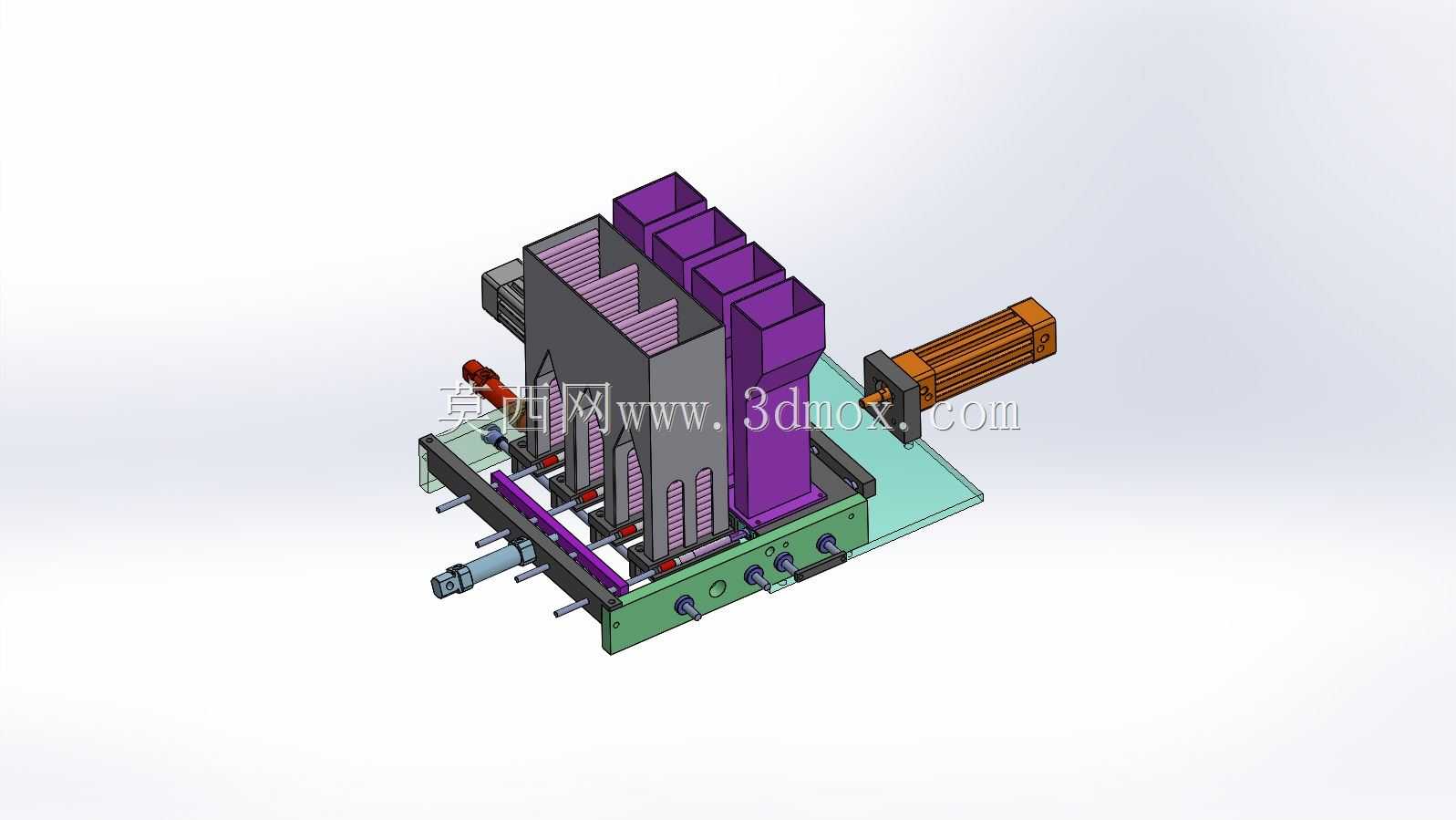

　　这套机构主要面向软质带状物料的定长分切加工场景，常见于包装辅料、绝缘片材、小型塑胶带类产品的产线前段工序，可直接集成在连续生产流水线中，替代传统人工裁切的低效作业模式。从结构布局来看，整套执行单元采用卧式安装逻辑，底部以整块加工铝板作为承载基座，所有功能组件均直接固定在基座平面上，不需要额外搭建支撑框架，安装时只需将基座通过螺栓锁付在产线对应工位的机架台面即可，基座上预先加工的定位销孔可快速完成与上下游工位的同轴度校准，大幅缩短现场调试周期。右侧配置的直线驱动单元采用侧装方式，输出端通过浮动接头连接中间的滑动载板，避免驱动轴与载板运动方向不同心产生的卡滞问题，载板下方配置两组线性导轨作为导向支撑，可承受裁切过程中产生的垂直方向反力，

　　保证长周期运行的运动精度。载板上方设置四个并排的物料导槽，每个导槽对应独立的物料通道，可同时完成四条料带的同步输送与裁切，导槽内部做了圆角过渡处理，避免软质料带输送过程中出现刮毛、卡滞的问题，导槽旁侧设置的可调式压料块，可根据料带厚度调整压紧间隙，适配0.1mm到2mm厚度范围内的不同带状物料。裁切动作的执行组件安装在载板前端，采用动刀与定刀配合的剪切结构，动刀与驱动载板做联动设计，当载板运行到设定行程终点时，动刀刚好与定刀完成啮合切断，不需要额外配置独立的裁切驱动元件，简化了整机的气路或电路配置，同时能保证裁切长度的一致性，重复定位精度可控制在0.2mm以内。机构左侧伸出的导向轴组件用于对接上游的放料架，

　　料带从导向轴穿入后可直接进入对应导槽，导向轴上配置的限位挡圈可根据料带宽度调整间距，避免多通道送料时出现料带偏移、串道的问题。从安装边界来看，整套机构不含外接管线的最大外轮廓尺寸控制在长420mm、宽280mm、高310mm范围内，对产线的安装空间要求较低，可适配多数中小型自动化生产线的工位预留空间。设计过程中充分考虑了日常维护的便捷性，所有与物料接触的导槽、刀片组件均采用快拆式固定结构，不需要完全拆解机构即可完成刀片更换、导槽清理的日常维护作业，基座上预留的废料滑落开口可直接将裁切产生的边角料导入下方的废料收集盒，避免废料堆积在机构内部影响运动部件运行。在实际运行逻辑上，这套机构可通过调节驱动单元的行程参数，

　　灵活调整单次送料的裁切长度，不需要更换任何机械零件即可覆盖10mm到120mm长度范围内的裁切需求，配合产线的主控系统信号，可实现与后续包装、检测工位的节拍匹配，单工位最高运行节拍可达每分钟60次，相比单通道裁切机构，生产效率提升三倍以上。结构受力方面，所有受力连接位置均做了加厚处理，导轨安装面、驱动单元固定面的平面度加工要求控制在0.05mm以内，避免长期运行后出现结构变形导致的精度衰减，驱动端的缓冲配置可降低行程终点的冲击噪音，整机运行噪音可控制在70分贝以内，符合车间生产的环境要求。
