多孔金属收纳定位盒结构设计方案

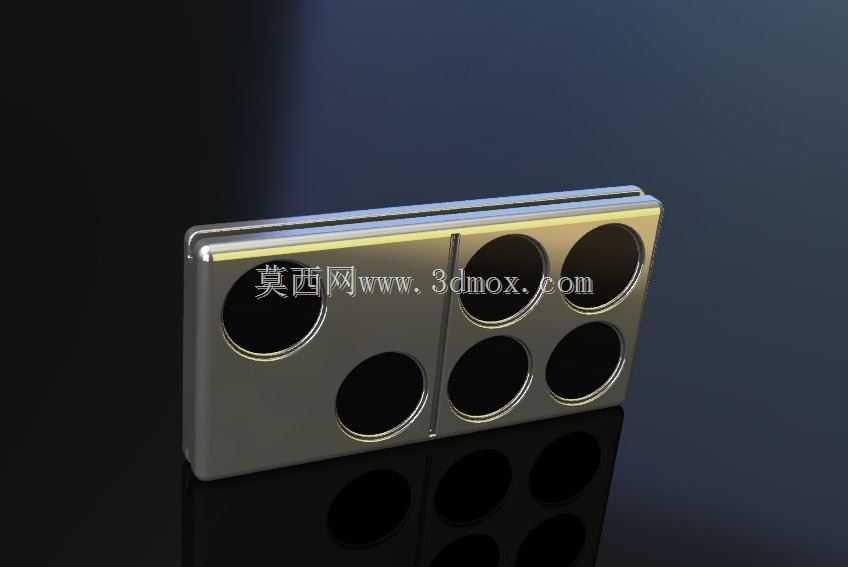

　　这款多孔金属构件的设计初衷，是为了解决小型加工工位上圆柱形工件、工具头零散摆放导致的取放效率低、易滚落磕碰的问题，在精密零件加工、装配检修工位的实际应用中，这类带定位孔的金属收纳件能够将不同直径的圆柱类零件、刀具柄部垂直插放固定，避免工件表面相互刮擦，同时让工位排布更规整，减少操作人员找件的无效耗时。从结构设计逻辑来看，整体采用薄金属板材弯折成型的盒式结构，侧壁做了等厚的翻边处理，既提升了整体的结构刚性，避免薄板材受力出现翘曲变形，也让边缘位置没有锋利的冲裁毛刺，符合工位器具的安全使用要求。构件上的圆形开孔做了同轴度公差约束，每个孔位的边缘都做了微小的倒角处理，一方面是方便工件插入时的导向，不会因为孔口的锐边刮伤工件的外圆柱面，

　　另一方面也能减少孔口位置的应力集中，在长期插拔使用的过程中不会出现孔口开裂的变形问题。两个独立的孔区做了分隔筋设计，分隔筋与盒体为一体弯折成型，不需要额外焊接拼接，既减少了加工工序，也让整体结构的连接强度更高，不会因为长期受力出现分隔筋脱落的问题。从安装边界的角度考虑，该构件的底部为完全平整的平面，可以直接放置在工作台面上使用，也可以根据工位需求在底部预留的沉孔位置加装磁吸座或者紧固螺丝，固定在工装板、设备侧挂架上，不会占用过多的工作台操作空间，整体的外形厚度控制在适配常规圆柱类工件插放稳定的区间，不会因为盒体过浅导致插放的工件倾倒，也不会因为盒体过深造成工件取放不便、底部积屑难以清理的问题。在实际的工位适配场景中，

　　这类多孔定位盒可以根据放置的工件类型调整孔位的直径与排布间距，比如放置钻头、丝锥等刀具时可以将孔位按刀具直径做梯度排布，放置小型圆柱销、定位轴类零件时可以将孔位做等直径阵列排布，盒体的金属表面做了哑光防锈处理，在车间多油污、多切削液的使用环境下不会轻易出现锈蚀掉漆的问题，日常清理只需要用棉布擦拭即可，维护成本极低。设计过程中对孔位的中心距做了反复校核，确保相邻孔位插入工件后不会出现相互干涉的情况，操作人员取放任意一个孔位的工件时都不会碰到相邻位置的零件，操作空间足够。盒体的边角位置做了小圆弧过渡，避免直角边角在工位挪动过程中刮碰操作人员的手部或者其他设备的表面，整体结构没有多余的冗余设计，

　　所有的结构特征都服务于工件定位收纳的核心功能，没有不必要的装饰性结构，完全围绕工业工位的实际使用需求做结构优化，既适合作为固定工位的标配收纳器具，也可以作为移动检修工具盒的配套定位构件使用，在小零件分拣、检测工位上也能用来临时存放待检的圆柱类零件，避免零件混料。
