迷你造型便携挂饰款吉他三维设计作品

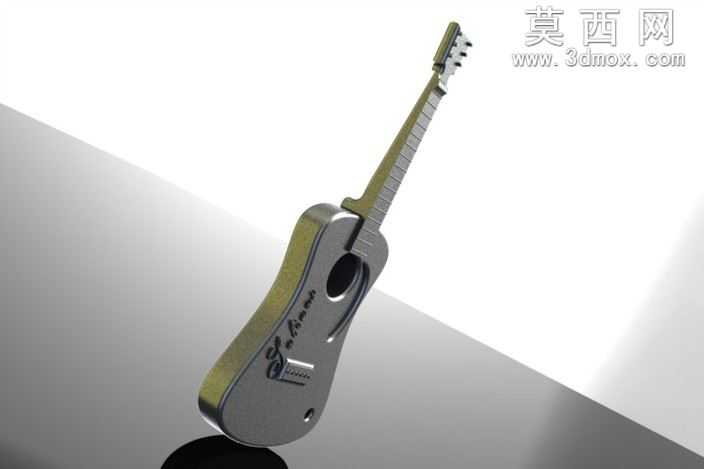

做这类迷你文创类机械造型件，最先要卡的就是曲面光顺度和小尺寸结构的加工适配性，很多新手做这类缩小版乐器模型，容易直接照搬真实吉他的曲面曲率，放到几厘米的小尺寸上，要么曲面转折太陡注塑脱模卡模，要么边缘R角太小CNC精加工断刀。这个迷你吉他模型在曲面处理上做了很巧的取舍，琴身的弧形轮廓没有硬卡真实吉他的大曲率凹陷，把音孔周边的过渡面做了0.3mm的顺滑抬升，既保留了原声吉他的轮廓辨识度，又让整个外曲面的拔模斜度控制在1.5度以上，不管是做光固化3D打印打样，还是开软胶模做金属挂饰，都不用额外补面修拔模。琴颈部分的品丝凸起没有做真实吉他的细碎分段，而是把每段品丝的凸起高度压到0.15mm，相邻品丝之间的过渡槽做了R0.2的圆角，不会出现打印的时候槽位积料、或者冲压的时候边角崩缺的问题。琴头的弦钮造型做了一体化简化，没有拆成独立的小零件，毕竟作为挂饰类小摆件，分体装配的小零件很容易脱落，一体化结构既保留了弦钮的视觉特征，又省掉了微型装配的公差配合麻烦，琴身底部特意留了1mm直径的挂孔，孔位边缘做了0.1mm的倒角，穿挂绳的时候不会割伤绳体，也避免了孔位应力集中导致的开裂。琴身表面的装饰刻字深度控制在0.1mm，不管是做激光打标还是移印，都不会因为刻字太深积墨糊边，也不会因为太浅磨两次就掉。渲染的时候特意给金属质感的琴身调了弱反光的磨砂金属材质，没有用高光亮面的镀铬效果，避免小尺寸模型反光太杂看不清轮廓细节，琴颈部分用了半哑光的浅灰色材质，和琴身的金属色形成柔和的层次差，不会出现视觉上的重心偏移。很多实训课上拿这类小模型做曲面建模练习，很容易陷入“越像真实产品越好”的误区，忽略小尺寸零件的加工落地限制，这个模型刚好能演示怎么在保留产品识别度的前提下，做面向加工的结构简化，不用反复返工修模。琴身和琴颈的衔接位置做了0.05mm的配合止口，要是想做分色打印或者不同材质拼接，直接卡止口就能对齐，不用额外做定位柱，小尺寸零件上做定位柱很容易出现柱位太细断在孔里的问题，止口配合的容错率高很多，哪怕是新手做装配练习也能轻松对齐。
