轻量化镂空三夹结构创意工装夹具设计

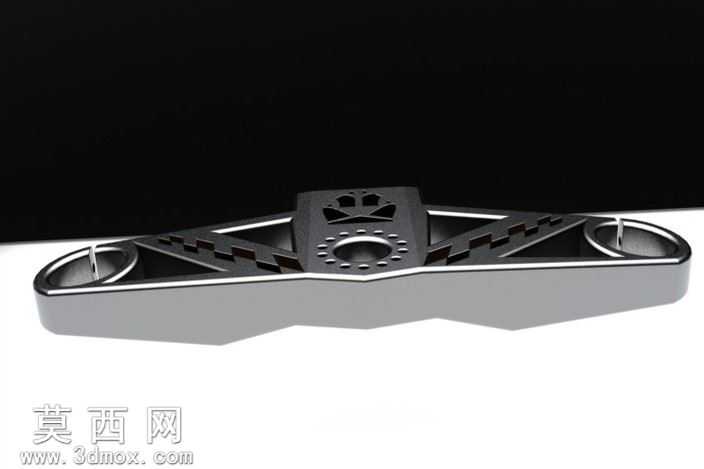

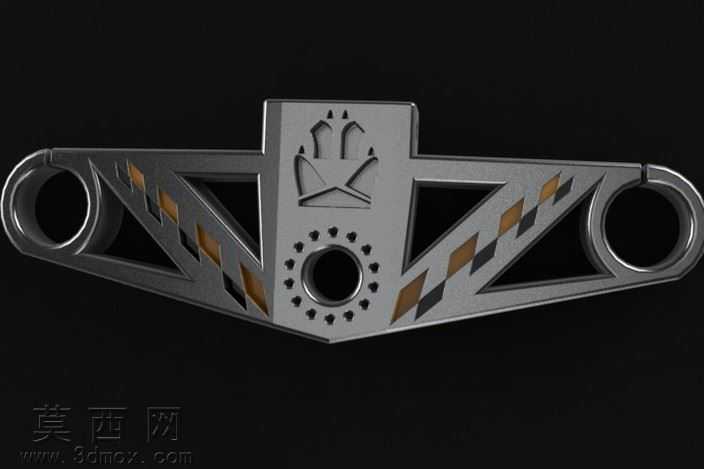

本作品为一款创意结构的三夹工装设计，采用三维参数化建模方式完成整体结构搭建，建模过程中优先遵循功能优先、兼顾轻量化与视觉质感的设计逻辑。整体主体结构采用一体化框架式设计，通过多组三角形镂空筋位完成主体受力结构的搭建，在保证整体结构刚性、满足夹持受力需求的前提下，大幅削减了非受力区域的实体材料占比，有效降低了零件整体重量，同时镂空结构也形成了极具辨识度的视觉特征。建模阶段对零件的各个衔接位置做了平滑过渡处理，避免尖锐棱角带来的应力集中问题，端部的环形夹持位做了加厚处理，匹配内侧的开槽结构，保证夹持作业时的受力均匀，不会出现局部形变影响夹持精度的问题。中部的定位孔位做了环形阵列的沉台设计，既可以满足装配定位的精度需求，也通过规整的阵列特征提升了零件整体的精致感。侧面的斜向装饰凹槽做了等距排布，搭配橙黑撞色的材质分区设计，打破了金属零件的单调质感。渲染阶段采用工作室柔光布光方案，主体结构赋予哑光金属磨砂材质，还原金属零件的细腻磨砂质感，装饰凹槽区域赋予高饱和度的橙色硬质漆面材质，两种材质形成清晰的质感与色彩对比，边缘位置做了细微的倒角高光处理，强化零件的精密加工质感。底部的承托面做了平面度优化，保证零件放置时的稳定性，整体结构没有冗余的设计元素，每一处结构都兼顾受力功能与视觉表现，作为创作者的首个设计作品，在结构合理性、视觉表现力上都完成了较好的平衡，能够满足日常轻型夹持作业的使用需求，同时兼具工业设计的美感。
