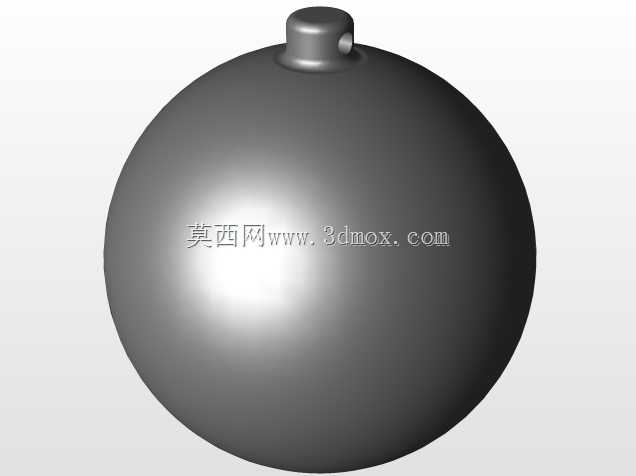

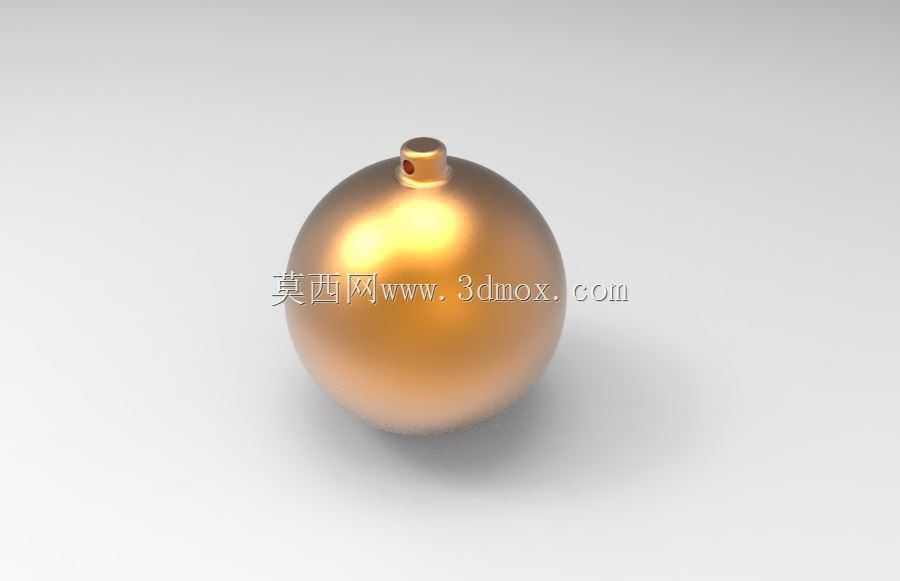

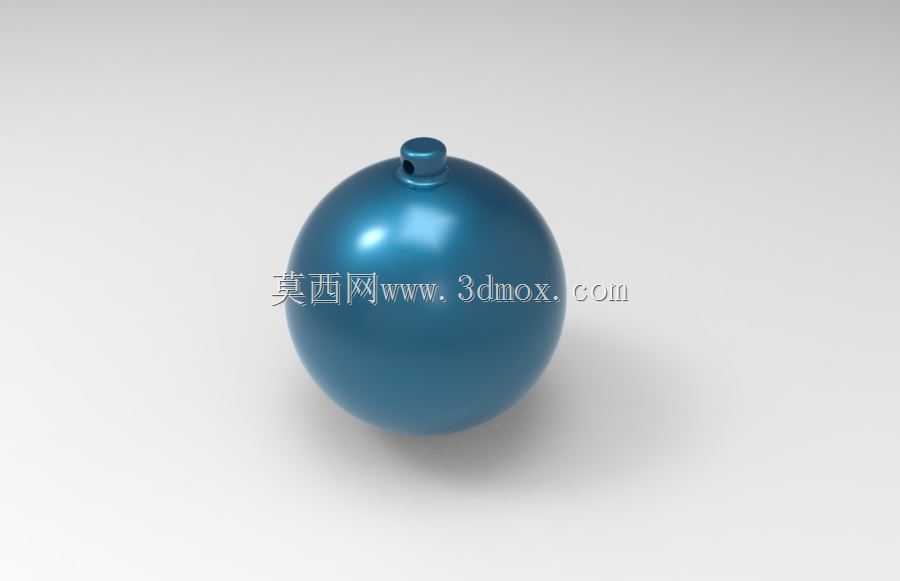

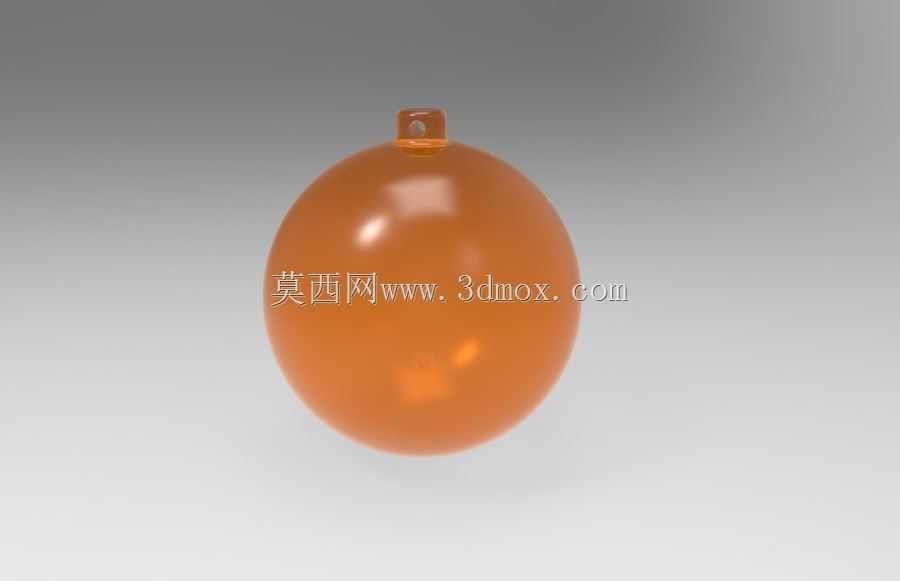

带顶部吊装凸台的球形结构件

　　在流体承压、浮体配重、装饰悬挂类的机械结构设计场景中，这类带顶部吊装凸台的球形构件是非常常见的基础结构单元，很多刚接触结构设计的工程师容易忽略这类回转体零件的细节设计要点，往往只画出球体主体就草草收尾，实际落地应用时才会发现安装、受力、密封环节的诸多问题。先从实际应用场景说起，这类球形结构如果是薄壁空心结构，常作为低压容器的罐体端封头、小型浮球液位计的浮体、户外悬挂类装饰构件的主体，也可作为管道系统中的球形缓冲腔壳体；如果是实心结构，则多用于配重块、碰撞测试的标准撞击头、重载万向支撑的球头基体。不同应用场景下的设计侧重点差异极大，做承压容器用的时候，球体的壁厚均匀性是核心控制指标，顶部凸台和球体的衔接位置不能出现直角转折，

　　否则在内压反复作用下会产生应力集中，长期运行容易出现疲劳裂纹；做浮体使用的时候，凸台位置的密封结构设计是重点，要保证连接后整体的气密性，避免液体渗入浮体内部导致浮力失效；做悬挂装饰件的时候，凸台的吊孔位置要和球体的重心完全重合，否则悬挂后球体容易出现倾斜，无法保持周向的外观一致性。再说到设计思路层面，这类零件属于典型的回转体结构，建模时优先采用旋转凸台特征生成主体，比单独做球体再拼接凸台的建模方式更能保证衔接处的曲面连续性，很多新手建模时会先插入标准球体，再单独拉伸顶部的凸台，最后做圆角过渡，这种方式生成的曲面在圆角和球面的衔接位置容易出现G1连续以下的折痕，后续如果要做数控加工或者模具开模，会在曲面分型或者刀路规划时出现问题。采用旋转特征建模时，可以直接在草绘截面里把球体轮廓、凸台轮廓、凸台上的吊孔沉台轮廓一次性绘制完成，旋转后只需要对吊孔做拉伸切除即可，整个零件的建模特征树非常简洁，后续修改壁厚、凸台高度、球体直径的时候，只需要修改草绘截面的尺寸参数，不需要反复调整多个特征的参照，参数化效率更高。关于外形尺寸与安装边界的控制，首先要明确球体的公称直径是核心基准尺寸，所有后续结构都要以球心为坐标原点进行定位，顶部凸台的外径一般不超过球体直径的六分之一，凸台高度不超过自身外径的二分之一，这个比例范围能保证凸台和球体衔接处的应力分布均匀，不会出现凸台根部的应力突变。凸台上的吊孔如果是用于穿装销轴或者吊绳，孔的中心到球体顶部的距离要控制在凸台高度的二分之一位置，孔的边缘要做不小于0.5倍孔径的倒角，避免吊装时尖锐边缘切割吊绳或者造成销轴的应力集中。如果是用于螺纹连接的凸台，螺纹的有效旋合长度不能小于螺纹公称直径的1.5倍，同时要在螺纹底部预留退刀槽结构，保证螺纹连接时能完全拧紧到位，不会出现螺纹干涉。另外要注意安装边界的预留，当球体和其他部件配合时，要以球心为基准计算最大回转半径，也就是球体的半径加上凸台的突出高度，这个尺寸是安装空间预留的最小参考值，避免安装后球体转动时和周边结构发生碰撞。如果是承压类的应用场景，还要在凸台和球体的衔接位置做圆滑过渡的圆角，圆角半径不小于球体壁厚的三分之一，从受力角度看，

　　这个位置的圆角能把局部应力集中系数降低30%以上，大幅提升零件的疲劳寿命。很多工程师在做这类零件的工程图时，容易遗漏球面的轮廓度公差要求，实际上不管是机加工还是模具成型的球形构件，球面的轮廓度直接影响后续的配合精度，比如做万向球头使用时，轮廓度超差会导致转动卡滞、磨损加快的问题；做密封浮球使用时，轮廓度超差会导致和密封座的配合面出现间隙，产生泄漏。另外顶部凸台的端面要和球体的中心轴线保持垂直，垂直度公差一般取凸台外径的千分之五以内，这样安装后连接件的受力方向才能和球体轴线重合，不会产生额外的偏载力矩。在材料选择层面，如果是承压场景多选用不锈钢或者碳钢材质，做表面防腐处理；如果是浮体场景多选用低密度的工程塑料或者铝合金，在保证结构强度的前提下降低整体重量；如果是配重场景则选用高密度的铸铁或者铅基合金，缩小球体的整体尺寸。不同材料对应的设计细节也有区别，塑料材质的球形件要在凸台位置做加强筋结构，因为塑料的刚性较差，吊装受力时凸台根部容易出现断裂，加强筋的厚度一般取球体壁厚的0.6倍，避免注塑时出现缩痕；金属材质的承压球形件则不需要额外加筋，靠均匀的壁厚就能保证结构强度，反而要尽量减少表面的凸起结构，避免应力集中。还有一个容易被忽略的细节，就是这类球形零件的吊装或者安装完成后，要考虑球体表面的排水或者排尘结构，如果是户外使用的悬挂球形件，不能让球体表面积水，设计时如果有外观要求不能做排水孔，就要保证表面的喷涂涂层有足够的疏水性，

　　或者在凸台和球体衔接的最低位置做隐形的排水槽，避免长期积水导致表面涂层脱落锈蚀。如果是用于设备内部的球形缓冲腔，还要在球体的最低位置设计排污口结构，和顶部的凸台保持同轴，方便定期清理腔体内的沉积杂质，避免杂质堆积影响介质的流动顺畅性。从建模的规范性来说，这类回转体零件的草绘截面要完全约束，所有尺寸都要以球心为基准进行标注，不要选择零散的边线作为标注参照，否则后续修改球体直径的时候，草绘截面容易出现参照丢失导致特征失败。完成建模后要做质量属性的核查，根据应用场景的要求核对零件的重量、重心位置，比如浮球类的零件要保证重心在球心的正下方，这样浮球在液面浮动时才能保持凸台朝上的稳定姿态，不会出现翻转导致液位检测失效；配重类的零件则要保证重心和球心完全重合，避免转动时出现偏心振动。
