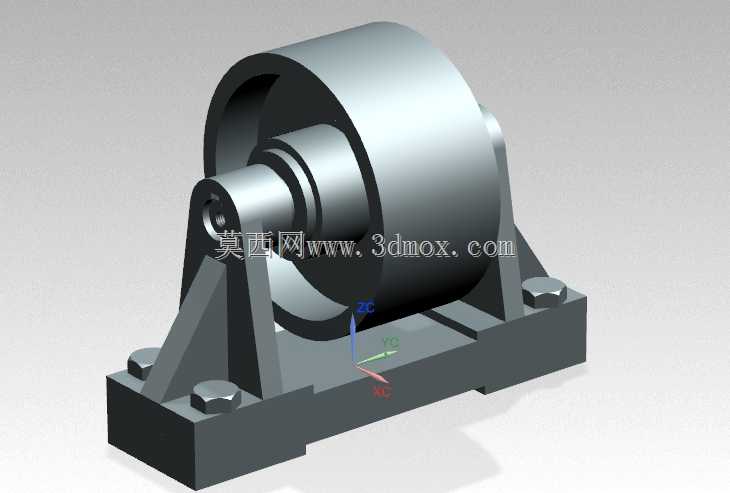

卧式安装皮带轮支撑传动总成结构

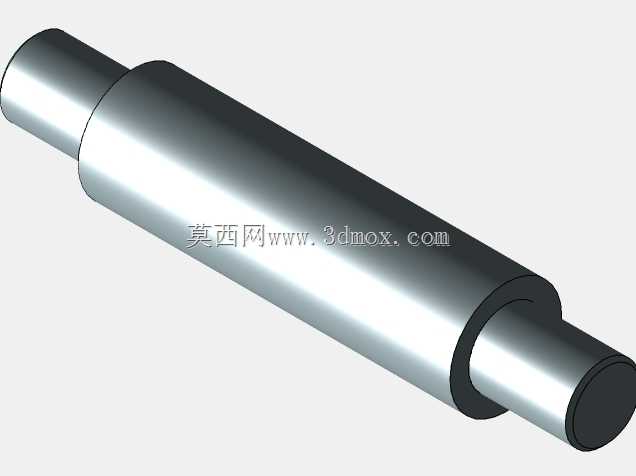

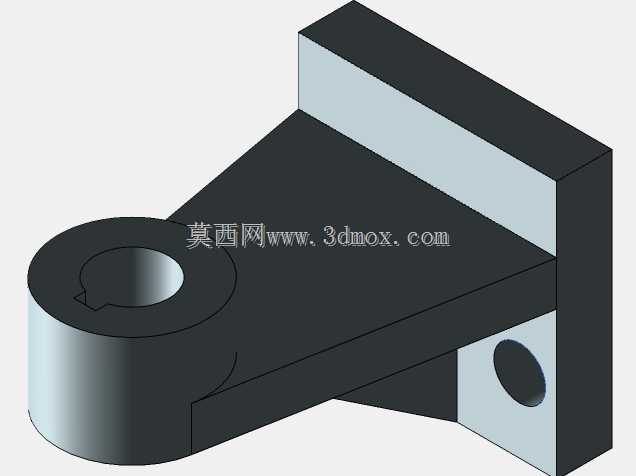

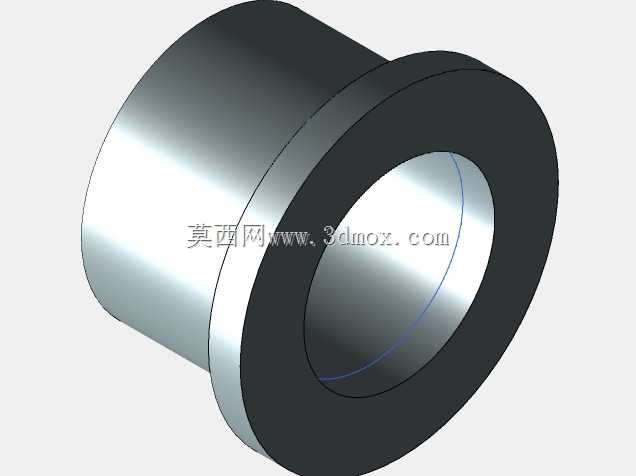

　　这套带支座的皮带轮传动结构，在轻工输送、小型农机、机床辅机的动力传递环节应用十分普遍，很多车间里的小型物料输送线、台式砂轮机、老式木工带锯的动力端，都能找到结构逻辑高度相似的部件，核心作用就是把电机输出的旋转动力，通过三角带或者平皮带传递到工作端，同时承担皮带张紧后的径向载荷，避免动力轴出现挠曲变形。从结构设计逻辑来看，整个总成采用分体式装配思路，底部是一体化铸造的安装底座，两个对称的梯形支撑立筋直接和底座连为一体，这种设计比螺栓拼接的支架刚性好很多，能抵消皮带传动过程中持续产生的交变径向力，不会因为长期运行出现支架开焊或者连接螺栓松动的问题。支撑立筋顶部加工有同轴的轴承安装孔，用来嵌装深沟球轴承，轮轴穿过轴承内圈，

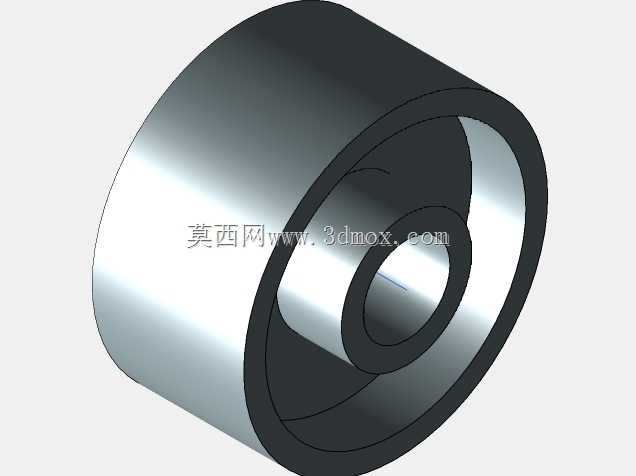

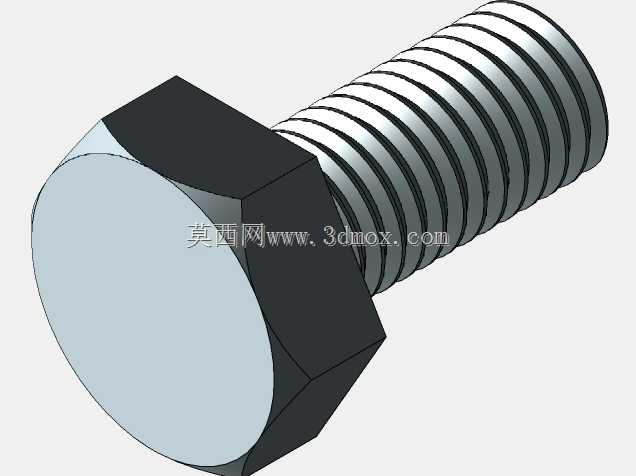

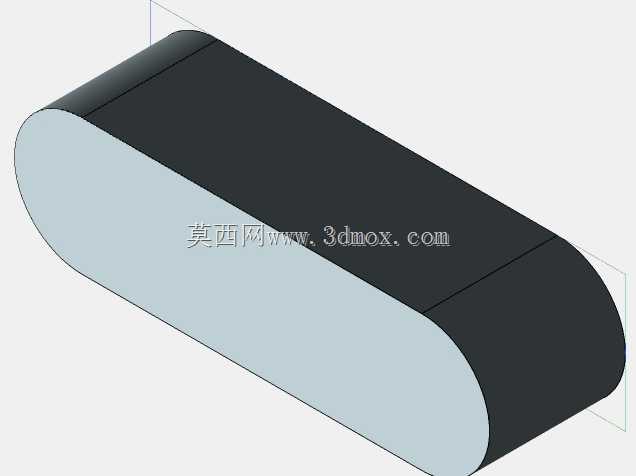

　　一端和带轮轮毂通过键连接实现周向固定，轴端用轴端挡圈限制轴向窜动，保证带轮运转时的同轴度，避免皮带出现偏磨、掉带的问题。带轮本身采用辐板式结构，轮缘位置加工有对应皮带型号的梯形槽，相比实心轮能有效降低自身转动惯量，启动瞬间不会对电机造成过大的冲击负载，同时辐板位置预留的减重空间也方便后期做动平衡校正，尤其是在转速超过1500转每分钟的使用场景下，动平衡精度直接影响整套传动结构的运行噪音和轴承使用寿命。安装边界方面，底座采用四点螺栓固定的方式，四个安装凸台分别布置在底座的四个角位置，凸台上加工有通孔，用来穿装地脚螺栓或者设备安装面的连接螺栓，安装时需要保证底座安装面的平面度误差不超过0.1毫米每100毫米，

　　不然会导致两个支撑立筋的轴承孔出现同轴度偏差，强行装轴之后会出现轴承卡滞、运转阻力过大的问题。两个支撑立筋的间距刚好匹配带轮的轮毂宽度，既不会让带轮在轴上出现轴向窜动的空间，也不会因为间距过小导致带轮和支撑筋发生摩擦，预留的1到2毫米间隙刚好能容纳运转过程中的热膨胀量。实际使用过程中，这套结构的张紧调节通常是通过调整电机和该总成的中心距来实现，不需要额外在支座上做张紧结构，因为支座本身是刚性固定的，长期运行不会出现位置偏移，皮带张紧度调整到位之后，只要定期检查轴承润滑情况、皮带磨损情况就能维持稳定运行。很多新手做这类结构设计的时候容易踩两个坑，一个是支撑立筋的厚度设计过薄，运行过程中筋板出现共振，导致整个传动部件噪音很大，

　　甚至出现筋板开裂的问题；另一个是轴承孔的定位尺寸公差放得太松，装配之后带轮的径向跳动超差，皮带运行时不断窜动，用不了多久皮带侧边就会被磨坏。这套结构在设计时把支撑筋的厚度做了合理加强，筋板和底座连接的位置做了圆角过渡，避免应力集中，轴承孔采用H7级公差配合，既能保证轴承安装时不会过松打滑，也不会因为过盈量太大导致轴承内圈变形影响转动灵活性。另外带轮的轮槽尺寸严格对应通用皮带的截面标准，替换配件的时候不需要单独定制，市面上的标准三角带就能直接匹配，后期维护成本很低。底座的底部加工有定位止口，安装时可以和设备机架上的定位凸台配合，快速找正安装位置，不需要反复调整带轮和电机带轮的平行度，能大幅减少现场安装的调试时间。在一些需要传递较大扭矩的场景下，还可以把单槽带轮换为多槽带轮，只要保持轮毂和轴的配合尺寸不变、支撑立筋的间距不变，就能直接替换，不需要改动整个支座的结构，通用性很强。
