齿轮连杆式双爪同步夹持机械夹具结构

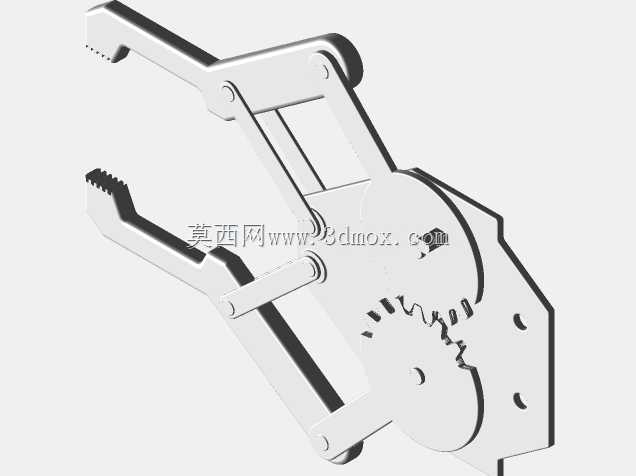

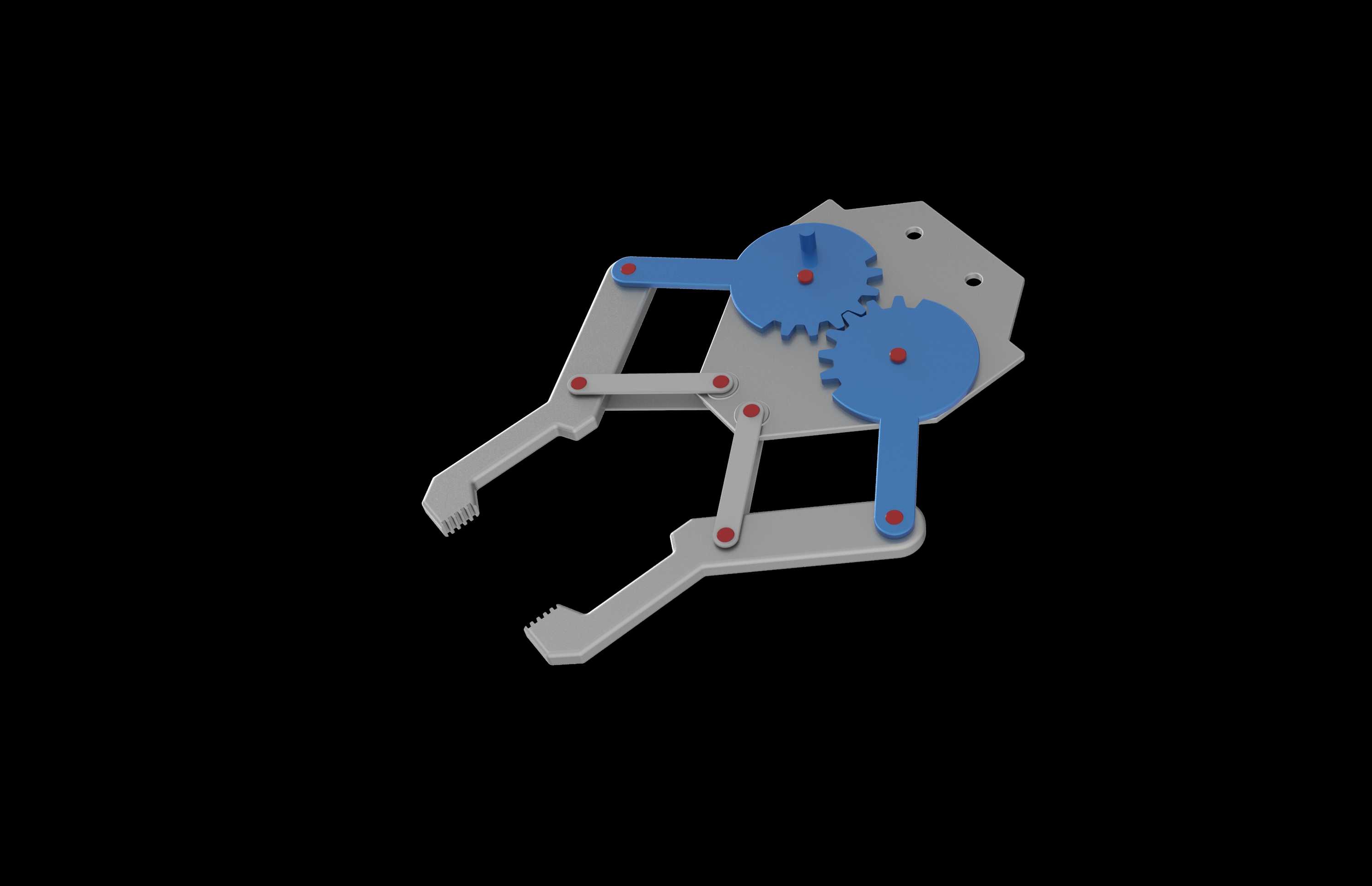

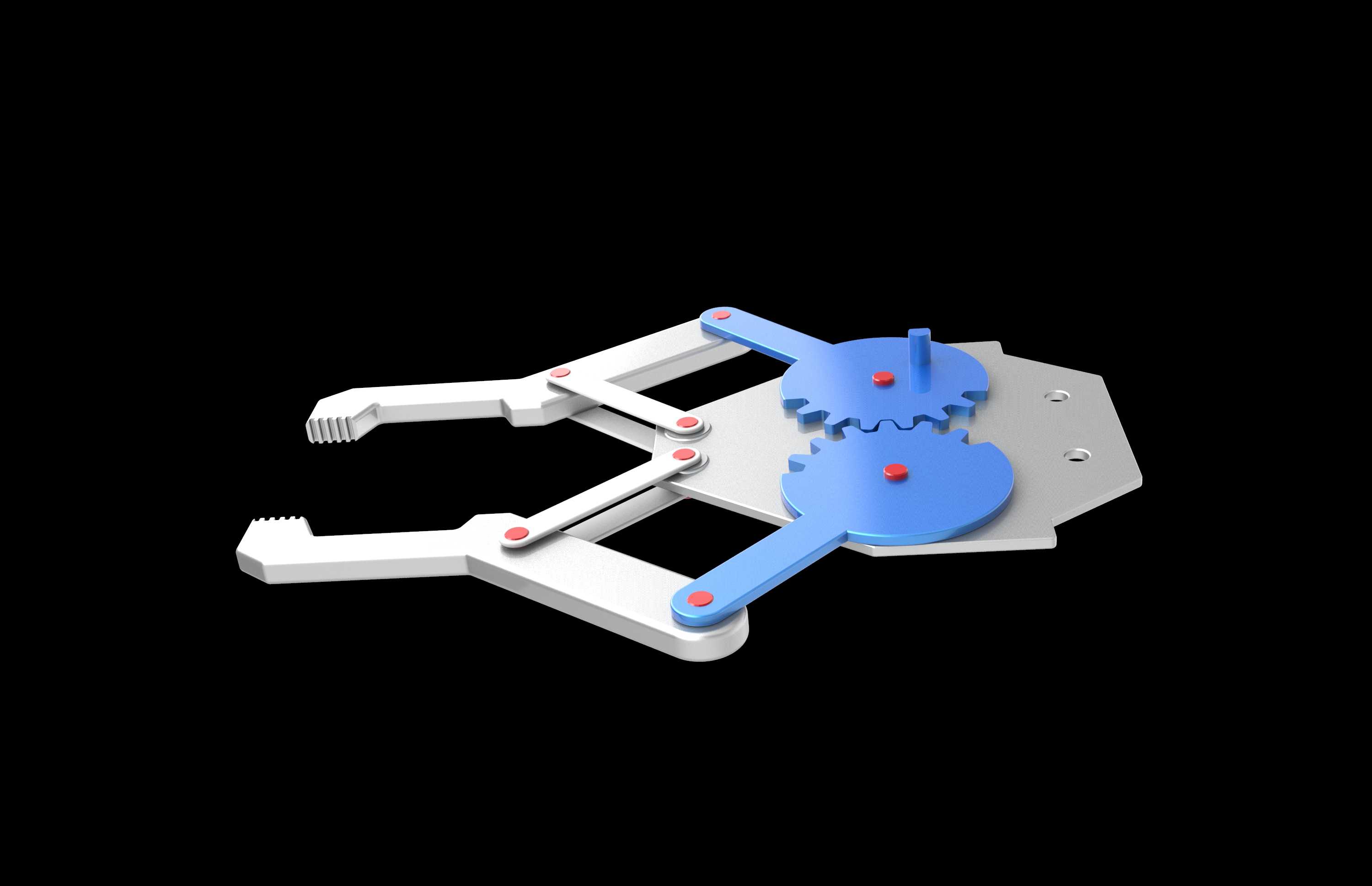

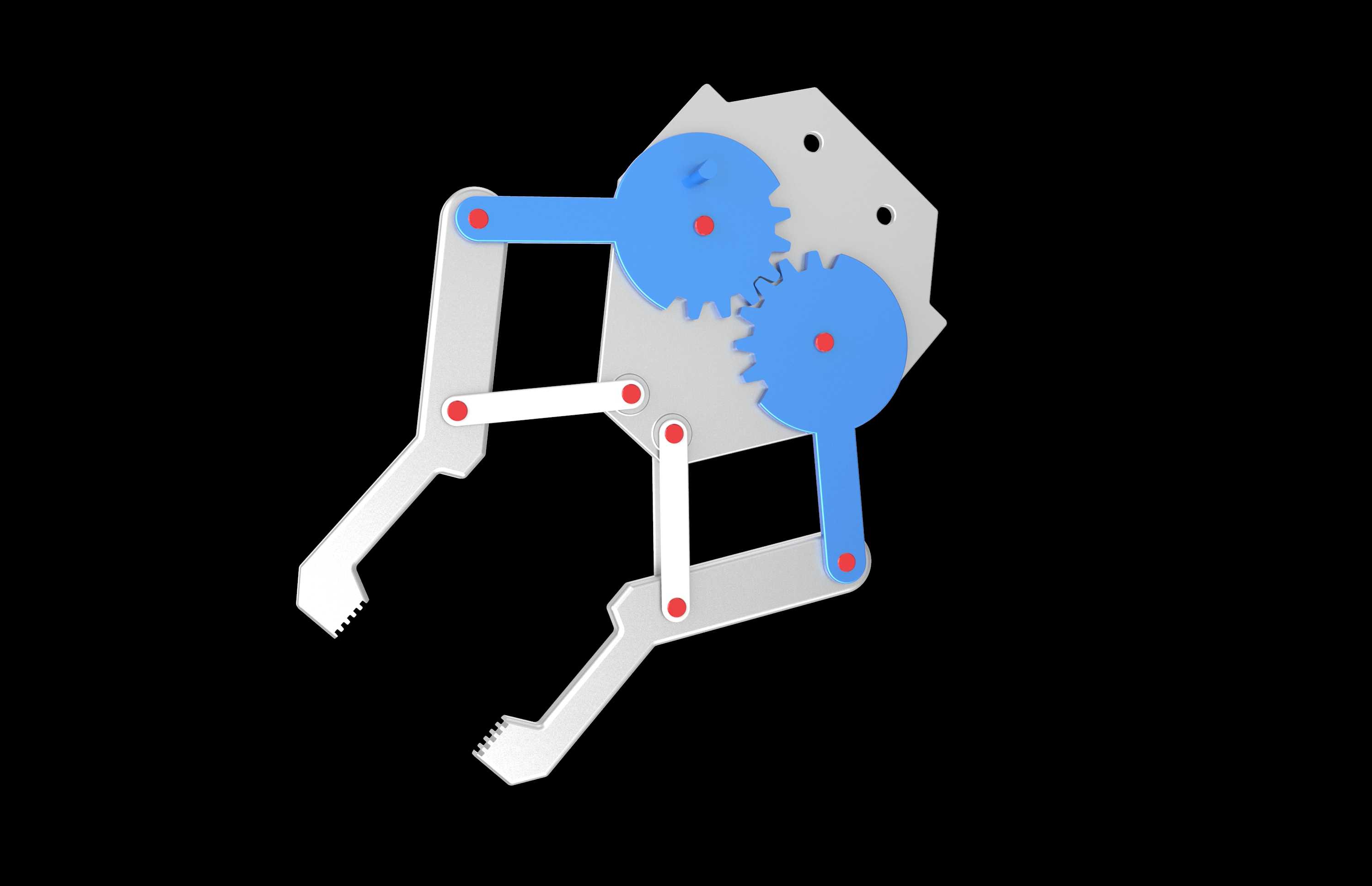

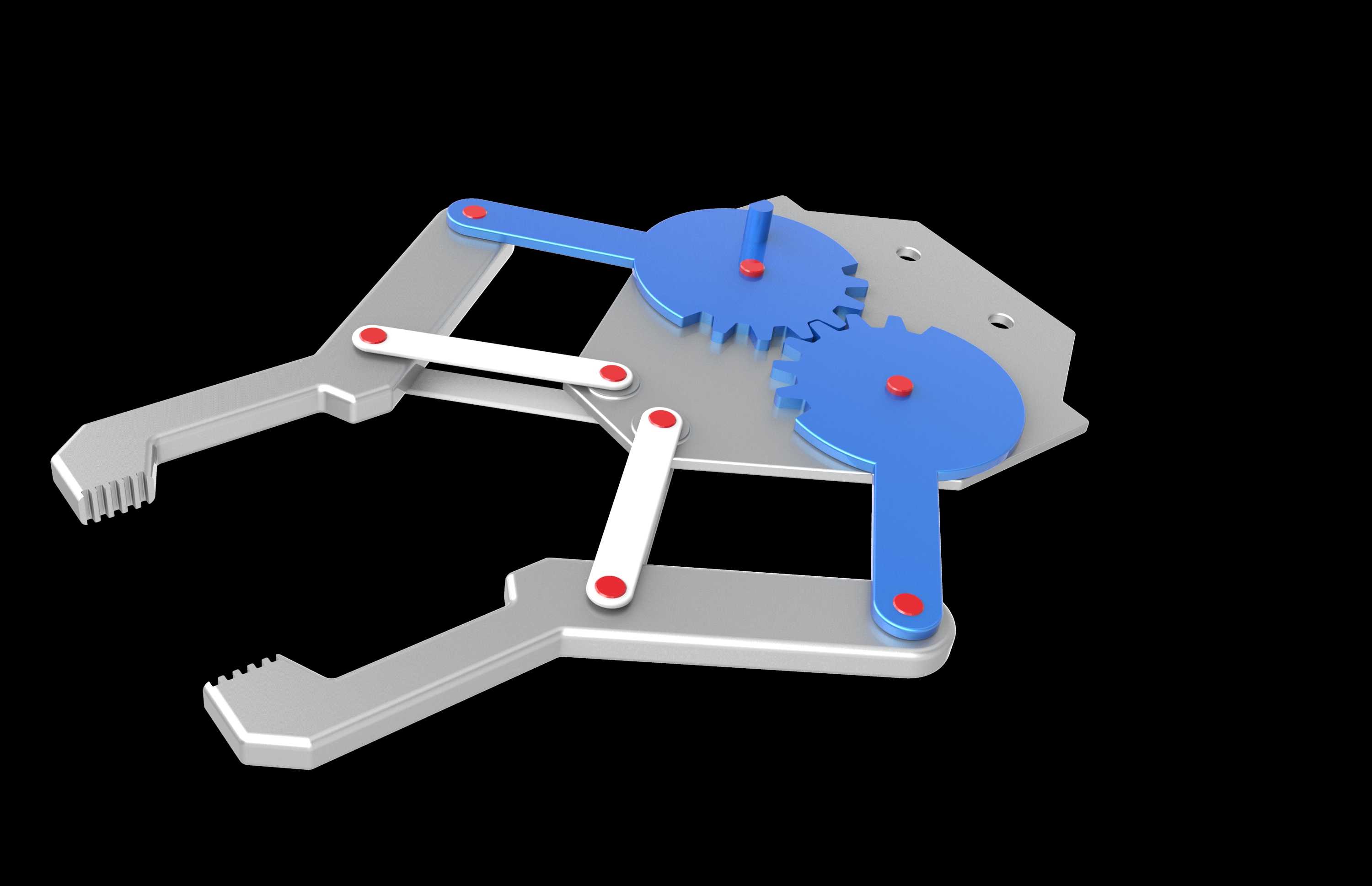

这款夹持机构的设计初衷，是解决自动化产线中异形刚性工件的同步夹持需求，常见应用场景涵盖机加工工序的工件上下料、装配工位的零件定位转移、检测工位的工件固定，相比单爪夹持结构，双爪同步动作的形式能避免工件夹持过程中出现偏斜移位，尤其适配轴类、块状规则或半规则工件的装夹需求。从结构逻辑来看，整套机构以中部的不完全齿轮作为核心传动件，齿轮与两侧带齿段的摆臂啮合，配合多组铰接连杆将齿轮的转动转化为两个夹爪的同步开合动作，当驱动端带动齿轮转动时，两侧摆臂同步绕铰接点摆动，通过连杆的力传递带动上下两个夹爪同时向中心收拢或向外张开，夹爪端部设计的齿形结构能增大与工件接触面的摩擦力，降低工件滑脱的概率。建模过程中首先需要确定夹爪的开合行程范围，根据常见待夹持工件的直径区间，反推齿轮的啮合齿段长度、各连杆的铰接点位置与杆长参数，先绘制核心的齿轮基准齿形，通过参数化约束定义齿形轮廓后拉伸生成齿轮基体，再依次绘制两侧摆臂的轮廓，预留铰接孔的安装间隙，连杆部分需要根据运动仿真的干涉检查结果调整杆长与铰接点位置，避免开合过程中连杆与齿轮、摆臂出现运动干涉。安装边界方面，机构尾部的安装板预留了三个固定安装孔，可直接通过螺栓固定在自动化设备的执行端或工作台架上，整体结构的厚度方向尺寸紧凑，不会占用过多的安装空间，夹爪的最大张开距离可通过调整齿轮的转动角度范围进行限位，适配不同尺寸规格的工件夹持需求。建模完成后需要进行运动仿真验证，给齿轮施加固定转速的驱动，追踪两个夹爪端部的运动轨迹，确认开合过程的同步性偏差在允许范围内，同时检查各铰接位置的转动间隙是否合理，避免出现卡滞或传动空程过大的问题，夹爪的夹持力可通过调整驱动端的输入扭矩进行匹配，针对不同材质的工件调整夹持力大小，避免夹伤工件表面或出现夹持力不足的问题。整套结构没有复杂的传动组件，加工难度低，后期维护仅需要定期在铰接位置添加润滑脂即可，相比气动或液压夹持结构，纯机械传动的形式不需要额外布置气路或油路，适配一些没有气源供应的简易工装场景，也可以配合伺服电机驱动实现夹持行程的精准控制，满足不同工位的柔性装夹需求。
