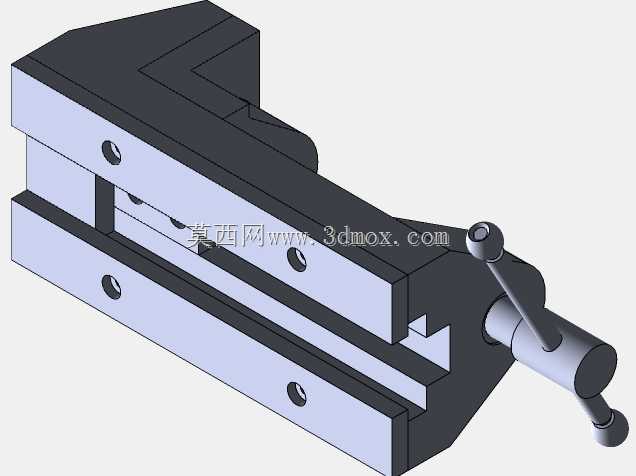

机加工夹持用精密台钳结构设计

　　在常规机加工、钳工装配、小型零件修配的作业场景里，台钳是工位上不可或缺的基础夹持部件，不管是台式钻床的进给定位、小型铣床的工件粗加工固定，还是手工锉削、攻丝、零件装配时的工件限位，都需要依靠台钳提供稳定的夹持力，避免工件在受力时出现位移、窜动，影响加工精度或者造成操作安全隐患。这款台钳的结构设计完全围绕实用场景展开，整体采用固定式钳身搭配活动钳身的经典布局，固定钳身设置有多个贯穿安装孔，可直接通过螺栓锁紧在钳工工作台或者机床配套工作台上，安装孔的位置排布兼顾了不同工作台T型槽的间距，安装时不需要额外打孔适配，能快速完成工位固定。活动钳身通过丝杆传动实现开合动作，丝杆端部搭配转动手柄，

　　操作时只需要扳动手柄就能带动活动钳身沿导轨方向平移，夹持行程覆盖了常规小型零件的夹持尺寸范围，钳口的开合范围可以满足大部分小尺寸机械零件、型材、钣金件的夹持需求，不需要额外更换加长钳口就能覆盖日常作业的多数工况。钳身的导轨部分采用了一体式的矩形导轨结构，相比拼接式导轨，这种结构的刚性更强，在承受较大夹持力或者加工侧向力的时候，不会出现导轨错位、钳身上翘的问题，钳口部分做了平行度公差控制，夹紧工件时钳口的上下贴合面保持均匀受力，不会出现工件一端夹紧一端虚接的情况，针对异形零件的夹持，钳口预留了标准安装槽，可以根据作业需求更换软钳口、V型钳口，用来夹持圆柱形零件或者表面精度要求高的精加工零件，避免夹伤工件表面。

　　设计过程中充分考虑了日常使用的磨损问题，丝杆与活动钳身的连接部位设置了耐磨衬套，长期频繁开合使用也不会出现传动间隙过大的问题，钳身的整体壁厚做了加强处理，在夹持硬质钢材进行锉削、敲击作业时，钳身不会出现变形、开裂的情况，整体重量控制在合理范围，既保证了足够的自重来抵消加工时的振动，也不会因为过重导致安装、移位困难。从安装边界来看，这款台钳的底部安装面为平整矩形结构，四个安装孔的中心距符合常规钳工台、小型台钻工作台的安装孔位标准，安装时不需要额外制作转接板，钳身整体高度控制在合理区间，安装后钳口的高度符合人工操作的人机工程学要求，长时间进行手工操作时不会因为手臂抬升过高产生疲劳，丝杆手柄的转动半径经过优化，操作时不会和工作台边缘、

　　周边工具产生干涉，单手就能完成钳口的开合调整和夹紧动作。在实际使用场景中，这款台钳不仅可以用于常规的钳工加工作业，也可以作为小型焊接工位的工件固定工装，或者质检工位的零件检测夹持座，只要搭配不同的钳口配件，就能拓展出更多的使用场景，比如在夹持小型电路板进行焊接作业时，可以更换防静电软钳口，避免静电损坏电子元件；在夹持圆柱形轴类零件进行径向钻孔时，更换V型钳口就能保证零件的同轴度定位，不需要额外制作定位夹具。钳身的排屑结构做了简化设计，导轨面预留了排屑间隙，加工产生的铁屑、碎屑不会堆积在导轨缝隙里，日常维护只需要定期清理导轨面、给丝杆加注润滑脂就能长期保持顺畅的传动手感，不需要复杂的拆解保养。
