带安装法兰的手动黄油供油结构

　　在各类中小型机械设备的日常运维场景里，分散润滑点的油脂补给一直是设备保养环节里容易被忽略却直接影响部件寿命的细节，这款带安装法兰的手动黄油供油结构，正是针对设备上难以接入集中润滑系统的点位设计的供油部件。从实际使用场景来看，这类结构常被布置在低速重载的铰接点位、小型传动箱的轴承位、连杆机构的转动副旁，不需要外接复杂的供油管路，运维人员手持配套的压杆即可完成单次定量注脂，避免润滑点位因为缺油出现干磨、卡滞甚至过早磨损报废的问题。

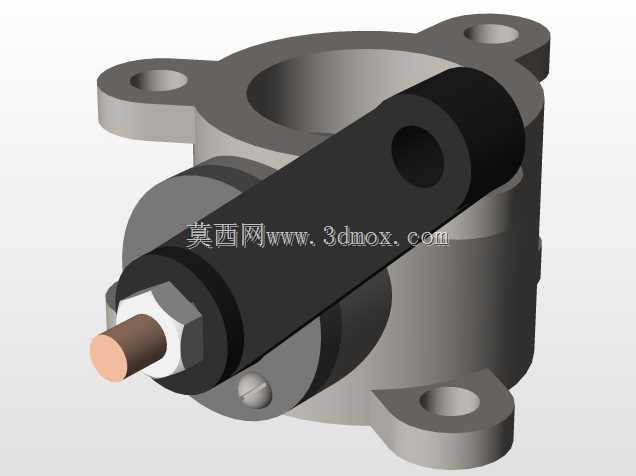

　　从功能特性上看，这款结构的核心功能是完成润滑脂的定向输送与临时存储，主体的腔体部分采用一体化铸造成型的壳体，三个带通孔的安装耳呈120度均匀分布在法兰端面上，安装时可以直接通过螺栓穿过耳孔固定在设备的基座壁面上，不需要额外设计焊接支架或者转接安装板，能大幅降低现场安装的适配难度。伸出的操作杆采用偏心压动结构，压动时内部的活塞会沿着腔体内壁做直线往复运动，将腔体内存储的黄油通过前端的出油嘴压送到对应的润滑点位，出油嘴端部做了锥面密封设计，和设备上的注油孔对接时能保证密封性能，避免压注过程中油脂从接缝处溢出造成浪费。前端伸出的铜质导杆是活塞的行程定位部件，表面做了抛光处理，和端盖处的密封件配合时能减少往复运动的摩擦阻力，同时避免密封件被刮伤导致油脂泄漏。

　　设计思路上，这款结构优先考虑了运维操作的便利性与安装的适配性，三个安装耳的位置避开了操作杆的摆动行程，运维人员站在设备侧面就能完成压动操作，不需要探身到设备缝隙里操作，降低了狭小空间内的运维难度。腔体的容积设计参考了常规单点润滑的单次注脂量，单次填充油脂后可以完成3到5个同规格点位的注脂作业，不需要频繁向结构内补充油脂。操作杆的握持部分做了圆弧过渡处理，表面没有尖锐的棱角，冬季戴劳保手套操作时也不会出现打滑或者刮破手套的问题。壳体外部没有多余的凸起结构，安装后不会和周边的传动部件、管线产生运动干涉，适合布置在设备内部空间紧凑的位置。

　　从安装边界来看，法兰端面的三个安装孔中心距参考了通用小型润滑部件的安装尺寸，和市面上多数同类型安装位的孔位匹配，不需要对原有设备的安装面做二次打孔改造。整个结构安装后突出安装面的高度控制在合理范围内，操作杆的最大摆动角度不会超出结构自身的投影范围，周边只要预留出不小于操作杆长度的操作空间即可完成注油作业。出油嘴的轴线和安装法兰端面保持垂直，对接设备上的注油通道时不需要额外调整角度，能保证油脂输送路径的顺畅，减少油脂在通道内的残留。结构的所有运动部件都做了防锈处理，在多粉尘、轻微潮湿的车间环境下长期使用也不会出现锈蚀卡滞的问题，密封件采用耐油脂腐蚀的橡胶材质，长期接触润滑脂也不会出现溶胀、硬化失效的情况，能保证结构的长期稳定使用。
