小型动力配套简易发动机缸体结构

　　这款缸体主要适配小型通用动力场景，常见于便携动力鼓风机、小型园林作业机具、微型应急发电单元这类对动力单元体积、自重有严格限制的设备上，作为动力输出的核心承压构件，承担着活塞运动导向、燃烧热量导出、周边附件安装定位的多重作用，区别于大排量车用发动机的集成式缸体设计，这类小型缸体采用分体式适配思路，不需要整合曲轴箱、水道等复杂结构，能大幅压缩生产制造成本，同时降低后期维护的拆装难度。

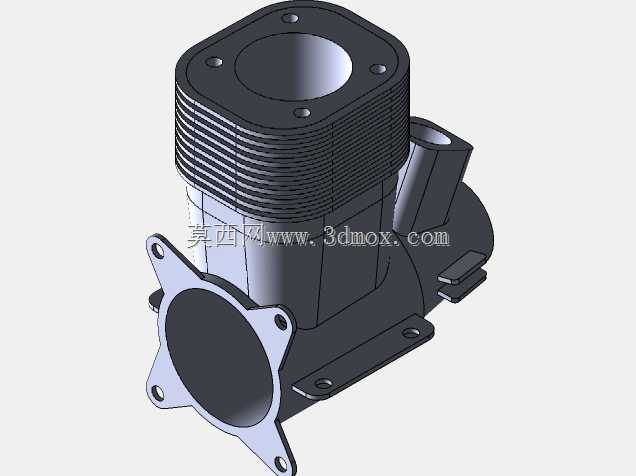

　　从功能特性来看，缸体外壁布置的密集环形散热鳍片是风冷散热结构的典型设计，这类结构不需要额外布置水冷套、循环管路、散热水泵等附件，完全依靠设备运行时的自然气流、以及配套鼓风机工作时产生的掠过气流带走热量，鳍片的排布间距、高度都经过热负荷校核，既保证足够的散热面积，又不会因为鳍片过密导致积尘、杂物嵌塞影响散热效率，在户外多尘、作业环境复杂的场景下，风冷结构的可靠性远高于简易水冷结构，不会出现漏液、冻裂等故障。缸体上部的法兰面设置了四个均匀分布的安装孔，用于和气缸盖组件配合定位，孔位的位置度公差控制在0.05mm以内，保证缸垫压紧时的受力均匀，避免出现燃气泄漏、缸垫冲蚀的问题；下部的星形安装法兰带有四个固定孔，用于和曲轴箱端面对接，法兰面的平面度要求控制在0.03mm以内，保证结合面的密封性能，防止润滑油渗漏。侧面延伸的凸台结构用于安装进气转接件，凸台上的安装孔位做了加厚处理，避免长期振动导致安装孔开裂，凸台下方的两个带孔安装耳是整机固定的接口，用于将整个动力单元固定在设备机架上，安装耳的位置做了加强筋过渡，能承受设备运行时的振动冲击，不会出现固定脚断裂的问题。

　　设计过程中优先考虑了小型动力的轻量化需求，缸体主体采用高压铸铝工艺成型，在保证结构强度的前提下尽可能削减非受力区域的壁厚，整体自重控制在同排量铸铁缸体的三分之一左右，非常适合需要人力转移的便携类设备。散热鳍片的厚度从根部到顶端做了渐变处理，根部厚度更大，保证热量从缸筒内壁向外传导的效率，顶端厚度收窄，在相同的外形尺寸下尽可能增加散热面积，同时鳍片的边缘做了圆角处理，避免生产、装配过程中出现锐边割手的问题，也能减少应力集中，避免温度剧烈变化时鳍片出现开裂。缸筒内壁是活塞往复运动的工作面，设计时预留了珩磨加工余量，最终加工后的表面粗糙度控制在Ra0.8以内，保证活塞环的密封性能，减少运行过程中的窜气、机油消耗问题。

　　从安装边界来看，缸体上部的缸筒外径、散热鳍片的最大外轮廓尺寸，决定了配套导风罩的最小内径，设计时需要在鳍片和导风罩之间预留3-5mm的气流通道，保证散热气流能均匀掠过所有鳍片表面；下部星形法兰的安装孔中心距，需要和配套曲轴箱的定位孔完全匹配，装配时采用定位销先行定位，再锁紧固定螺栓，避免出现缸筒和曲轴轴心线不同心，导致活塞偏磨、动力输出阻力过大的问题。侧面进气凸台的接口角度，需要和化油器、空滤组件的安装角度匹配，避免进气管道出现过度弯折，影响进气效率；下方的两个安装耳的孔位间距，需要和机架的固定位匹配，安装时需要加装橡胶减震垫，吸收动力运行时的振动，避免振动传递到机架导致整机噪音过大、紧固件松脱。这类简易缸体的设计没有冗余的附加结构，所有结构特征都服务于实际使用需求，在小型通用动力领域的适配性极强，通过调整缸筒内径、行程参数，就能衍生出不同排量的动力版本，覆盖0.5kW到3kW区间的动力输出需求，不管是给小型鼓风机提供动力，还是配套微耕、植保类的小型机具，都能满足使用要求，结构简单可靠，对生产加工的精度要求适中，非常适合批量规模化生产。
