电动剪式千斤顶液压传动系统结构

项目分类:机械图纸 发布时间:2021-11-08 ID:375999
  • 电动剪式千斤顶液压传动系统结构
  • 电动剪式千斤顶液压传动系统结构
  • 电动剪式千斤顶液压传动系统结构
  • 电动剪式千斤顶液压传动系统结构
  • 电动剪式千斤顶液压传动系统结构
  • 电动剪式千斤顶液压传动系统结构
  • 电动剪式千斤顶液压传动系统结构
  • 电动剪式千斤顶液压传动系统结构
  • 电动剪式千斤顶液压传动系统结构

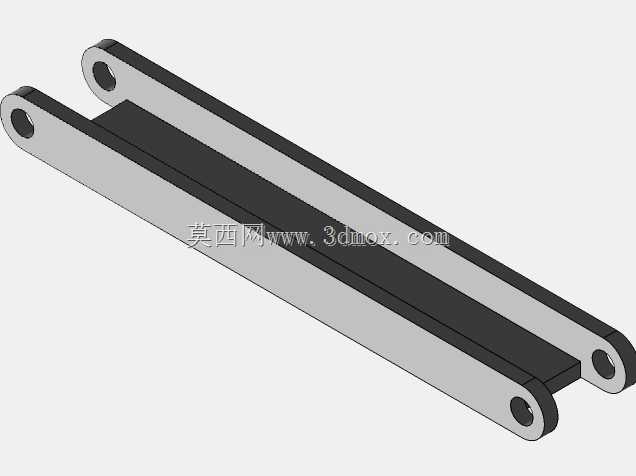

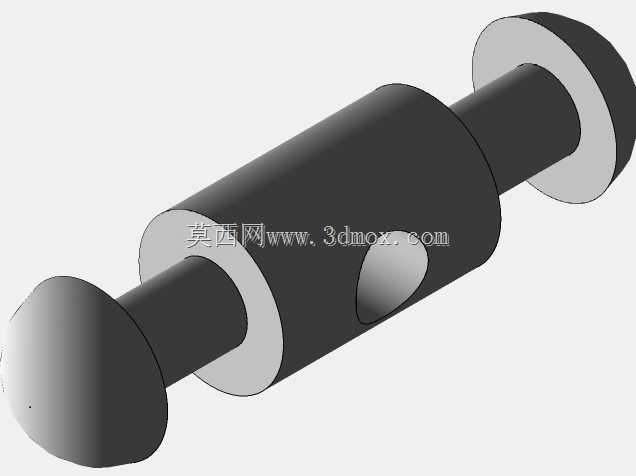

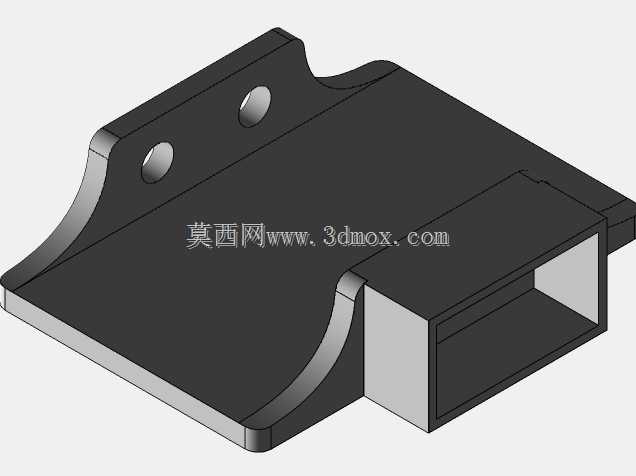

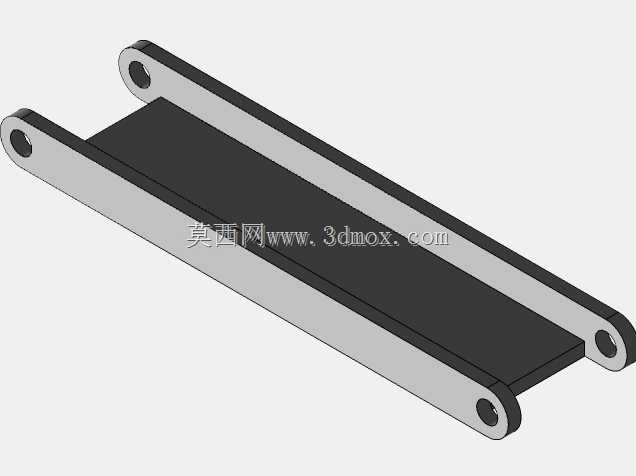

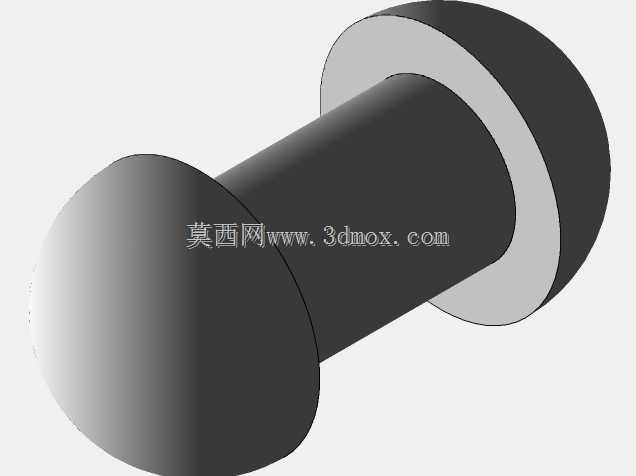

在车辆维保、小型设备顶升、轻型构件位移调整这类作业场景里,剪式千斤顶的应用覆盖度极高,传统手动剪式千斤顶依赖人力旋拧螺杆完成顶升,作业效率低,长时间操作易产生疲劳,遇到大吨位负载时人力输入的扭矩往往不足以完成顶升动作,电动液压驱动的剪式顶升结构刚好填补了这一使用缺口。这套液压系统的核心逻辑是用直流电机作为动力输入源,替代传统人力旋拧动作,电机输出端连接剪式机构的中间传动螺钉,通过螺钉的正反转控制剪臂的开合角度,剪臂的活动端直接连接液压缸的活塞组件,当剪臂收拢时活塞向油缸内部推进,挤压油缸腔体内的液压油形成高压油液,高压油通过预设的油道传递到执行端,完成负载的顶升动作;当电机反向旋转时,剪臂张开带动活塞回位,油缸内油压降低,负载在重力作用下平稳回落,整套结构还预留了液压泵的更换接口,当泵体出现磨损或者密封失效时,不需要拆解整个剪臂结构和顶升框架,就能单独完成液压泵的拆装更换,大幅降低后期维护的工时成本。从结构设计的思路来看,这套系统没有采用常规电动千斤顶直接用电机驱动螺杆承重的方案,而是把螺杆的受力转化为液压系统的压力传递,螺杆只需要承受驱动剪臂开合的较小扭矩,主要的顶升负载由液压缸和液压油承担,这样的设计能大幅降低螺杆的磨损速率,延长核心传动部件的使用寿命,同时液压传动本身具备的过载缓冲特性,也能避免硬传动结构在负载突变时出现的螺杆变形、齿牙崩断问题。在安装边界的考量上,整套液压系统的布局完全贴合剪式千斤顶的原有剪臂空间,液压缸的缸体采用卧式安装固定在剪臂的固定端基座上,活塞的运动方向和剪臂开合时的端点运动轨迹完全匹配,不会出现运动干涉;直流电机的安装位置避开了剪臂收拢时的重叠区域,电机外壳和剪臂之间预留了足够的散热间隙,避免长时间连续作业时电机的热量传递到液压油缸导致油液温度过高、黏度下降影响顶升稳定性。油道的设计采用集成式布局,没有外露的长距离液压管路,所有油道都在缸体和连接块内部加工成型,既减少了管路接头的漏油风险,也能压缩整套系统的整体外形尺寸,让千斤顶收拢后的整体高度和传统手动剪式千斤顶保持一致,不会额外增加收纳空间,能适配原有车辆配套千斤顶的存放位,不需要额外调整车载储物空间的尺寸。在功能特性上,这套系统的液压回路自带单向保压结构,当电机停止转动时,单向阀会自动封闭油道,即使电机处于断电状态,油缸内的高压油也不会回流,负载可以长时间保持在固定顶升高度,不会出现缓慢回落的安全隐患;回油路径上设置了节流阻尼结构,回落时油液的流速受到阻尼限制,活塞的回退速度保持匀速,不会因为负载过大出现快速下坠的问题,作业过程的安全性更有保障。剪臂和活塞的连接部位采用铰接式结构,铰接点配置了自润滑衬套,在剪臂开合角度变化时,铰接点可以自动微调角度,抵消加工和安装过程中产生的位置误差,避免活塞受到侧向力导致的密封件偏磨、油缸内壁拉伤问题。从实际使用的适配场景来看,这套结构除了常规的乘用车换胎顶升作业,还可以适配小型设备的安装调平、仓储轻型货物的堆垛移位、户外维修作业的临时支撑等场景,液压传动的出力特性比较平缓,顶升过程没有明显的顿挫感,对被顶升物体的冲击很小,不会损伤被支撑设备的底部接触面。设计过程中对各个运动部件的行程做了严格的限位匹配,螺钉的有效旋合长度对应剪臂的最大开合角度,当剪臂到达最大顶升高度时,螺钉的旋合行程刚好到达限位位置,同时油缸内的活塞也到达最大伸出位置,双重限位避免出现超行程顶升导致的结构损坏;电机的输出扭矩经过减速机构匹配后,刚好能驱动系统达到额定顶升压力,不会因为扭矩过大导致液压系统超压,也不会因为扭矩不足出现顶升无力的问题。整套结构的受力传递路径非常清晰,电机输出扭矩带动螺钉旋转,螺钉拉动剪臂交叉点位移产生机械推力,机械推力作用在活塞上转化为液压油的压力能,压力能通过油道传递到执行端输出顶升力,每一级的受力都经过了载荷校核,剪臂的板材厚度、油缸的壁厚、螺钉的公称直径都按照额定负载的1.5倍安全系数做了冗余设计,即使出现短时的过载工况,结构也不会发生塑性变形。
