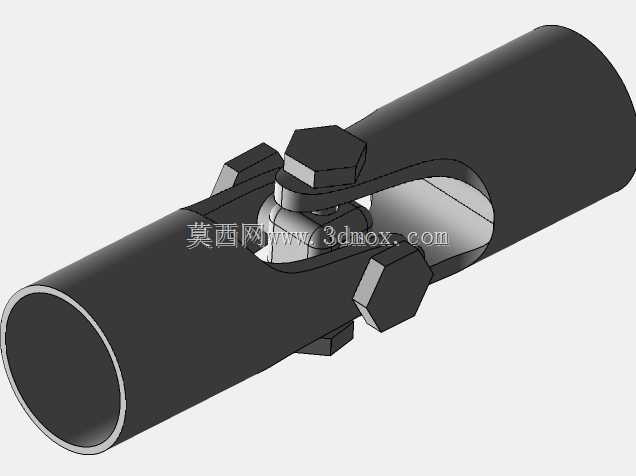

带夹装锁紧结构的万向传动连接节

　　在各类需要变角度传递扭矩的机械传动场景中，这类带夹装锁紧结构的万向连接节是解决轴系间存在轴线夹角时动力传输的核心部件，常见于农用机械的动力输出端、改装车辆的转向传动链路、轻工输送设备的动力接驳位置，以及各类非标自动化设备中存在轴系偏角的传动节点，能够在两轴轴线不共线、存在动态角度偏移的工况下，持续稳定传递旋转扭矩，避免刚性连接在轴系存在偏角时出现的卡滞、应力集中甚至轴件断裂问题。从结构设计逻辑来看，该万向节采用了开缝夹套搭配螺栓锁紧的轴端固定方式，区别于传统键连接或顶丝固定的万向节，这种夹装结构不需要在配套轴件上加工键槽或顶丝孔，能够降低配套轴的加工成本，同时夹套的抱紧力沿轴周向均匀分布，在正反转切换频繁、存在冲击载荷的工况下，

　　不容易出现轴件与连接节之间的相对滑动，连接可靠性更高。十字铰接的核心传动部分采用了一体式锻造的十字销配合耐磨衬套的结构，铰接间隙控制在极小范围内，既保证了角度偏转的灵活性，又能减少传动过程中的回程空程，在需要精准传递转角的传动场景中也能适用。从安装边界来看，该万向节两端的夹套内孔为标准圆柱通孔，适配常见直径的圆轴，夹套外侧的锁紧螺栓采用标准外六角头，使用常规开口扳手或套筒即可完成锁紧操作，不需要专用工装，现场安装调试的便利性较强。整体外形为圆柱状主体，铰接部位的外径略大于夹套部分，在设计安装空间时，需要预留出铰接部位偏转时的活动余量，避免在最大偏转角度下与周边结构件发生运动干涉。

　　该万向节的最大偏转角度可满足多数常规传动场景的偏角需求，在角度范围内工作时，传动效率不会出现明显衰减，铰接部位的润滑槽预留设计可方便后期维护时加注润滑脂，延长部件的使用寿命。在动态仿真应用中，该模型的各部件配合关系完全按照实际装配约束设置，铰接副的自由度、夹套与轴的抱紧约束都可直接调用，能够准确模拟实际工况下的传动过程，可用于设备整体的运动干涉检查、扭矩传递路径的受力分析，也可作为非标设备设计时的选型参考模型，帮助设计人员快速完成传动链路的布局，减少重复建模的工作量。模型的外形细节完全还原实物的结构特征，包括夹套的开缝位置、螺栓头的外形、铰接部位的过渡圆角都做了准确还原，在做设备整体的装配展示、方案汇报时，

　　能够直观呈现部件的实际安装形态，不需要额外做外观修饰。不同于精密设备使用的高精度万向联轴器，这款万向节的结构更偏向通用型传动场景，结构简单可靠，维护成本低，对使用环境的适应性更强，在存在粉尘、轻微油污的工况下也能稳定工作，不需要做特殊的密封防护，适合各类中低转速、中等扭矩的传动场景使用。在进行配套轴系设计时，需要注意轴端插入夹套的深度要达到夹套长度的三分之二以上，保证抱紧力足够，避免大扭矩传递时出现轴件脱出的问题，同时锁紧螺栓的拧紧力矩要符合常规紧固件的力矩要求，既要保证足够的抱紧力，又不能因为力矩过大导致夹套出现塑性变形，影响后续的拆装复用。
