金属板材冲压成型模具三维设计模型

本模型为金属板材冲压成型专用模具，建模阶段遵循冲压模具设计规范，先完成整体模架的基准搭建，依次绘制上模座、下模座、导柱导套、凸模固定板、凹模固定板、卸料板等核心零部件的三维特征，对每个零件的装配定位孔、安装螺纹孔、导向配合面均做精确尺寸约束，确保各部件装配无干涉，建模过程中对冲压工作区域的刃口间隙、卸料行程等关键参数做了参数化关联设计，可根据不同板材厚度快速调整对应尺寸，适配0.2-2mm厚度的冷轧钢板、铝板等常用冲压板材加工需求。

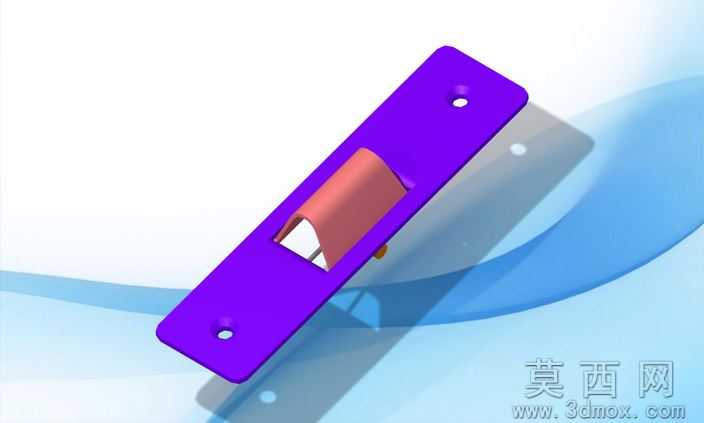

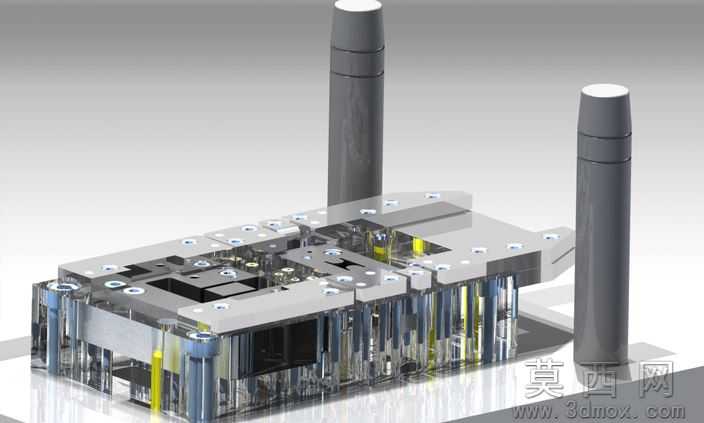

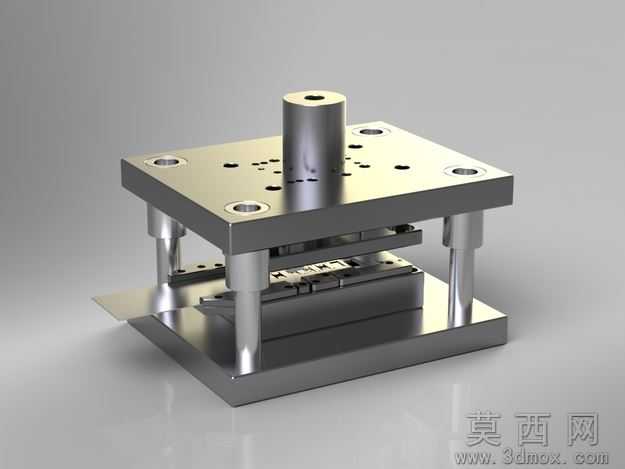

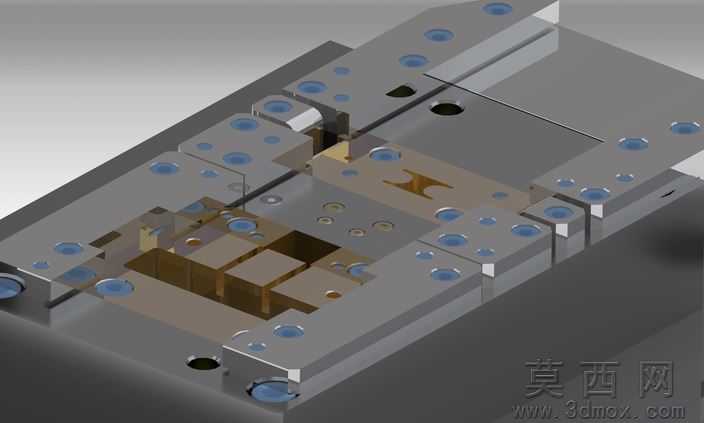

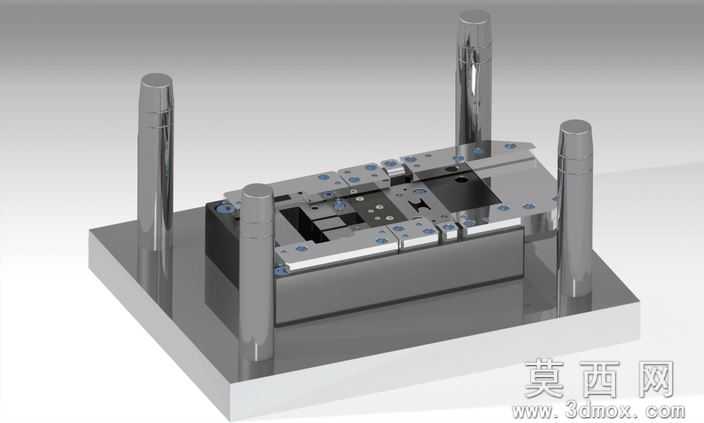

渲染环节采用金属材质真实质感表现，模架主体赋予磨砂合金钢材质，导柱导套等运动配合部件赋予抛光镀铬金属材质，冲压刃口部位赋予高硬度硬质合金材质，添加了工业环境柔光反射效果，清晰呈现模具各部件的结构层次与金属表面质感，直观展示模具装配完成后的真实外观状态。

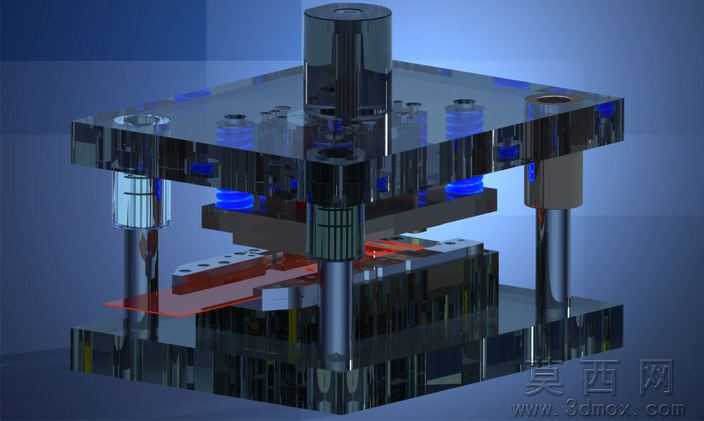

结构原理上，该模具为典型的导柱导向式单工序冲压成型模，工作时上模座随压力机滑块下行，导柱与导套精密配合保证上下模对中精度，凸模接触板材后逐步施压，配合凹模型腔完成板材的冲压成型作业，卸料板在冲压完成后随上模回程将卡滞在凸模上的板材脱出，整套结构导向精度高、工作稳定性强，可完成板材的冲裁、压型等单工序冲压作业。

软件兼容方面，模型提供CATIAV5、STEP、IGES等通用三维格式，同时兼容Alibre Design2012等主流三维设计软件，不同软件平台的设计人员均可直接打开编辑，无需额外格式转换，避免格式转换过程中的特征丢失问题。

研发教学应用层面，该模型可作为冲压模具设计的教学案例，帮助机械类专业学生理解冲压模具的基本结构组成、装配关系与工作原理，也可作为五金冲压企业研发人员的设计参考，缩短同类型模具的研发设计周期，降低前期设计验证成本。
