冲压级进模Prog模具三维设计模型

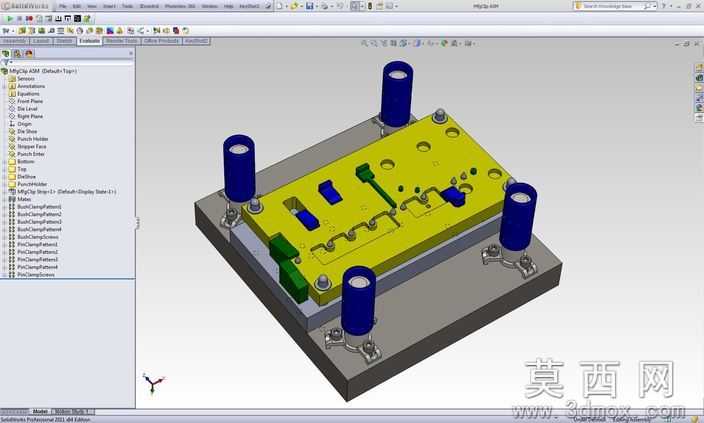

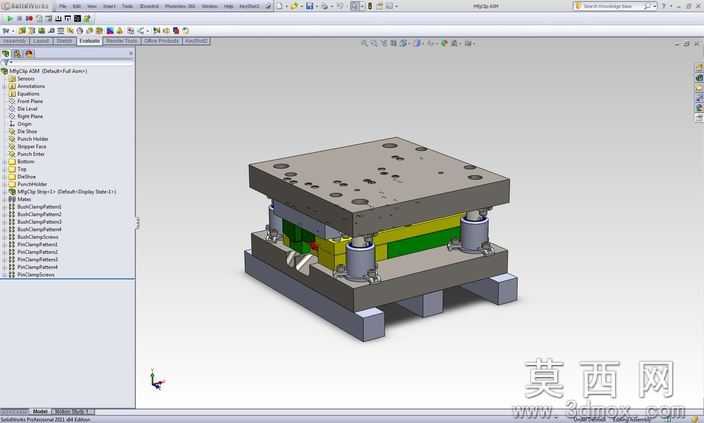

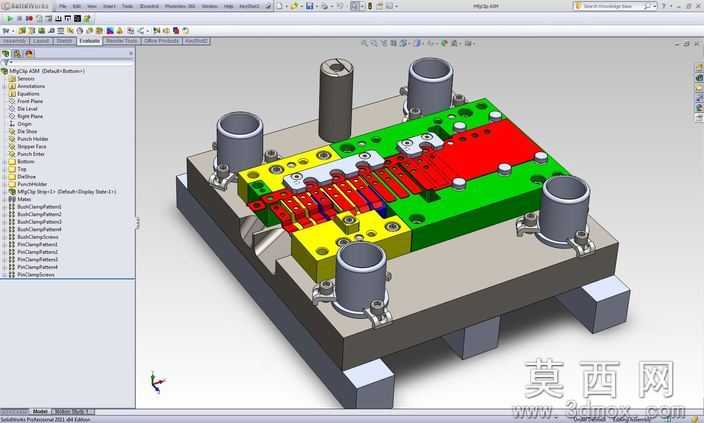

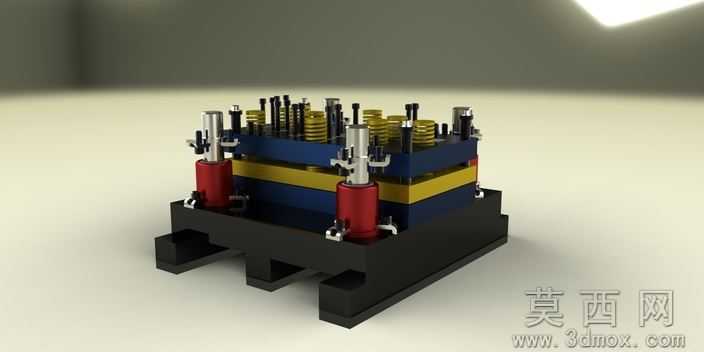

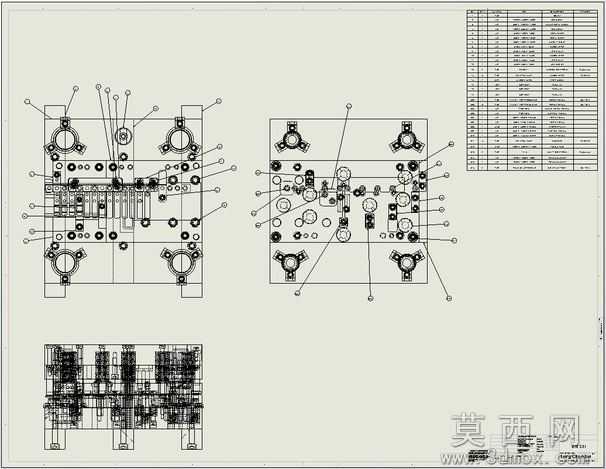

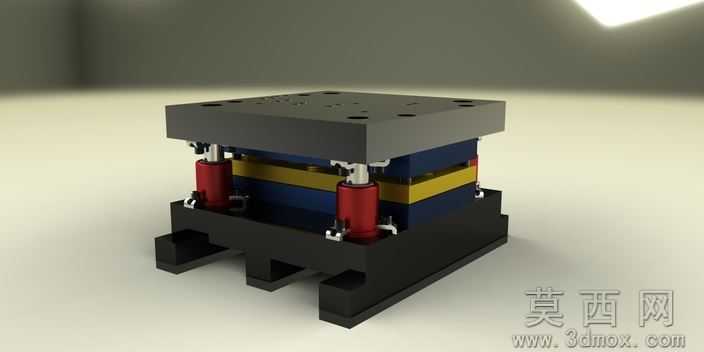

本模型为冲压级进模Prog模具三维设计成果，建模阶段依托SolidWorks2011平台完成全参数化构建，设计人员从级进模的整体功能需求出发，先完成上下模座、导柱导套、凸凹模组件、卸料机构、定位零件等核心部件的草图绘制，通过拉伸、切除、阵列、装配约束等特征操作，逐步完成所有零部件的精细化建模，每一处安装孔、定位槽、配合面都严格遵循冲压模具的设计规范，确保各部件装配无干涉，运动行程符合冲压作业的实际要求。参数设计层面，模型结合布拉德·戈登设计的剪型级进模特性，匹配带徘徊、TR琼斯subliners与TR琼斯指南举重运动员的冲压加工需求，对模座厚度、导柱直径、凸凹模间隙、卸料弹簧行程等关键参数进行了适配性调整，同时配套完整的物料清单，清晰标注每一个零件的规格、材质与装配位置，方便生产加工环节的物料采购与组装作业。渲染材质方面，模型对不同部件赋予了贴合实际生产的材质属性，上下模座采用灰铸铁材质表现厚重的金属质感，导柱导套设置为抛光轴承钢的高亮金属效果，卸料板、凸凹模等工作部件赋予合金工具钢的哑光金属质感，弹簧、紧固件等标准件也匹配了对应的钢材外观，整体渲染效果真实还原了冲压模具的工业质感，可直观展示模具的装配层次与部件分布。结构原理上，该级进模属于多工位连续冲压模具，依靠导柱导套实现上下模的精准导向，通过条料的逐步送进，在不同工位依次完成冲裁、弯曲、成型等多道冲压工序，卸料机构在冲压回程时完成料件与凸模的分离，定位零件保障条料送进的步距精度，整套模具可实现连续自动化冲压作业，有效提升冲压加工的生产效率与成品精度。软件兼容层面，模型除原生SolidWorks2011格式外，还提供STEP/IGES、STL等通用三维格式，可兼容UG、ProE、CATIA等主流三维设计软件，不同软件平台的设计人员都可以直接导入模型进行编辑、修改或者模拟分析，无需担心格式转换带来的特征丢失或者装配错位问题。研发教学应用层面，该模型既可以作为冲压模具研发设计的参考案例，帮助模具设计人员梳理级进模的设计流程与结构要点，也可以作为高校机械类专业冲压工艺与模具设计课程的教学素材，帮助学生直观理解级进模的内部结构、工作原理与装配关系，还可用于数控加工编程、模具装配实训等实践教学环节，为模具相关的技术研发与人才培养提供实用的三维数字化参考。
