两英寸法兰式浮动球阀三维设计模型

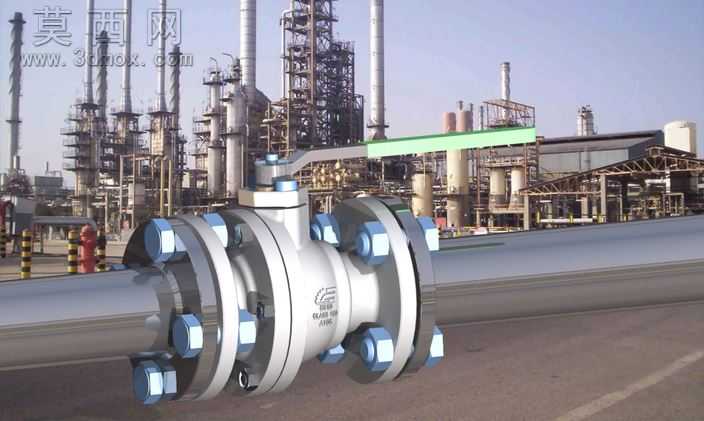

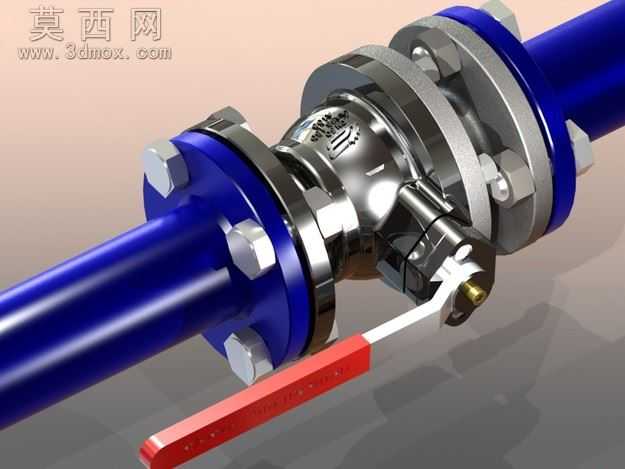

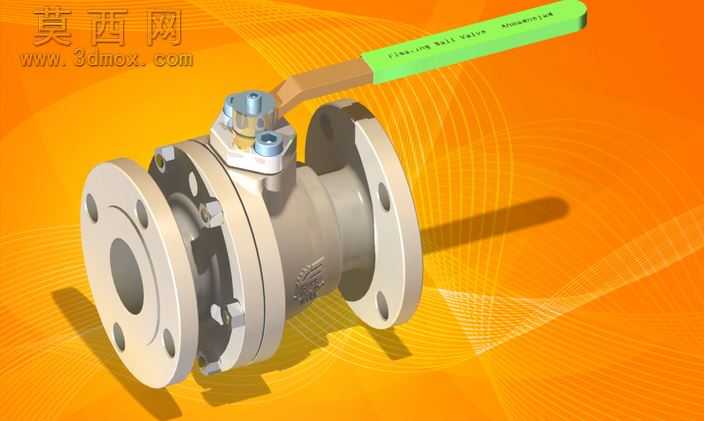

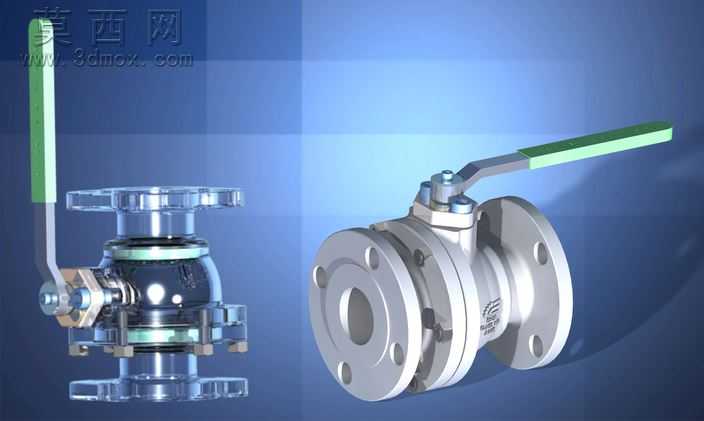

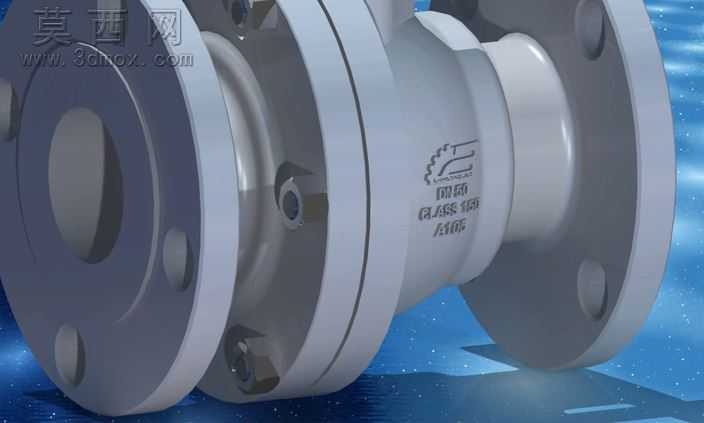

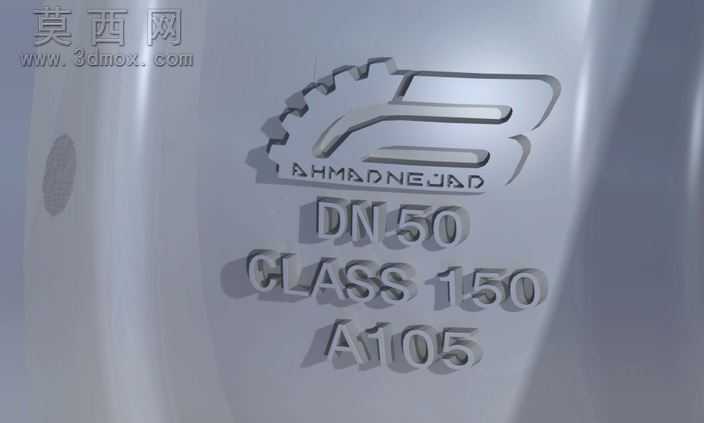

本模型为两英寸规格法兰连接浮动球阀的三维设计成果，建模过程中严格遵循浮动球阀的行业设计规范，完整还原了产品的全部结构细节。建模阶段先通过基准面定位绘制球体、阀座、左右阀体、阀杆、操作手柄、连接法兰的核心轮廓草图，通过拉伸、旋转、切除等基础特征搭建主体框架，再逐一细化法兰螺栓孔、阀杆密封槽、球体流通通道、手柄防滑握持结构、阀盖连接定位结构等细节特征，所有配合面均预留了合理的装配公差，保证各部件装配关系符合实际生产要求。材质渲染阶段针对不同部件的实际应用材质做了区分设置：阀体、法兰、球体等金属承压部件采用铸钢哑光金属材质，还原金属铸件的细腻磨砂质感与金属光泽；阀座密封件采用聚四氟乙烯半透明哑光材质，体现非金属密封件的材质特性；操作手柄采用工业常用的双色包覆设计，握持段做亮面绿色工程塑料质感，金属连接段做烤棕漆金属质感，不同材质的粗糙度、反光度、折射参数均经过反复调试，最终渲染图光影层次分明，结构辨识度高，能够清晰展现产品的外观形态与结构特点。结构设计上，该浮动球阀采用无固定轴的球体设计，球体在介质压力作用下会向出口侧阀座产生微小位移，紧密贴合出口侧密封面实现可靠密封，整体结构简单紧凑，密封性能优异，左右法兰采用标准法兰连接尺寸，可直接适配同规格的工业管道系统，阀杆采用防飞出结构设计，提升了阀门使用的安全性，手柄操作角度设置为90度，可快速实现阀门的全开与全关切换。设计过程中充分考虑了中低压工况的使用需求，针对阀座密封的受力特性做了结构优化，在保证密封可靠性的同时降低了操作扭矩，模型完整还原了产品的装配逻辑，可直接用于产品结构验证、工况模拟、教学演示以及产品宣传展示等场景。
