农林机械用齿轮传动离合装置结构

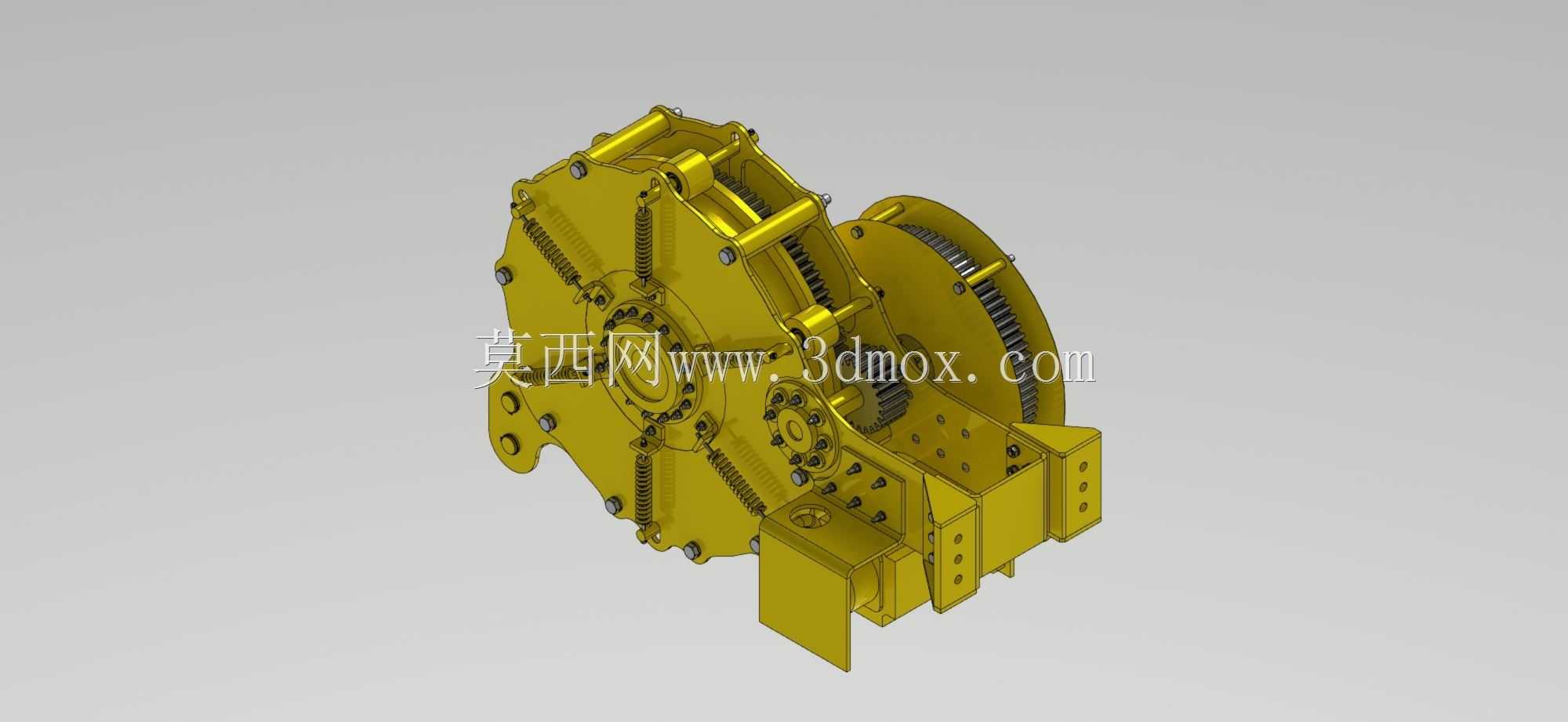

　　这套传动离合结构主要面向农林作业场景的动力传输需求设计，适配林业采伐、农业耕整类设备的动力切断与接合工况，在整机动力传输链路中承担负载端动力通断、过载缓冲的核心作用，避免作业过程中负载突变对发动机端造成刚性冲击。从结构布局来看，整体采用侧装式法兰安装形态，安装端面预留了多组均匀分布的螺栓过孔，可直接对接发动机飞轮壳或者动力输出端的连接法兰，安装边界的孔位公差按照IT7级精度设计，保证装配后输入输出轴的同轴度控制在0.1mm以内，避免高速运转时出现偏磨、异响问题。外露的壳体采用一体化铸造成型后做表面防锈处理，壳体壁厚根据受力仿真结果做了差异化设计，轴承安装位、齿轮啮合区的壁厚加厚3mm，非受力区域做了减重槽处理，

　　在保证整体结构强度的前提下降低组件自重，适配移动类农林设备的轻量化设计需求。内部传动链路采用直齿圆柱齿轮啮合传动，齿轮参数按照模数4、压力角20度设计，齿面做高频淬火处理，硬度达到HRC45-50，能够承受农林作业场景下频繁的冲击载荷，齿轮啮合侧隙控制在0.15-0.25mm之间，既保证传动过程无卡滞，也避免反向间隙过大造成的动力传输滞后。离合执行部分采用多组周向分布的弹簧压紧结构，弹簧刚度经过匹配计算，在额定传递扭矩下不会出现打滑，当负载超过额定扭矩1.3倍时，摩擦面会产生相对滑移实现过载保护，避免齿轮打齿、传动轴断裂等故障。结构外侧预留的拨叉安装位，可对接设备的操纵连杆机构，操作人员通过操纵杆带动拨叉动作，

　　即可实现动力的平稳接合与切断，接合过程中摩擦面的接触面积设计为不低于90%，保证动力传递过程无抖动，不会对作业端的刀具或者行走机构造成冲击。在设计过程中，针对农林作业场景多粉尘、多碎屑的使用环境，所有转动副位置都设计了防尘密封结构，轴承位置采用双唇口密封圈，可阻挡外界泥沙、植物碎屑进入轴承内部，延长组件的维护周期，日常使用中仅需按照作业时长定期补充润滑脂即可，无需频繁拆解维护。输出端的连接支架采用多组腰型孔设计，可适配不同型号的作业机具对接，安装时可根据对接部件的轴伸长度微调安装位置，降低配套部件的加工精度要求，提升组件的通用适配性。整体结构的外形轮廓做了圆角过渡处理，没有尖锐外凸结构，避免在林区作业时勾挂树枝、藤蔓，也能降低装配、

　　维护过程中磕碰划伤的风险。从受力传递路径来看，动力从输入端法兰进入后，经过中心轴传递到主动齿轮，再通过啮合的从动齿轮将动力传递到输出端连接座，离合状态下弹簧压紧的摩擦副会锁止主动与从动部分的相对转动，实现刚性动力传输，分离状态下拨叉推动压盘压缩弹簧，摩擦副脱离接触，主动部分空转，动力不会传递到输出端，可实现设备在不熄火状态下切换作业机具、调整作业姿态。针对农林设备经常在倾斜姿态下作业的特点，内部润滑腔的油道设计做了特殊优化，即使整机处于30度倾斜状态，润滑脂也能顺利到达所有齿轮啮合点与轴承位置，不会出现局部干磨的问题。所有连接螺栓都采用防松设计，搭配弹簧垫圈与防松螺母，避免作业过程中的持续振动造成螺栓松动脱落，提升设备在复杂颠簸路况下的运行可靠性。
