带圆形安装底座的齿轮式流体输送装置

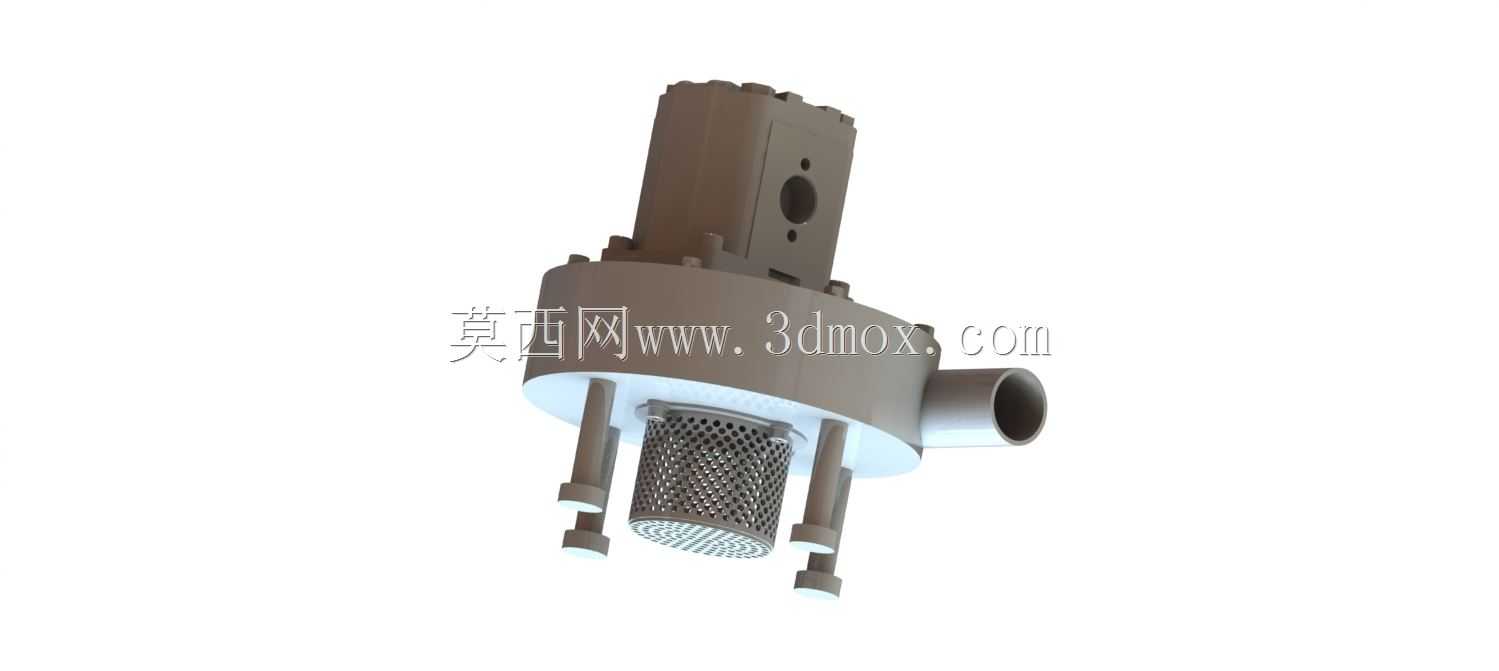

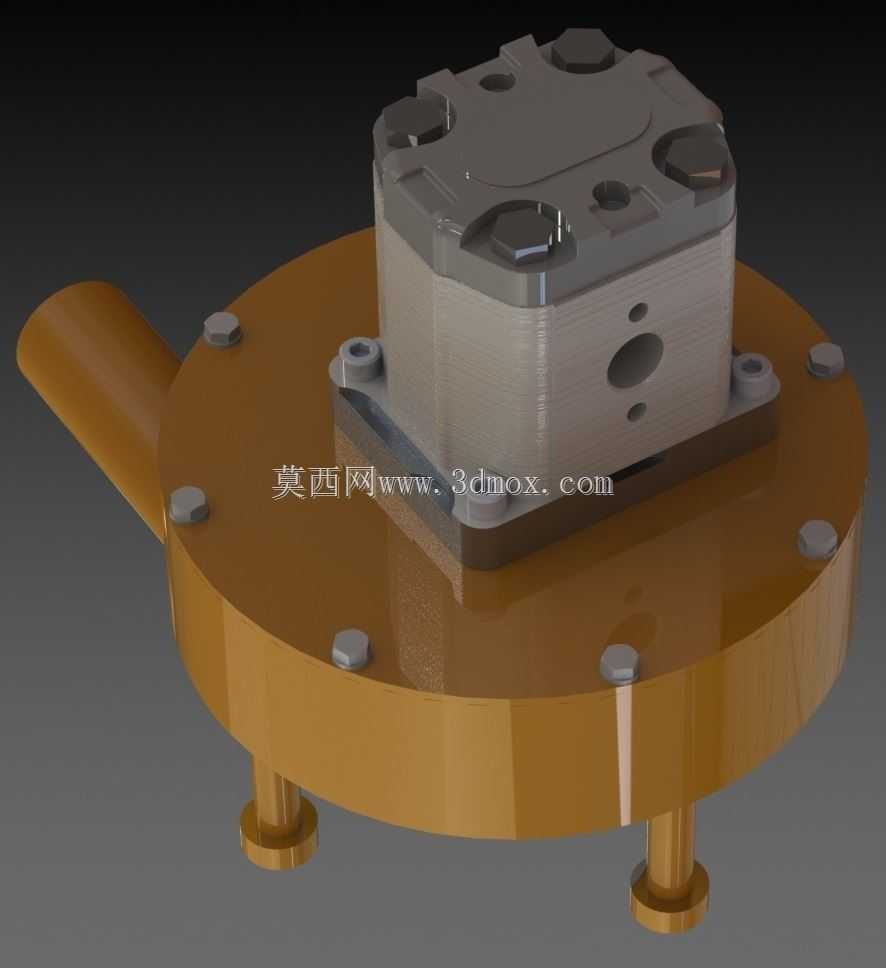

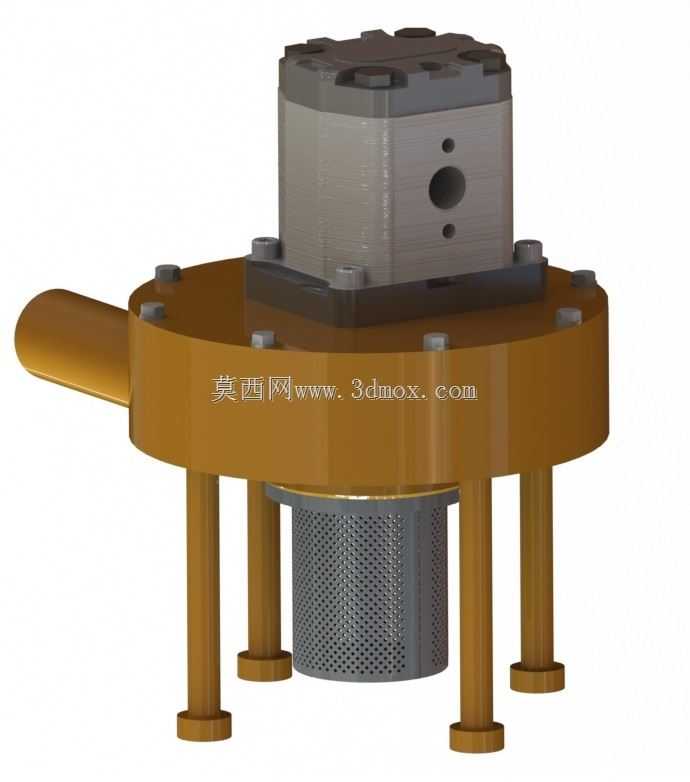

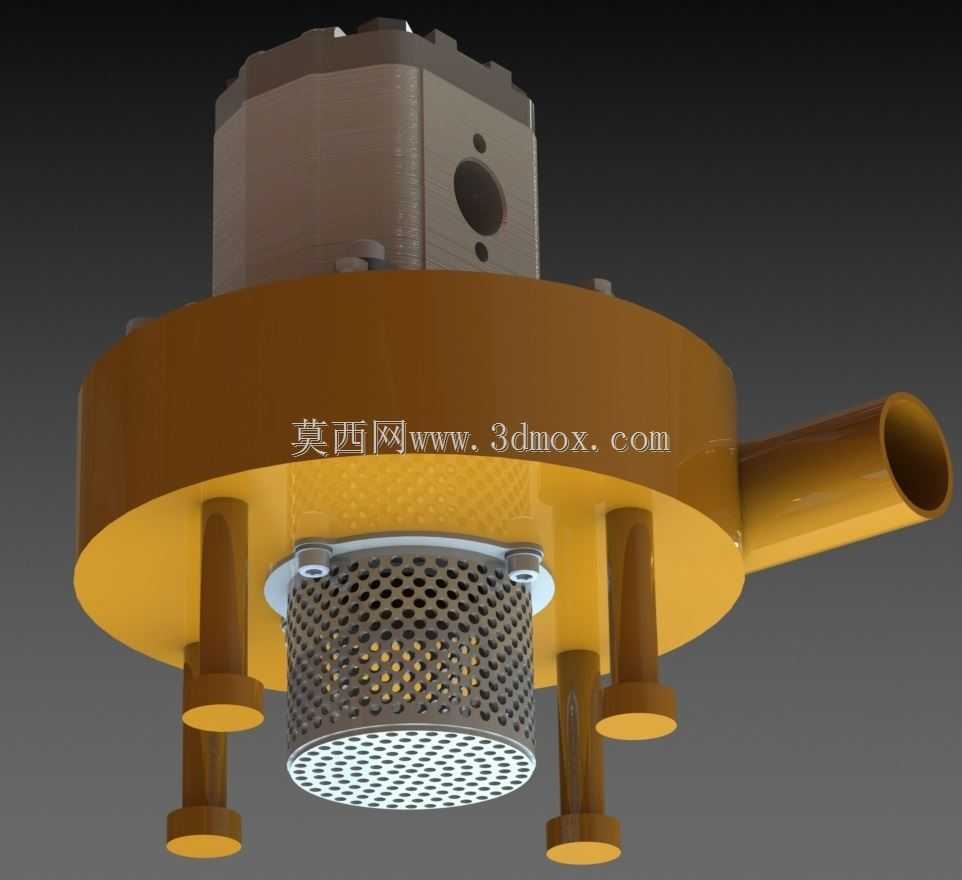

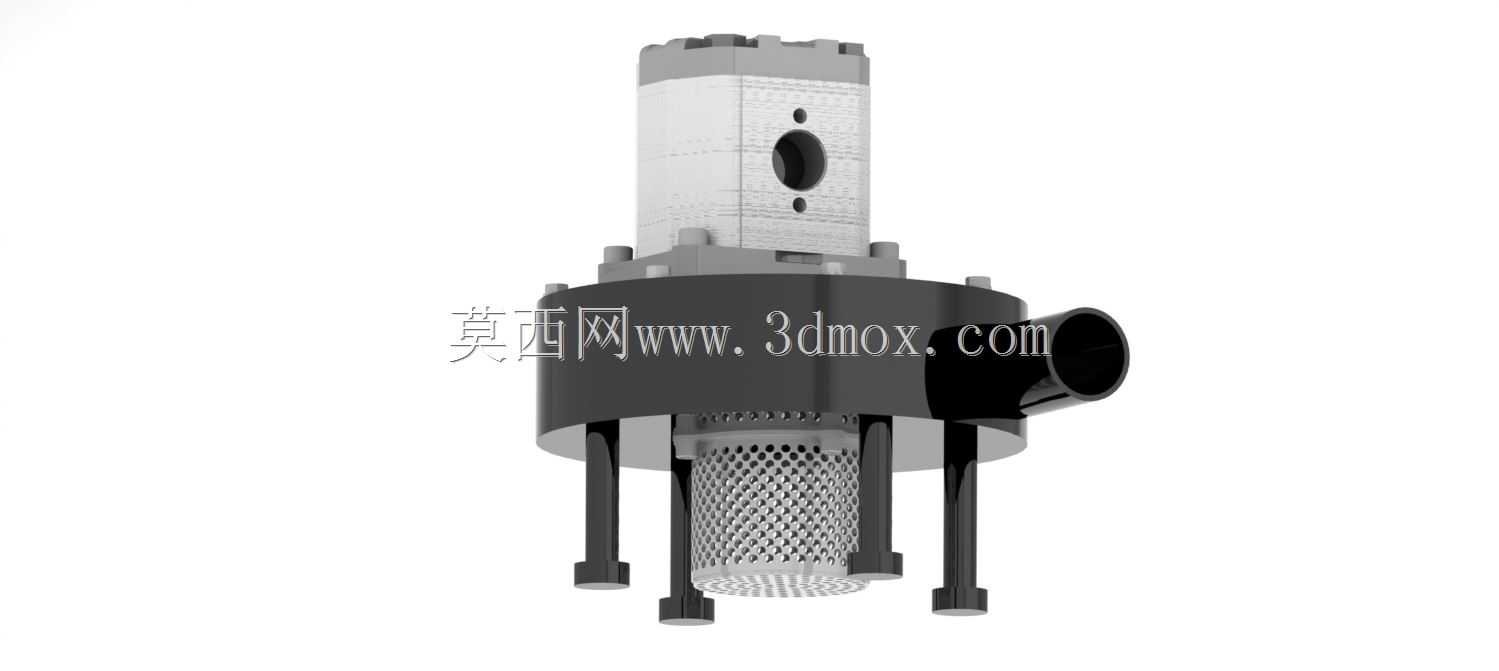

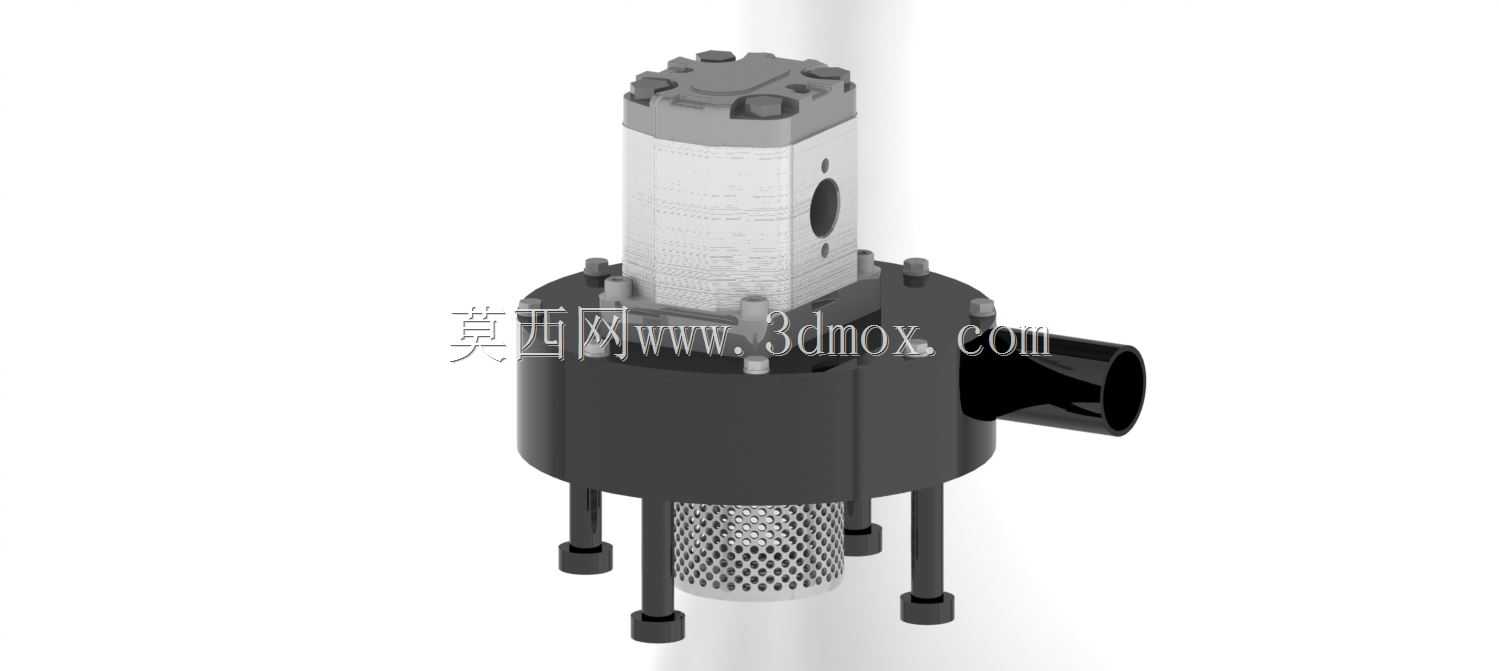

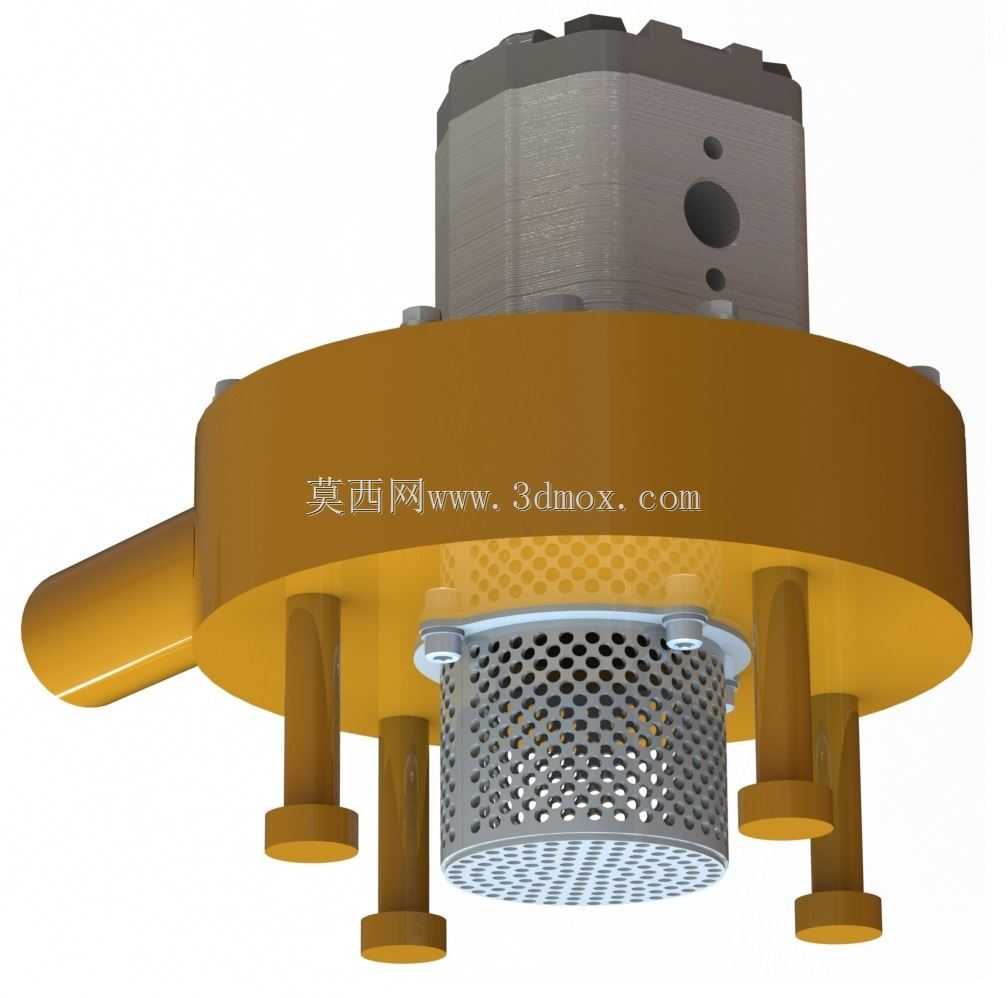

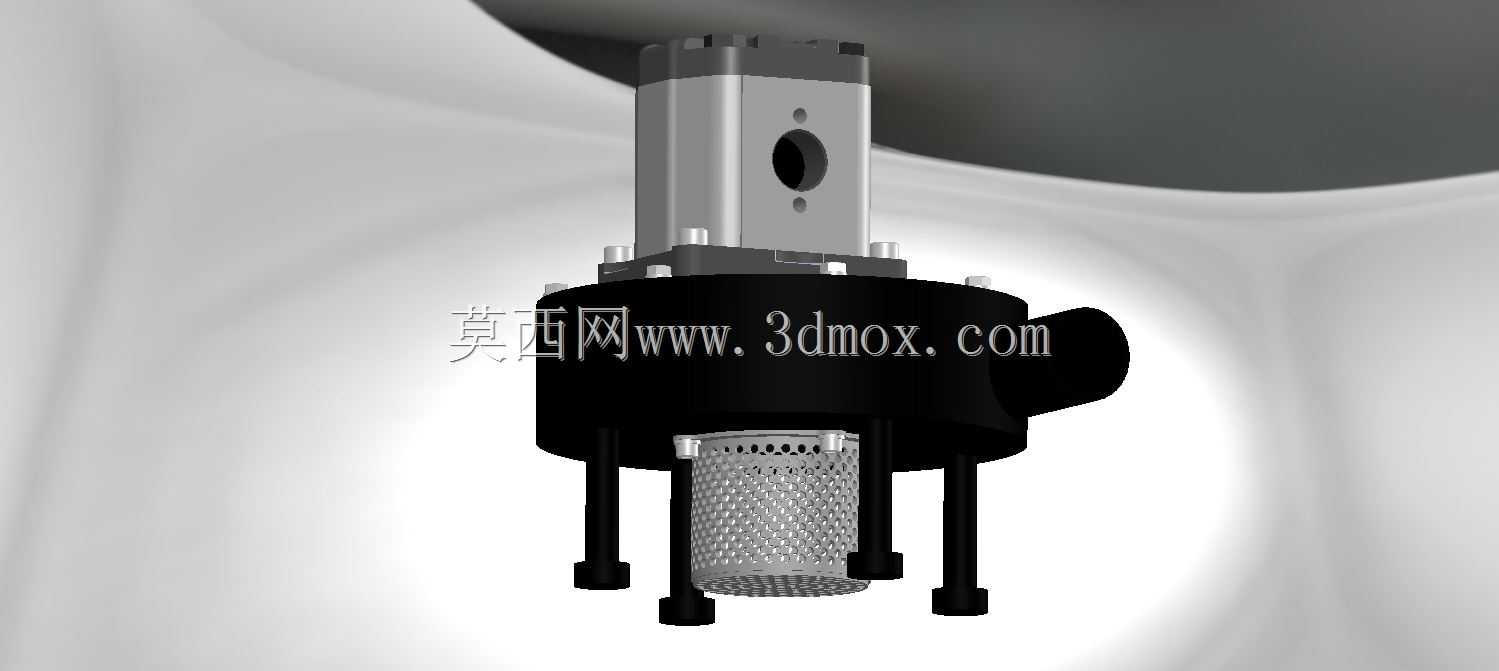

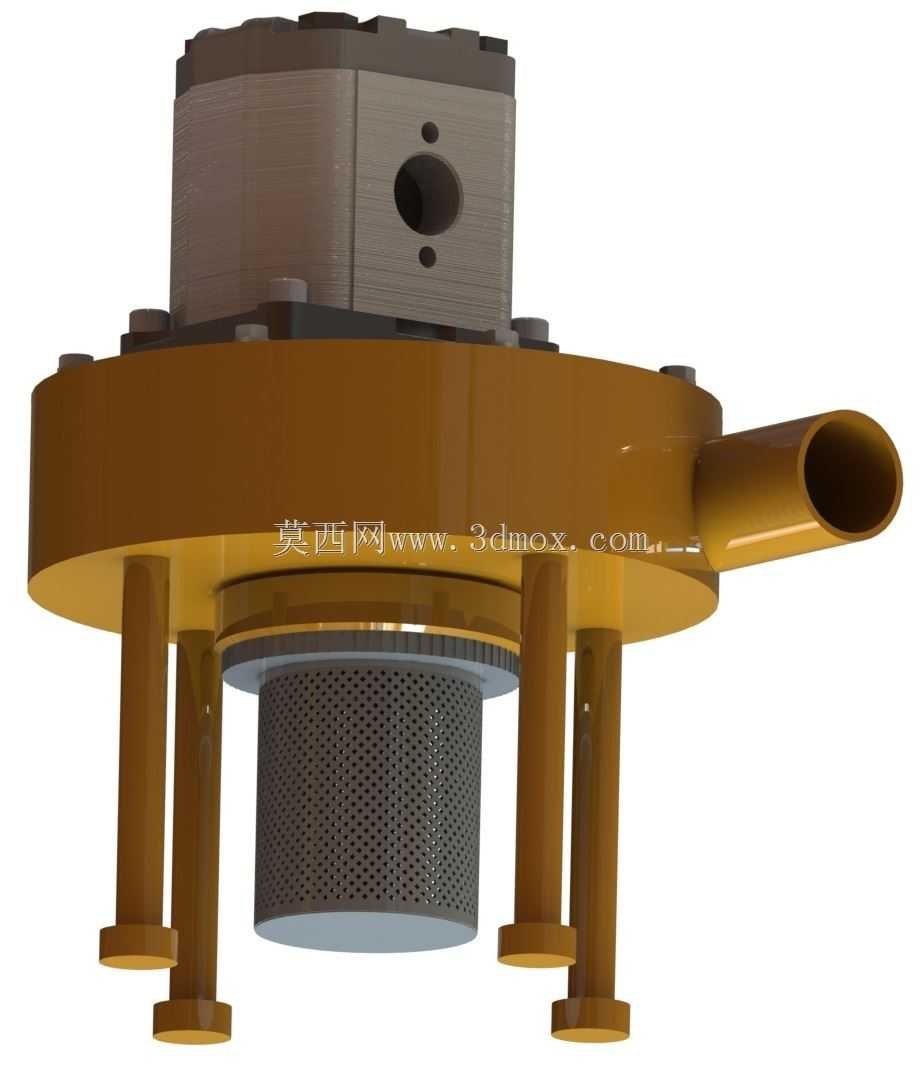

　　在流体输送类设备的选型与结构设计环节，齿轮式容积泵的应用场景覆盖范围极广，从低压工况的润滑介质输送，到含细小颗粒的泥浆类介质短距离传输，这类结构的泵体都能凭借稳定的容积变化特性保持输出流量的一致性。本次拆解梳理的这款带圆形安装底座的齿轮泵结构，首先从安装边界来看，底部圆形法兰盘采用多螺栓均布固定方式，盘体下方伸出两个定位支撑柱，在设备集成时既可以通过法兰面与安装基座完成面接触定位，也能依靠支撑柱插入基座预留孔实现快速对位，避免安装过程中泵体偏移导致的输入轴同轴度偏差。

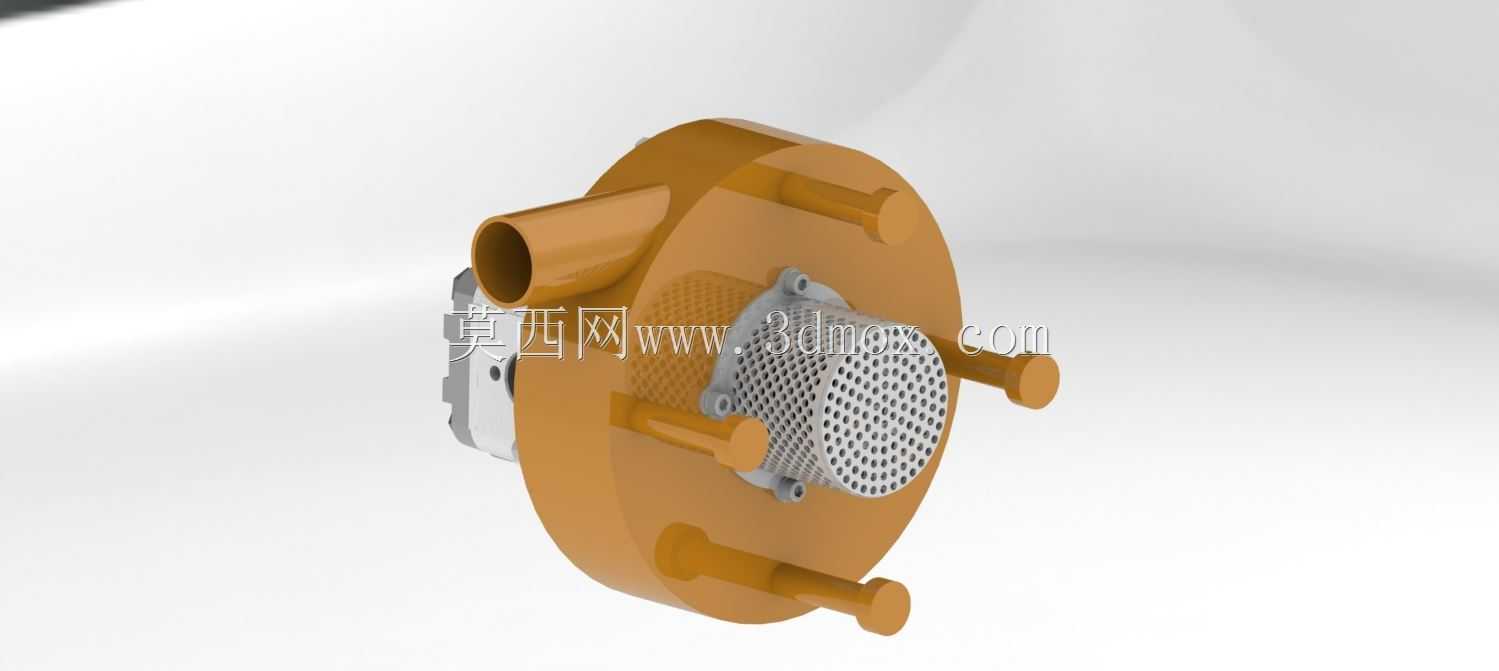

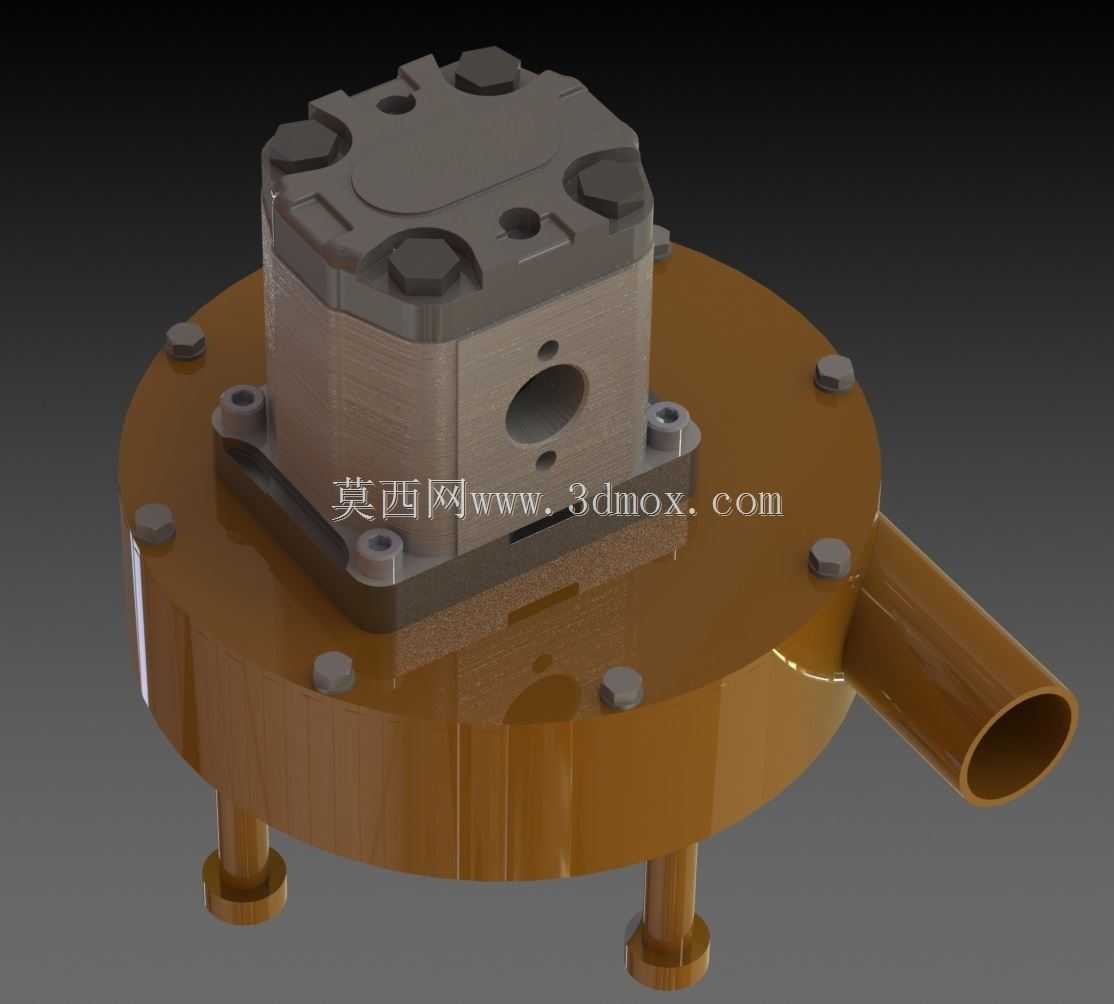

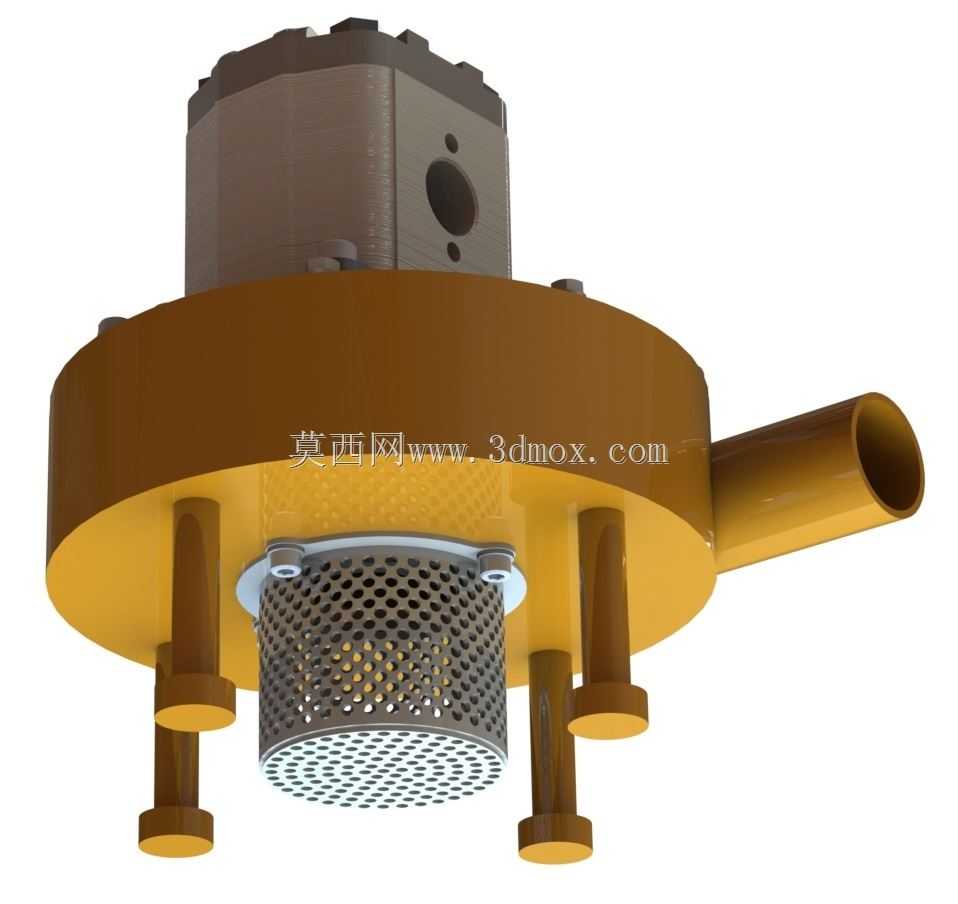

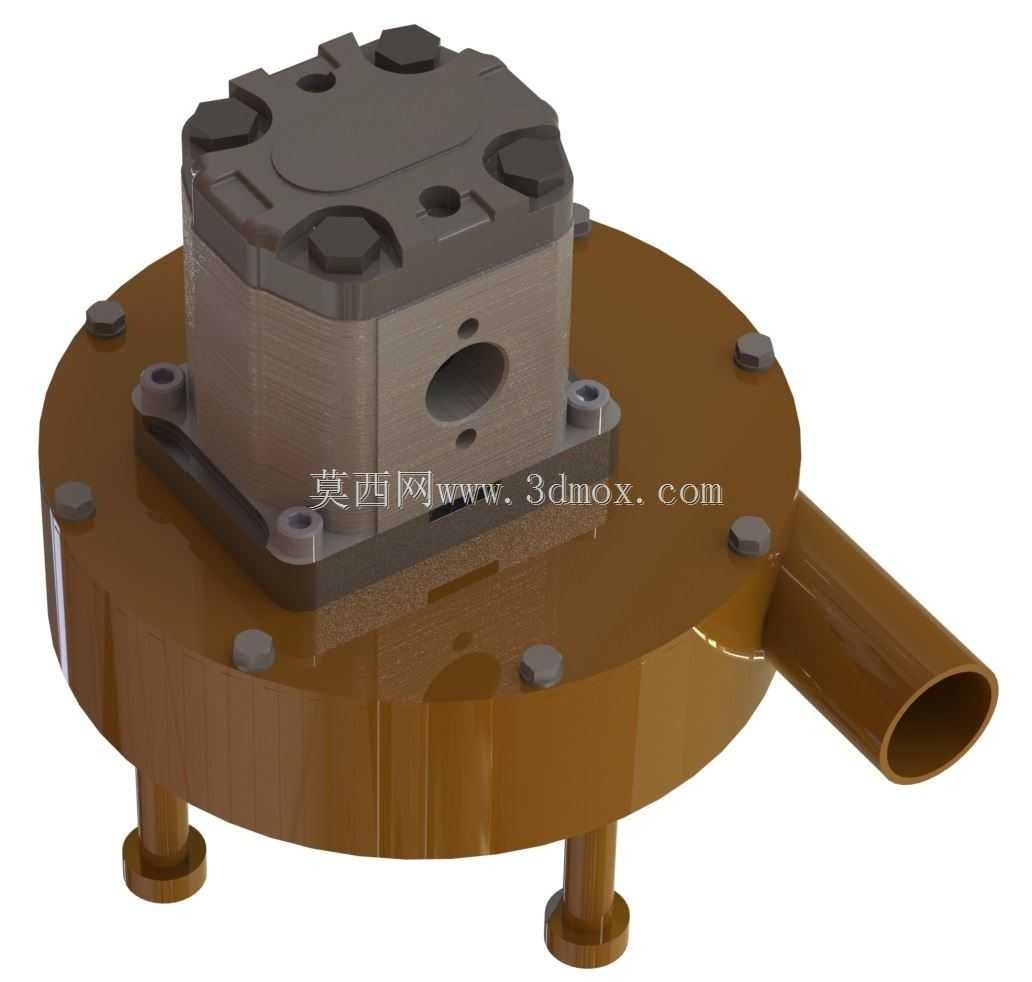

　　从功能特性层面分析，上部的泵芯采用分体式端盖压紧结构，端盖上布置的内六角螺栓沿齿轮腔周向均匀分布，能够保证齿轮腔密封面的压紧力均匀，避免高压工况下出现介质沿密封面渗漏的问题。泵体侧方伸出的管状接口为介质入口，采用直插式外接管路的设计思路，相比法兰式接口在小流量输送场景下的安装效率更高，同时接口根部与圆形底座的衔接处做了圆弧过渡处理，能够降低介质流入泵腔时的局部阻力，减少湍流带来的运行噪音与容积效率损失。

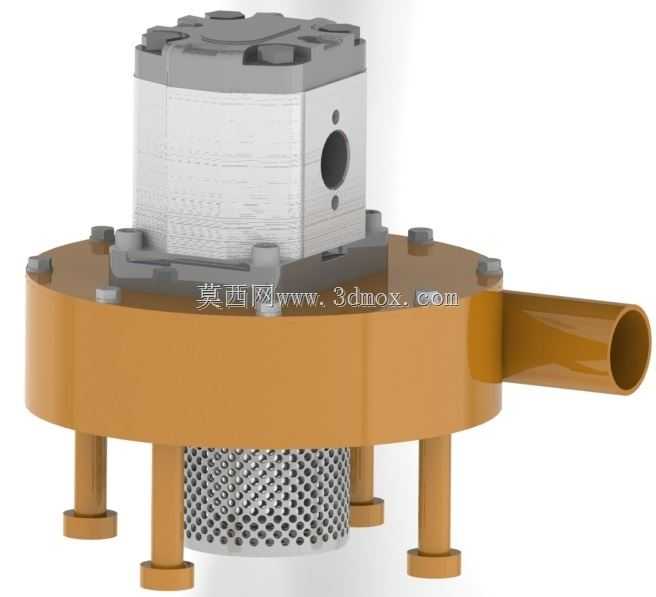

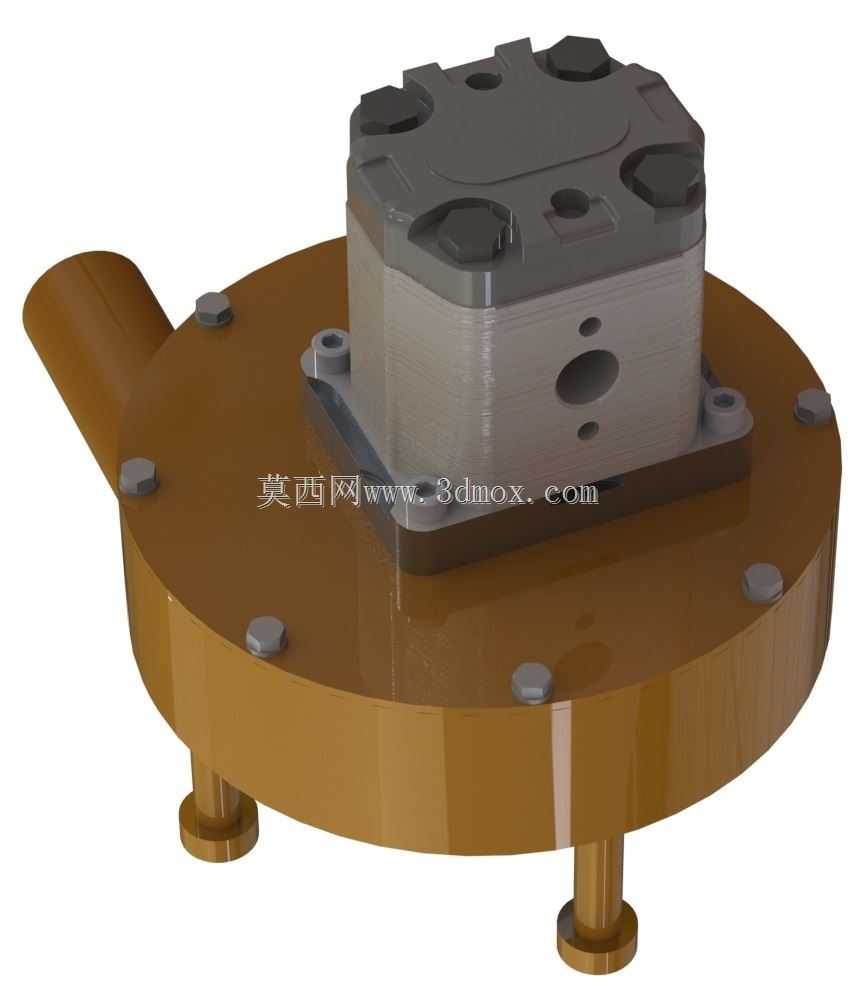

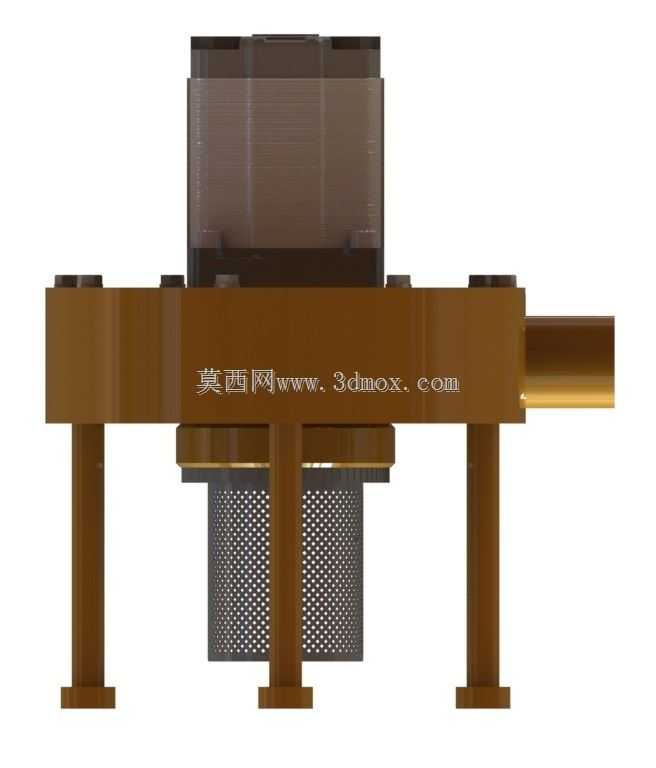

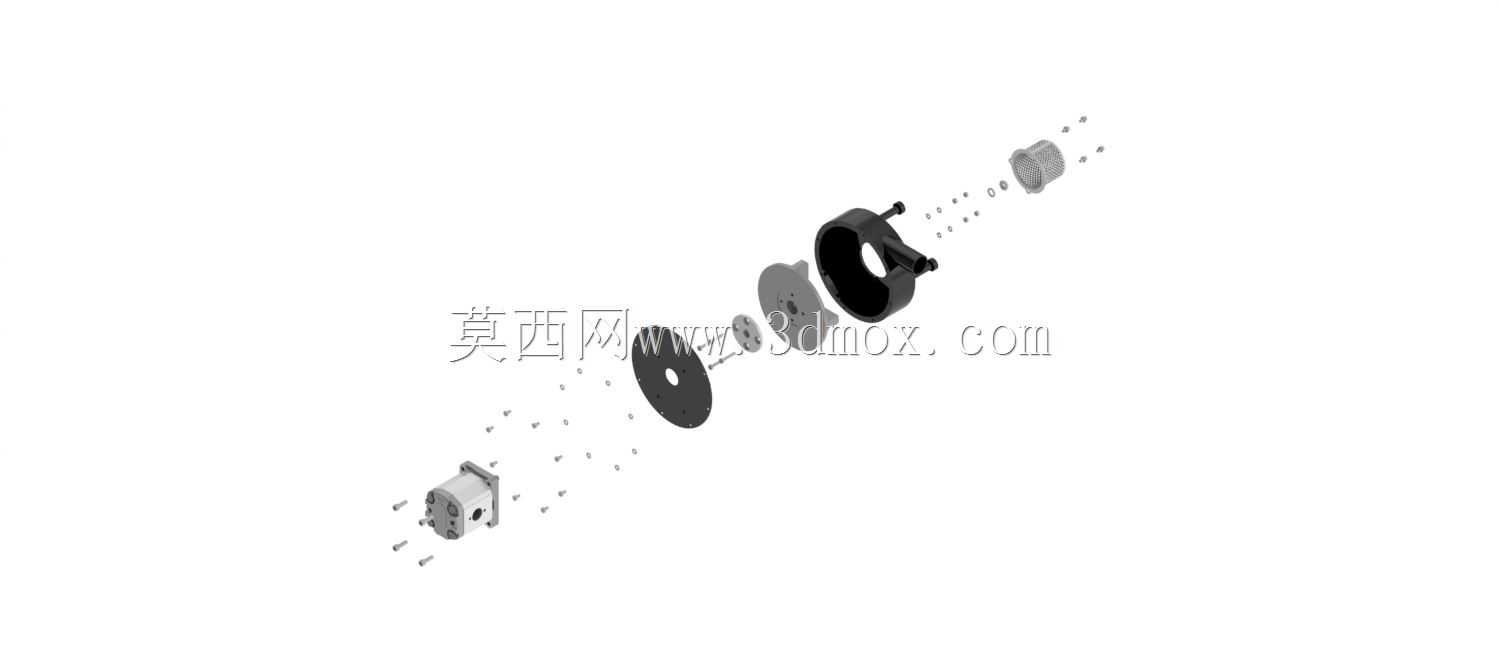

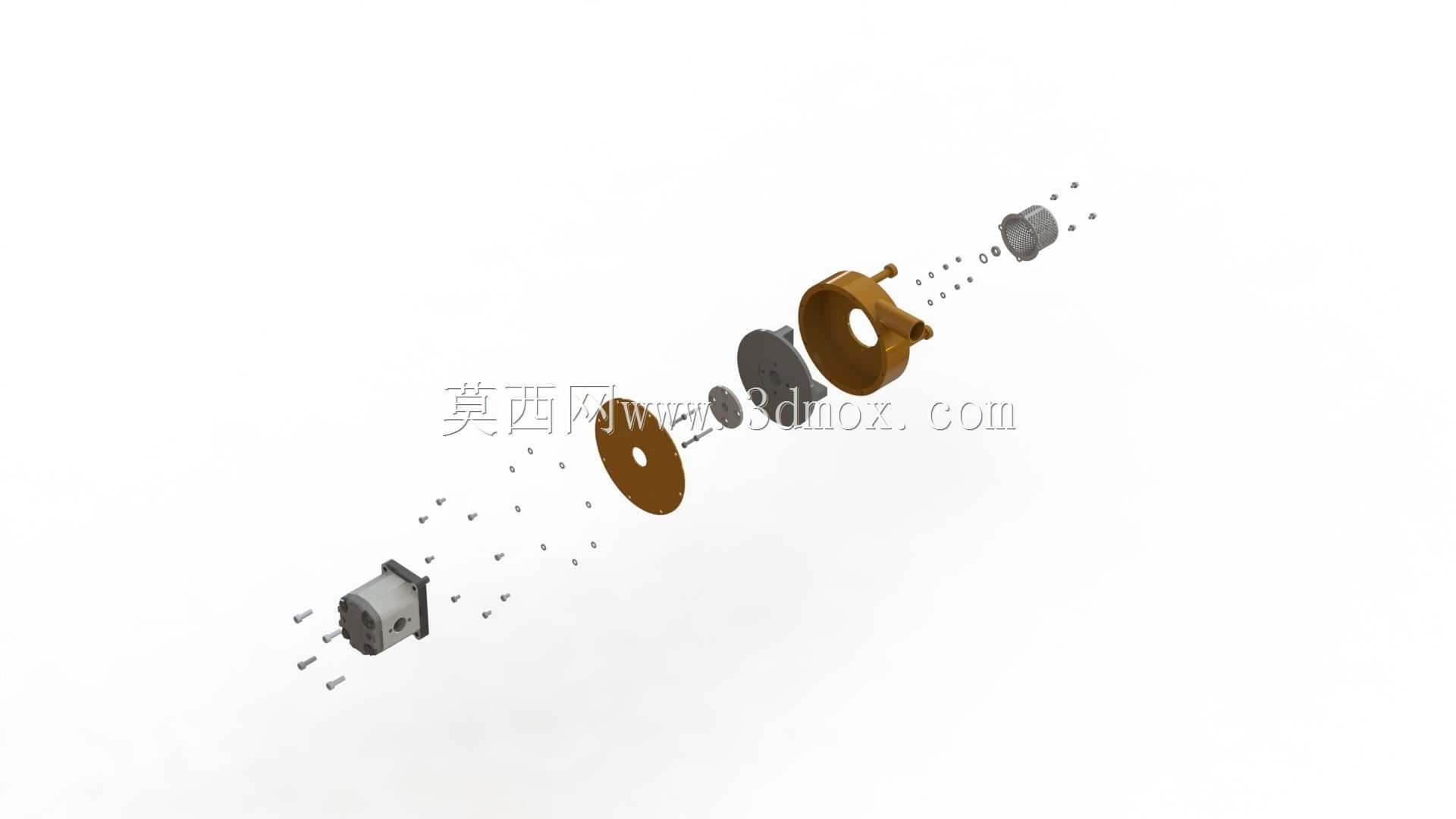

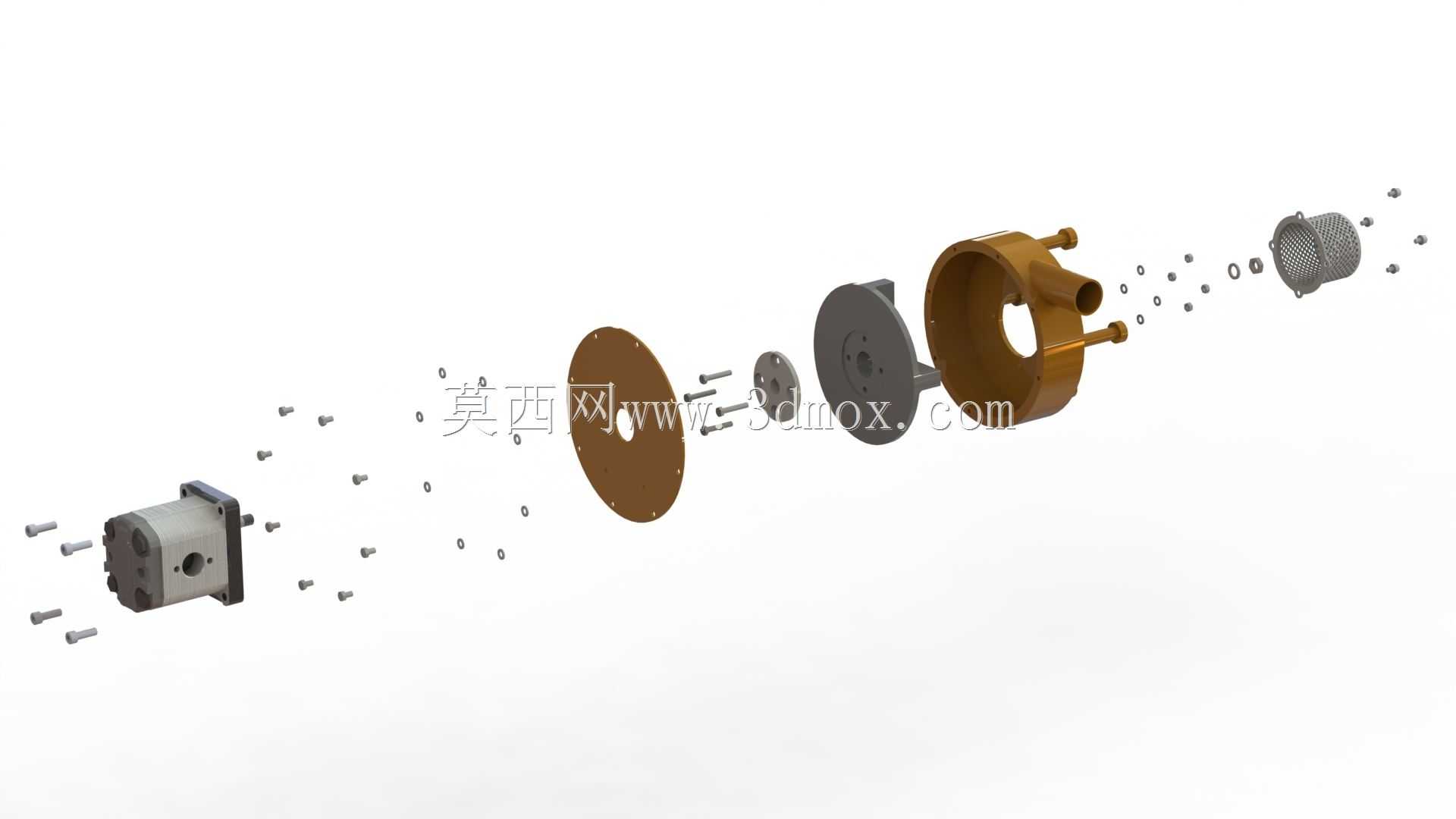

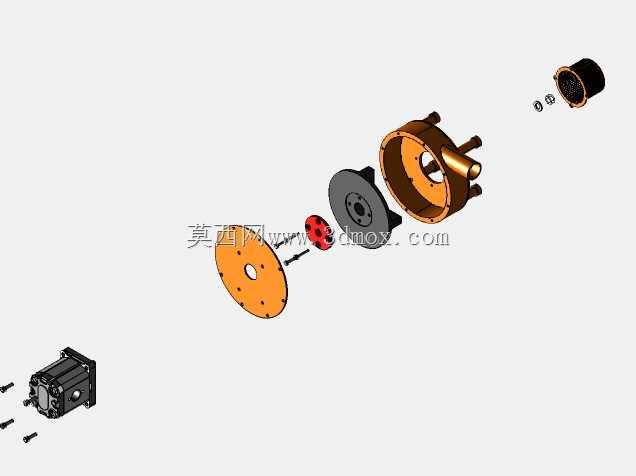

　　设计思路上，这款泵体没有采用常规齿轮泵的一体式铸造壳体，而是将泵芯与安装底座做了分体式设计，泵芯通过底部两个定位螺栓固定在圆形底座的凸台上，这种结构的优势在于后期维护时不需要拆解整个安装底座与管路的连接，只需要松开泵芯的固定螺栓就能将上部泵芯整体取出，更换磨损的齿轮或者密封件，大幅降低了现场维护的拆装工作量。泵芯上部的端盖上预留了多个不通孔与通孔，其中侧方的横向通孔为介质出口，端盖顶面的不通孔为加工工艺孔，在完成齿轮腔内部流道加工后使用堵头密封，既保证了流道的加工可行性，也不会额外增加泵体的外部接头数量。

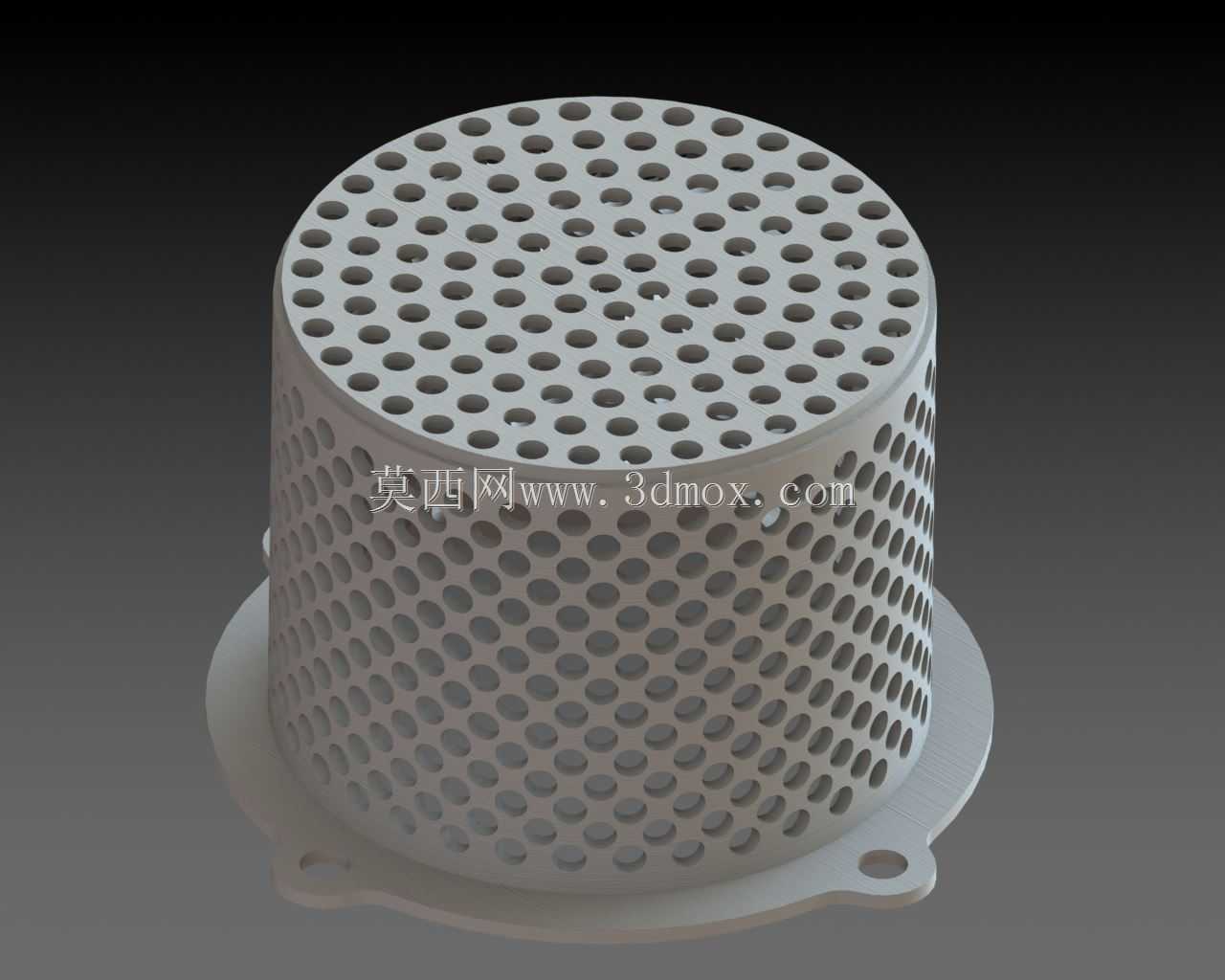

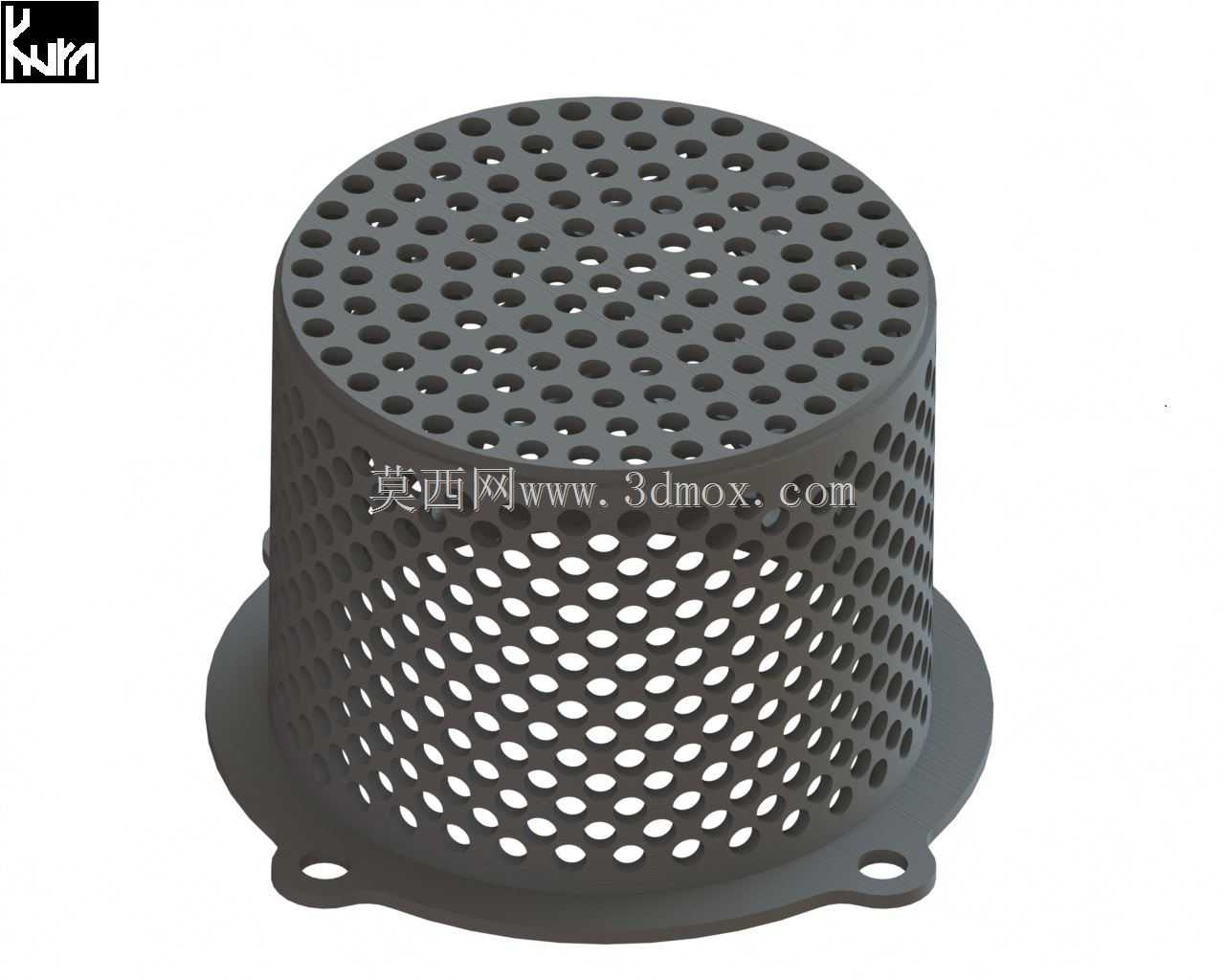

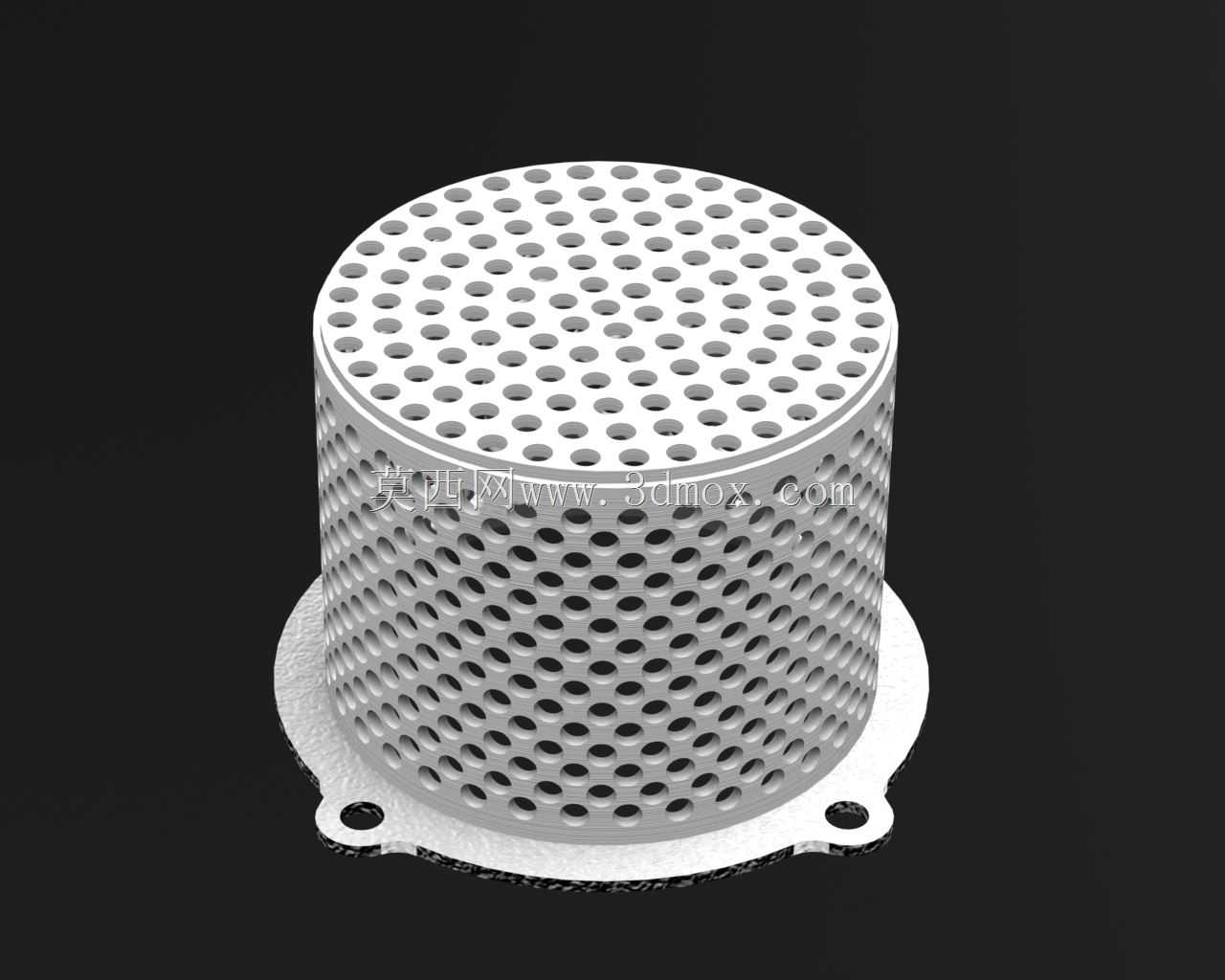

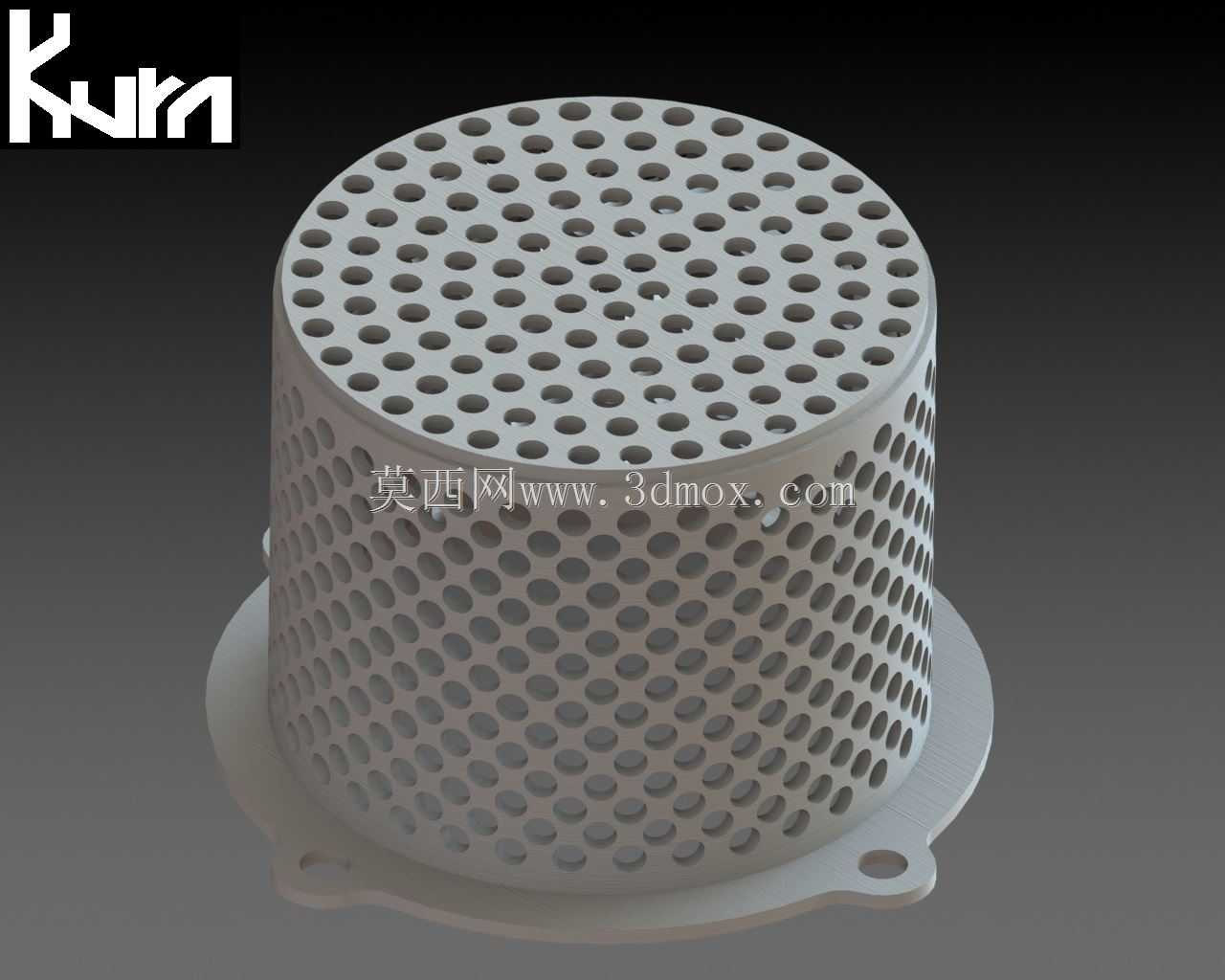

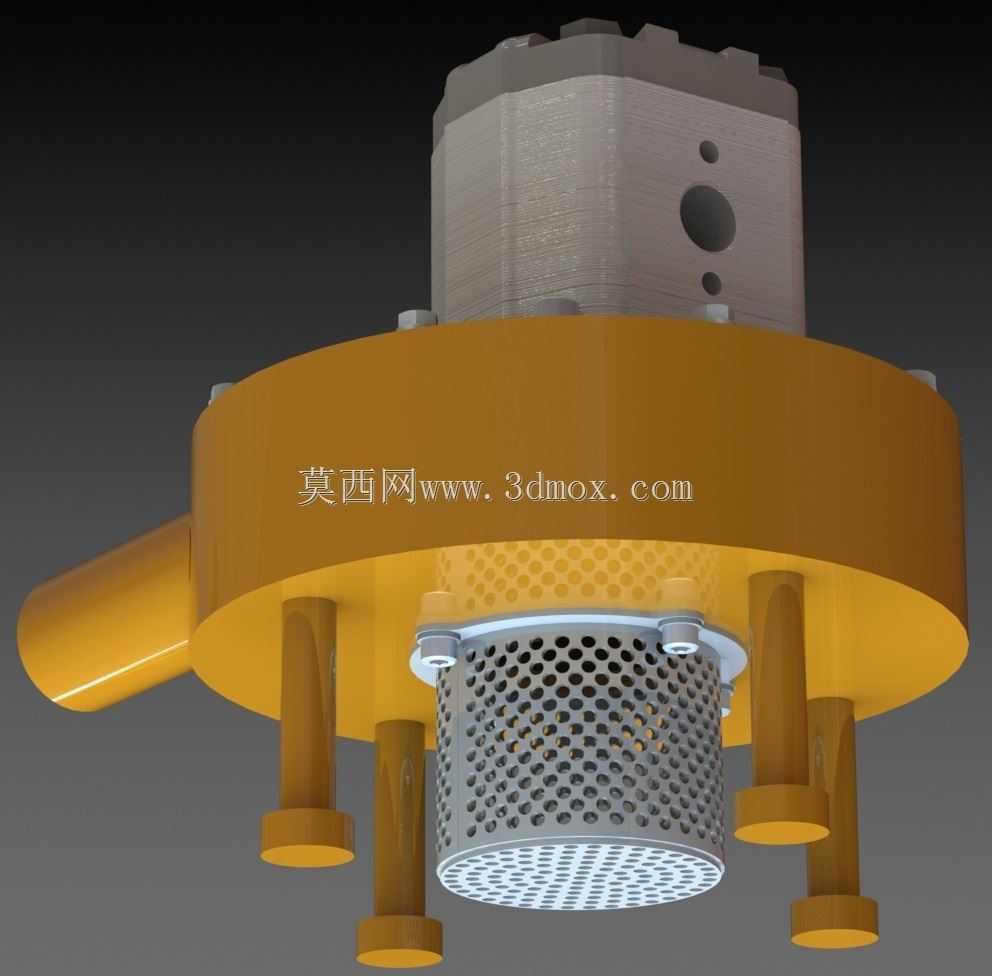

　　在实际应用场景中，这类结构的泵体既可以用于小型液压系统的动力源，为低压液压回路提供稳定的压力油输出，也可以通过更换齿轮与密封件的材质，适配建筑施工场景下的泥浆输送、实验室小型流体回路的介质传输等工况。需要注意的是，安装时输入轴与驱动端的同轴度偏差需要控制在0.1mm以内，否则会导致泵芯内部齿轮的偏磨，缩短设备的使用寿命；圆形底座的固定螺栓需要按照对角顺序逐步拧紧，避免法兰面受力不均导致底座变形，影响泵芯的安装平面度。另外，泵体侧方的入口管路需要保证足够的通径，避免入口阻力过大导致泵腔出现气蚀，在输送含颗粒的介质时，需要在入口端加装对应精度的过滤网，防止大直径颗粒进入齿轮腔造成齿轮卡滞或者齿面划伤。从结构细节来看，泵芯与底座凸台的结合面处预留了密封槽安装位置，装配时加装O型圈就能实现结合面的静密封，不需要额外涂抹密封胶，方便后期拆解维护；底座下方的支撑柱高度经过匹配设计，能够让泵体安装后底部与基座之间留出足够的间隙，方便收集可能出现的渗漏介质，也能避免基座表面积液对泵体底座造成腐蚀。
