恩德斯豪斯弯管式法兰连接流量计结构

　　这款弯管结构的流量检测元件，主要面向化工、水处理、食品饮料等行业的工艺管线流量监测场景，适配中低压洁净流体或轻度腐蚀性介质的管路计量需求，可直接串接在工业管路系统中，为过程控制系统提供实时的流量数据反馈，支撑生产过程的物料配比管控、能耗统计以及管路泄漏预警等实际功能。从结构设计来看，主体采用90度弯管构型，区别于传统直通式流量计的直筒布局，能够适配现场存在垂直转向的管路安装位，无需额外加装弯头转接件，减少管路连接点的同时降低了局部流阻损失。两端采用标准凸面法兰连接结构，法兰盘上均匀分布螺栓过孔，安装时可直接与同压力等级的管路法兰配对，通过螺栓紧固配合密封垫片完成装接，安装过程无需特殊工装，常规管路施工人员即可完成作业。

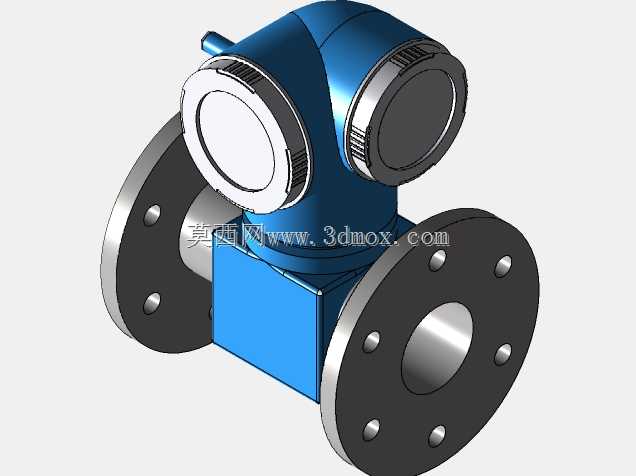

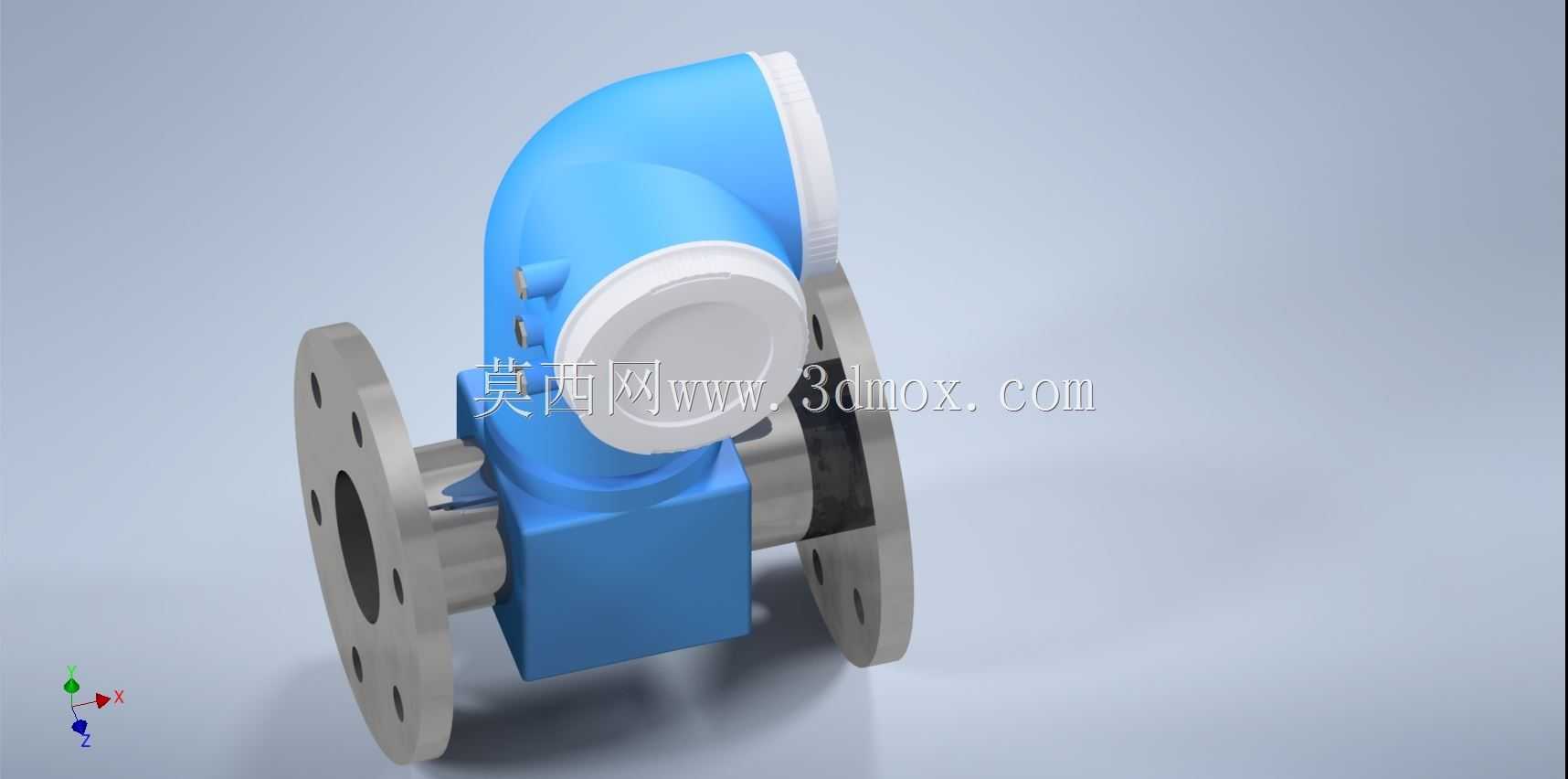

　　主体测量段的蓝色包覆层为仪表壳体防护结构，内部集成流量检测传感组件，侧面凸起的白色端盖为接线与校准操作窗口，日常维护时无需拆解整个仪表，仅需打开端盖即可完成接线调试、零点校准等操作，大幅降低现场运维的工作量。设计阶段充分考虑了管路流场分布特性，弯管段的内壁曲率经过平滑过渡处理，避免介质流经时产生紊流或涡旋，保障检测元件能够获取稳定的流场信号，减少测量误差。法兰端面的密封面采用凸台结构，能够适配缠绕垫、橡胶垫等多种常用密封垫片，满足不同介质温度、压力工况下的密封需求，避免连接处出现跑冒滴漏问题。从安装边界来看，该流量计对上下游直管段的要求远低于传统节流式流量计，上游仅需保留3倍管径长度的直管段、下游保留1.

　　5倍管径长度的直管段即可满足测量精度要求，非常适合现场管路布局紧凑、安装空间受限的改造项目。整体结构的重心集中在弯管转折处，安装时可通过法兰螺栓承担整体载荷，无需额外加装支撑支架，进一步节省安装空间与材料成本。在实际工况应用中，该结构的流量计可耐受常规工业环境的振动与温度波动，防护壳体能够阻挡现场粉尘、飞溅液体侵入内部检测组件，适配户外露天安装或者车间内有轻度喷淋的作业场景。测量通道的通径与两端法兰的公称通径保持一致，不存在缩径结构，不会额外增加管路的压力损失，对于能耗管控要求较高的循环水系统、物料输送系统而言，能够有效降低输送泵的运行负载，长期运行的节能效益明显。结构上没有可动的测量部件，介质流经时不会产生部件磨损问题，

　　日常运维仅需定期检查接线密封性与法兰连接状态即可，相比带叶轮、转子等活动部件的流量测量装置，维护周期更长，全生命周期的使用成本更低。建模过程中严格遵循工业仪表的结构设计规范，法兰的螺栓孔分布圆直径、密封面尺寸、法兰厚度均匹配对应公称压力的法兰标准，弯管段的壁厚满足对应压力等级的强度要求，防护壳体的外形充分考虑了内部组件的安装空间，同时预留了足够的接线操作余量，整体结构不存在干涉问题，可直接用于管路系统的三维布局设计、安装模拟以及运维培训场景，帮助设计人员提前校验管路安装空间，避免现场施工时出现部件碰撞、安装空间不足等问题。
