石油钻井用泥浆罐三维结构设计

　　在陆地与海洋石油钻井作业现场，泥浆罐是固控系统的核心承载单元，整套设备的布局直接决定钻井液循环效率，进而影响整井的钻进节奏与井下作业安全。不同于普通常压储液容器，这类罐体需要匹配钻井作业的连续工况，既要承担钻井液的暂存功能，还要为各级固控设备提供安装承载基础，同时预留足够的操作空间供现场人员完成药剂添加、液位观测、设备巡检等日常作业。

　　从结构设计逻辑来看，该模型采用长条形卧式布局，整体沿钻井液循环流向布置多道分隔仓室，不同仓室分别对应沉降、除砂、除泥、药剂调配等不同工艺环节，避免不同处理阶段的钻井液串流干扰处理效果。罐体主体采用钢板焊接成型，侧壁做加强筋处理以承受满罐状态下钻井液的静压力，毕竟常规水基钻井液密度远高于清水，加上长期作业过程中的液位波动、泵组启停带来的冲击载荷，罐体的结构刚度必须留足安全余量，避免长期使用出现焊缝开裂、侧壁变形等问题。

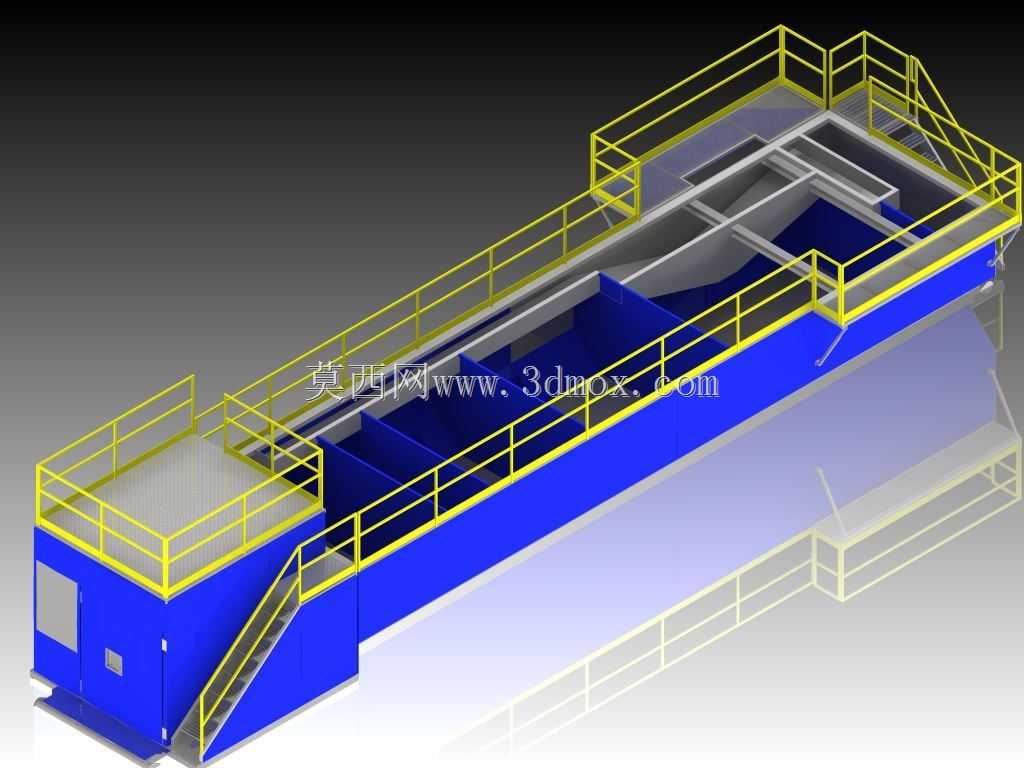

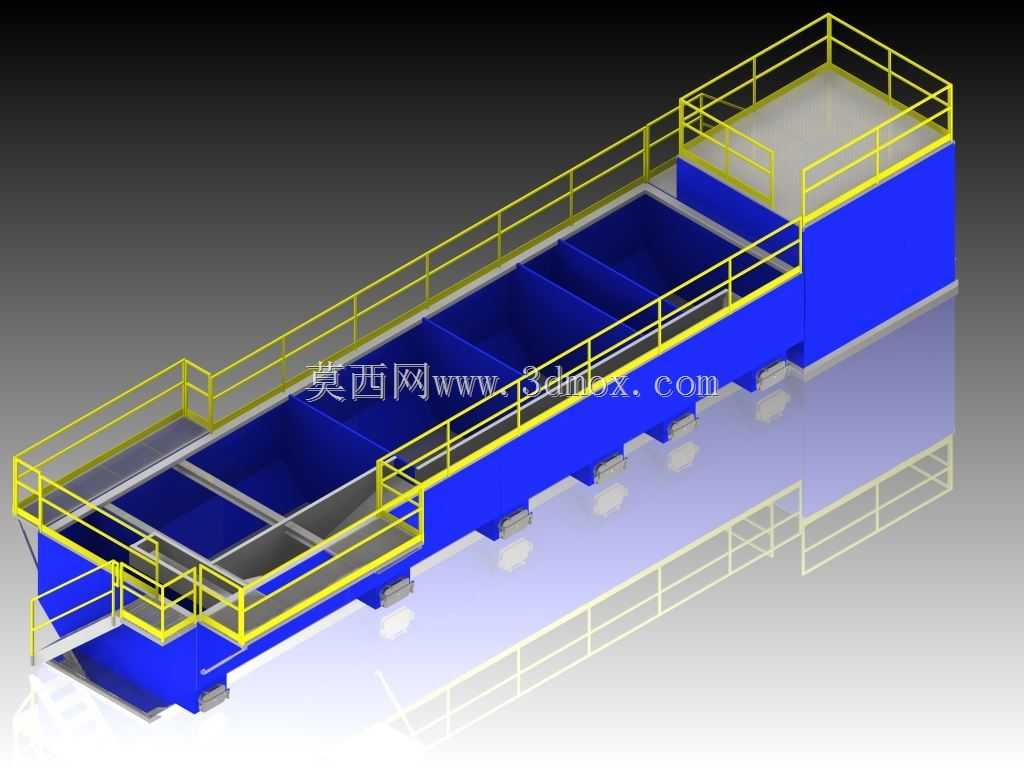

　　罐体顶部设置全周黄色安全防护护栏，护栏高度符合油气作业现场的安全规范要求，相邻栏杆的间隙控制在安全范围内，防止巡检人员意外跌落。两端设置带防滑踏步的斜梯连接地面操作区与顶部操作平台，平台表面预留格栅安装位，实际使用时铺设钢格板，既可以漏走溅落的钻井液避免平台积水打滑，也能减轻整体结构自重。模型中特意隐去了走道格栅与外接管线，就是为了清晰展示罐体内部的仓室分隔结构，方便设计人员核对各仓的容积匹配度，确认溢流口、排污口的位置是否符合工艺流向要求。

　　从安装边界来看，整套罐体的总有效容积匹配常规中型钻井 rig 的循环需求，总重量控制在常规井场吊装设备的额定载荷范围内，方便井队搬迁时的整体吊装转运。罐体底部设置标准的撬装底座，底座上预留叉车孔与吊耳位置，既可以用吊车整体装卸，也能在井场短距离移位时用叉车调整位置，不需要额外制作安装基础，只要将场地平整压实后即可就位，大幅缩短井场的设备安装周期。

　　在功能细节设计上，每个仓室都设置了独立的液位观测位与排污通道，作业过程中可以根据钻进深度、钻井液性能调整各仓的液位高度，当需要清罐时，可以打开各仓的底阀彻底排空沉渣，避免长期使用后岩屑沉积占用有效容积。罐体侧面设置的小型舱室是电气控制与阀门操作间，内部可以安装罐区的液位监测仪表、阀门控制开关，操作人员不需要登上罐顶就能完成常用的流程切换操作，降低恶劣天气下的高空作业风险。护栏的转角位置做了圆弧过渡处理，避免人员巡检时磕碰受伤，斜梯的踏步倾角控制在人体工程学合理范围内，上下搬运小型工具、药剂时不会过于费力。

　　这类泥浆罐的设计需要兼顾工艺适配性与现场使用的便利性，不能只追求容积指标忽略现场操作的实际需求。比如仓室之间的连通口高度，需要根据不同固控设备的处理流量计算过流面积，避免大排量循环时出现漫罐问题；顶部操作平台的宽度要足够容纳两名操作人员侧身交汇通过，同时预留固控设备的检修吊装空间，当振动筛、除砂器等设备需要维护时，不需要拆除护栏就能完成部件的吊装更换。模型中展示的结构细节，能够为固控系统集成、井场布局设计提供直观的三维参考，设计人员可以直接在该模型基础上添加管线、格栅、配套固控设备，快速完成整套循环系统的装配校验，核对各部件之间的安装间隙是否合理，避免现场安装时出现干涉问题。
